19 ”24 cổng SC Ngăn kéo kim loại trượt Bảng điều khiển sợi quang ODF

19 ”24 cổng SC Ngăn kéo kim loại Trượt Bảng điều khiển sợi quang ODF

24 cổng SC sợi quang ODF ngăn kéo kim loại trượt Bảng điều khiển sợi quang 19 ”Giá đỡ

Bảng điều khiển cáp quang trượt giá đỡ GPSR series SC sẽ được tải sẵn bộ điều hợp SC và bộ quản lý mối nối tại nhà máy, nó cung cấp một phương tiện để lưu trữ các sợi quang được nối một cách gọn gàng hoặc có trật tự.

Các tính năng chính của tấm vá giá đỡ này là khay hợp kim trượt bằng kim loại có thể điều chỉnh theo nhiều góc độ làm việc khác nhau để tạo điều kiện thuận lợi cho công việc lắp đặt và bảo trì.Khác với điều này, các tấm vá lắp giá đỡ có nắp trước tháo ra để hỗ trợ các công việc lắp đặt và bảo trì.

Sự chỉ rõ

Đặc trưng

• Áp dụng trong cấu trúc tiêu chuẩn đầu cuối và 19 'hoặc 23' '
• Giá treo trong khung phối quang ODF có tai lắp có lỗ
• Thích hợp cho các bộ chuyển đổi FC, SC, ST, LC, E2000 theo yêu cầu
• Thép tấm cán nguội 1.2mm, phun sơn tĩnh điện;
• Kích thước hộp: 430 * 300 * 1U có sẵn, để tiết kiệm chi phí, chiều sâu có thể là 250mm hoặc 200mm;
• Khay trượt kim loại của khay nối và đáy, thao tác dễ dàng và nhanh hơn mà không cần mở nắp, và lấy ra để quản lý sợi;
• Thiết kế nắp kẹp, chống bụi và đóng hộp nguyên chiếc không hoạt động;
• 4 cổng vào cáp ở phía sau có con dấu cao su để ngăn bụi, mỗi cổng có kẹp cáp và thiết bị bảo vệ
• Tất cả các bộ phận kim loại là thép không gỉ để đảm bảo tuổi thọ lâu dài.

Thông tin chi tiết sản phẩm

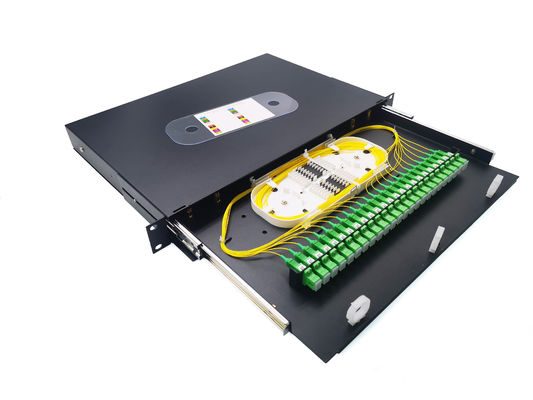

ODF có thể cài đặt tối đaBộ điều hợp và bím tóc 24 chiếc SC, nó có kẹp cáp, dây buộc nylon để quản lý sợi quang và không gian lưu trữ sợi dài khoảng 1,5 mét, khay trượt kim loại đảm bảo việc quản lý sợi dễ dàng và phức tạp hơn;sẽ có tai gắn ở cả hai bên để gắn rack 19inch.

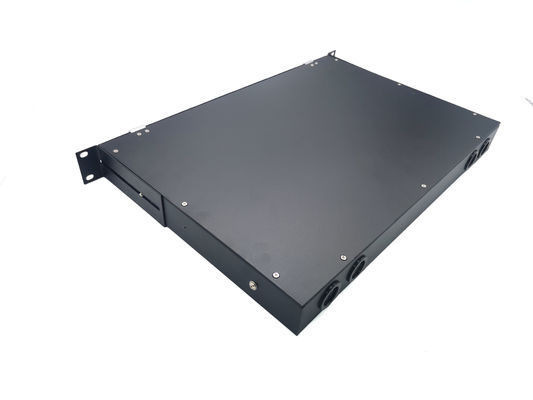

Có tổng cộng 4 đầu vào cáp ở mặt sau của ODF với con dấu cao su để chống bụi, mức tối đa.đường kính là 20mm.Ngoài ra sau khi cáp vào sẽ có miếng nhựa cố định cáp bên trong.

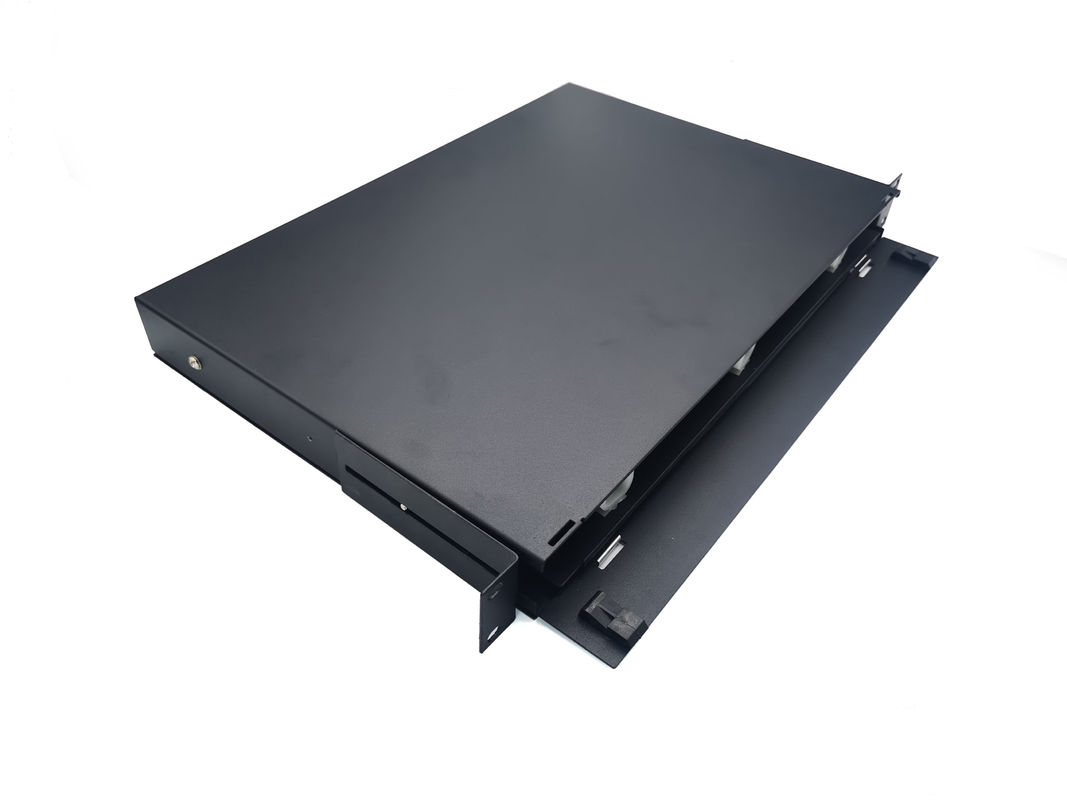

ODF hoàn toàn là 19 inch, và có cửa trước có khóa, khi hoạt động, chỉ cần mở khóa sau đó có thể rút phần bên trong ra ngoài.

Mỗi 24core sẽ có 1 khay ghép nối có nắp trong suốt, có đánh số trên nắp để quản lý và định vị tốt hơn.Mỗi khay có 24 khe ống bảo vệ co nhiệt bởi 1 lớp.

Tấm bộ điều hợp được cố định ở phía dưới bằng vít.chúng tôi có thể sử dụng bộ điều hợp 12SC, 24SC 48SC, 96SC hoặc 144SC theo yêu cầu của khách hàng, ST FC LC hoặc E2000 là có sẵn.Tất cả các bộ điều hợp cũng sẽ được cố định trên tấm bộ điều hợp bằng vít.Không cần lo lắng về tổn thất trong quá trình chuyển đổi

Hộp sẽ được gắn trên khung phân phối quang học, mỗi tai lắp sẽ được trang bị 3 vít trong túi phụ kiện.

Đóng gói: 1pc / hộp các tông riêng lẻ, để bảo vệ hộp, sẽ có bọt ở các góc và túi nhựa bên trong.

Túi phụ kiện: ống bảo vệ tản nhiệt, dây buộc nylon, tai gắn và ốc vít, nhãn mác, v.v.
