Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC

Nguồn gốc Trung Quốc
Hàng hiệu YINGDA
Chứng nhận iso
Số mô hình G652D
Số lượng đặt hàng tối thiểu 1 cái
Giá bán negotiable
chi tiết đóng gói 1pc / trống
Thời gian giao hàng 7 ngày

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Chiều dài 20km Loại sợi Corning G652D
Kết nối SC / APC Chiều dài 3mm 1 mét
Số lượng sợi 1 điểm Kích thước trống 240 mm (D.) * 114 mm (H.)
Đường kính ốp 125 ± 0,7um Khối lượng tịnh 0,8kg / km, thêm 0,05kg / km
Điểm nổi bật

Kiểm tra OTDR Sợi trần

,

Sợi trần OTDR Viễn thông

,

Sợi trần G657A OTDR

Để lại lời nhắn
Mô tả sản phẩm

Kiểm tra OTDR Viễn thông Bare Fiber G652D G657A 20km Cuộn dây với đầu nối SC FC LC 20KM



Khi các bộ phản xạ miền thời gian quang (OTDR) được sử dụng để đo sợi quang, đôi khi gặp phải trường hợp liên kết sợi quang bị ngắn.Khi đo liên kết sợi quang ngắn, giá trị suy hao lớn hơn (xxdb / km) thường thu được, khiến chỉ số suy giảm không thể có được đánh giá tốt hơn.Tại sao?



Do liên kết cáp quang ngắn (thường nhỏ hơn 1km), OTDR đo đường cong với độ biến động nhất định, điều này ảnh hưởng đến tính toán số cuối cùng.Trong số các thông số kỹ thuật mô tả OTDR, có một chỉ số về độ tuyến tính.Chỉ số chung của OTDR là 0,05db / db (e600c: 0,05db / db, n3900a: 0,03db / db).Trên thực tế, chỉ báo này mô tả phạm vi dao động của đường cong OTDR.



Do đó, đối với sợi quang ngắn, độ chính xác của phép đo OTDR bị thách thức.Vấn đề này cũng là một vấn đề chung mà khóa OTDR phải đối mặt.Vậy chúng ta có thể giảm thiểu tác động này bằng những phương pháp nào?Làm thế nào chúng ta có thể có được một kết quả kiểm tra tốt hơn?



1. Thêm thử nghiệm 2km sợi quang sai



Hiệu ứng sẽ giảm khi chiều dài sợi quang tăng lên do có thêm 2 km sợi giả thử nghiệm.Một kết quả hài lòng hơn sẽ có sẵn.



Nhưng vì sự gia tăng độ dài và đưa ra lỗi kiểm tra, phương pháp này có một số lỗi do phương pháp kiểm tra mang lại.Nhưng là dữ liệu kiểm tra chất lượng dự án, nó có giá trị tham khảo đáng kể.



2. Đo suy hao liên kết bằng nguồn sáng và máy đo công suất quang, và đo độ dài bằng OTDR



Tiến độ của phép đo suy hao được cải thiện vì máy đo công suất quang đo suy hao liên kết gần với phương pháp đo suy hao tiêu chuẩn bằng cách sử dụng nguồn sáng.Tất nhiên, đối với sợi quang phân đoạn, mức độ chính xác độ phân giải cao hơn của cung điện quang được sử dụng để giảm sai số.Phép đo độ dài thu được bằng OTDR.Giá trị suy giảm của đơn vị độ dài có thể nhận được bằng cách lấy giá trị suy hao chia cho giá trị độ dài.



3. Đường cong đo lường OTDR chỉ được sử dụng làm tài liệu tham khảo, và phép đo OTDR tập trung vào việc loại bỏ các trở ngại liên kết.

Trong phép đo sợi ngắn, đường cong đo OTDR tốt nhất được sử dụng làm tham chiếu, làm cơ sở định tính, thay vì làm cơ sở định lượng.

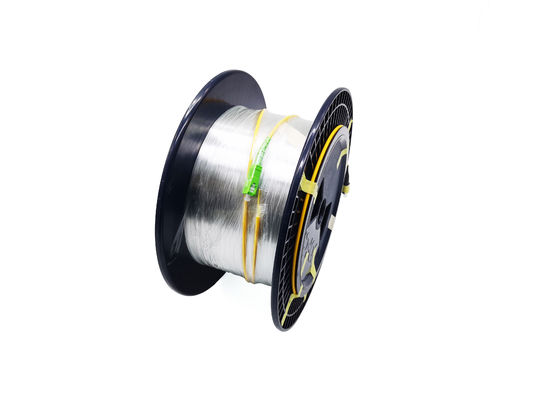

Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC 0

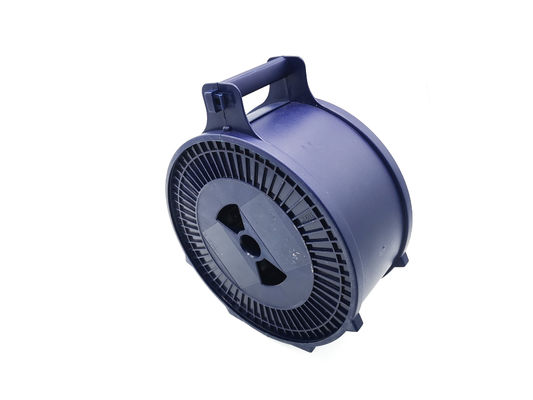

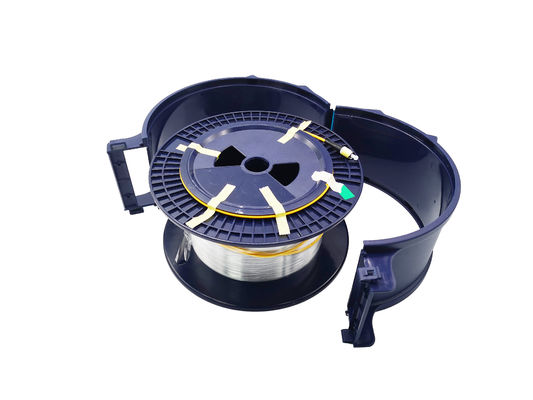

Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC 1Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC 2

Đặc điểm kỹ thuật của sợi quang đơn mode

MỤC Giá trị
Đường kính chế độ (8,6-9,5) ± 0,7um
Đường kính ốp 125 ± 1um
Độ lệch tâm ≤0,8um
Ốp không tròn ≤0,2%
Cắt đứt bước sóng của cáp quang ≤1260um
Suy hao Macrobending 1550nm ≤0.3dB
(Bán kính 37,5mm 100 vòng) 16xx1nm ≤0.3dB
Sàng lọc căng thẳng ≥0,69GPa
Bước sóng tán sắc bằng không λ 1300nm≤λ ≤1324nm
độ dốc phân tán không s ≤0.093ps / um
Hệ số phân tán chế độ phân cực của sợi không có mã ≤xxps (km)1/2
Số suy hao của cáp quang 1300nm≤0,3dB / km ≤0,28dB / km
Yyyy nm- - xx dB / km
16xx1nm - ≤0,28dB / km
Hệ số phân tán chế độ phân cực của cáp quang Các đoạn sợi quang M -20
Q -0,01%
PMD-≤0,5ps / (km)1/2



Đặc trưng

  • OTDR + kết hợp sợi trần
  • Giao diện tùy chỉnh: SC FC LC ST E2000 MU DIN D4 FDDI SMA, v.v.
  • Đĩa sợi trần sợi đôi
  • Tốc độ truyền dẫn cao, suy hao sợi quang thấp, khả năng chống nhiễu mạnh, lựa chọn vật liệu cao cấp, tuổi thọ lâu dài
  • Cáp quang có thể mang băng thông rộng tốc độ cao 10Mbps, 100Mbps, 1000Mbps
  • Vật liệu phi kim loại được sử dụng làm vật liệu cắt dẫn của sợi quang và không nhận được nhiễu điện từ
  • Trong đường dây liên lạc, số lượng trạm chuyển tiếp có thể được giảm bớt và chất lượng liên lạc có thể được cải thiện
  • Mỗi sợi trần đều đã được kiểm tra nghiêm ngặt và tất cả các dữ liệu đều đạt tiêu chuẩn trước khi đưa ra khỏi kho

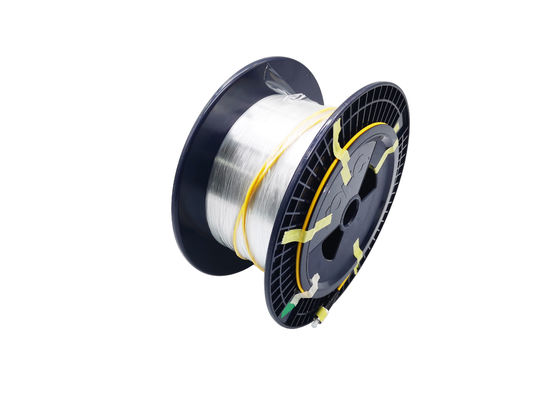

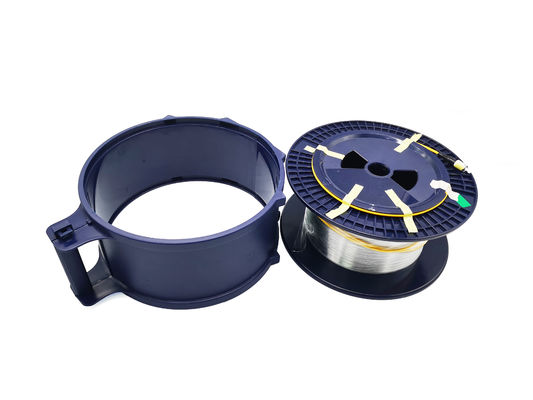

Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC 3Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC 4Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC 5Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC 6Kiểm tra OTDR viễn thông Bare Fiber G652D G657A 20km Đi dây với đầu nối SC FC LC 7
