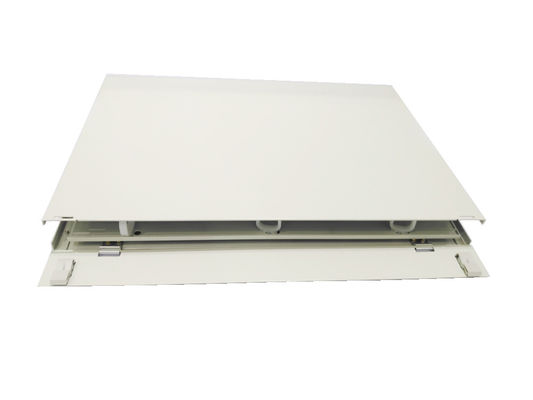

Đầu nối 24 cổng SC APC Khung phân phối bảng điều khiển sợi quang ODF 19 "Giá đỡ kim loại trắng

Đầu nối 24 cổng SC APC Khung phân phối bảng điều khiển sợi quang ODF 19 "Giá đỡ kim loại trắng

Bảng điều khiển sợi quang là thiết bị phụ trợ cho hệ thống dây đầu cuối trong truyền dẫn cáp quang

mạng truyền thông, phù hợp cho cáp quang trong nhà nối trực tiếp và kết nối nhánh,

và bảo vệ sợi.

Sự chỉ rõ

Đặc trưng

Áp dụng trong kết cấu và kết cấu tiêu chuẩn 19 '', thiết kế giá đỡ, thép tấm cán nguội bằng kim loại, phun sơn tĩnh điện, độ dày 1,2mm sau khi sơn.

Màu xám, tổng thể mịn không có vết nứt hay vân tay.

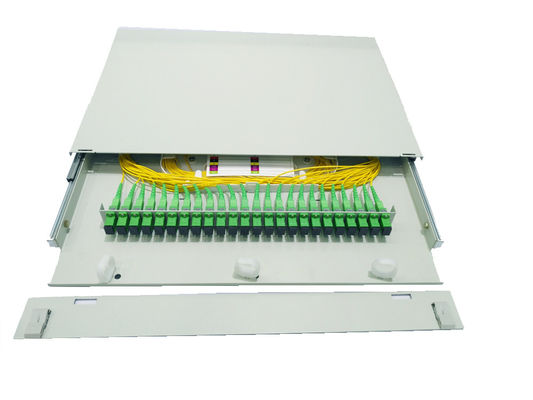

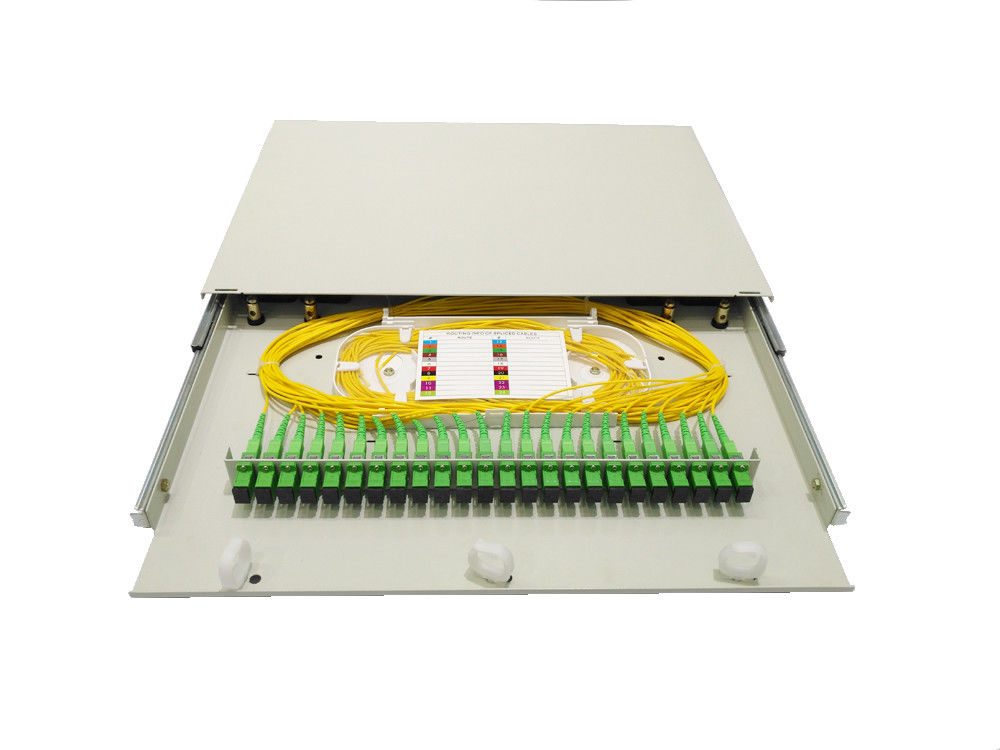

Chiều cao 1U 44,54mm có thể chứa tấm bộ chuyển đổi SC simplex 24 chiếc, bộ chuyển đổi có lỗ mặt bích, tất cả hộp được cung cấp với vít để cố định bộ điều hợp trên tấm để làm cho nó ổn định trong quá trình vận chuyển lâu dài, không bị trượt ra ngoài.

1U 24cores được trang bị với khay nối 1 mảnh, lưu trữ sợi quang tối đa 24 bào tử, có đủ không gian để quản lý hoặc lưu trữ sợi dài 1,5 mét.

Hộp có thể được rack gắn trên khung ODF 19inch hoặc 23inch bằng các tai gắn, sẽ được cấu hình với túi đựng phụ kiện, có đủ ốc vít, khi giao hàng không cố định trên hộp.xin vui lòng lấy nó ra khi xây dựng tại chỗ.

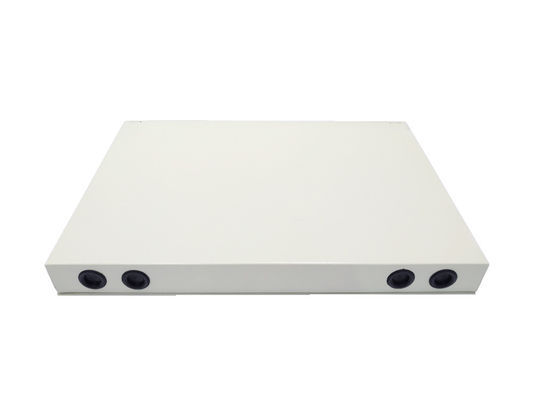

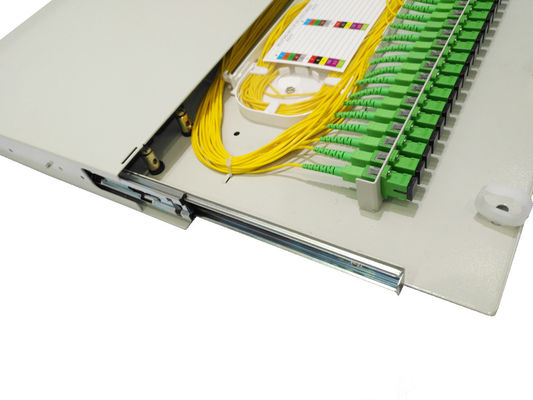

Hộp có kẹp 4 cái vào cáp và con dấu cao su để chống bụi hoặc chuột, giúp quản lý sợi quang dễ dàng và đẹp mắt.Khay trượt bằng kim loại tốt hơn khay nhựa, dùng lâu không bị gãy, lấy khay trong ra rất êm và thuận tiện.

Ngoài ra còn có kẹp cáp 3 nhựa dẻo để quản lý lối ra cáp, thiết kế nhân văn, có nhiều loại kẹp có thể được lựa chọn.

Toàn bộ hộp sẽ được đóng bằng một chiếc kẹp ở phía trước và có thể lật lên hoặc xuống với một giá đỡ kim loại ở phía dưới. Khi giao hàng, nó sẽ được đóng lại để bảo vệ tốt hơn.

Những yêu cầu về môi trường:

Không thích hợp sử dụng ngoài trời, nếu cần sử dụng, nên có biện pháp bảo vệ.

Thuộc tính vật liệu

Vật liệu bảng điều khiển sợi quangLàchống ăn mòn,tính chất vật lý và hóa học ổn định;

tất cảvật liệu phải tương thích và tương thích với vỏ cáp quang và bím đi dâyvỏ bọc.

Để tránh ăn mòn và các hư hỏng điện khác, các vật liệu này phải tương thích với các vật liệu khác

thiết bị được sử dụng trongbảng điều khiển vá

1. Nếubảng vá sử dụng nhựa kỹ thuật, hiệu suất đốt cháy của nó phải phù hợp

với thử nghiệm A GB / T5169.7, thử nghiệmkéo dài cho30 giây.

2.sử dụng bảo vệ tăng cường đầu nối sợi quang vật liệu và chất độn nhiệt độ nóng chảy phải

không ít hơn 120°C, nhiệt độ hóa mềm nhiệt không được nhỏ hơn 90°C, có thể được sử dụng trong

25 ~ + 40°Nhiệt độ C.

3.tất cả các vật liệu phải không độc hại, không ăn mòn, đối với sức khỏe con ngườivà yếu tố thiết bị khác

phản ứng phụ.

Hình thức bên ngoài phải hoàn chỉnh, không có gờ, không có bong bóng, không có vết nứt và khoảng trống, cong vênh, tạp chất

khiếm khuyết.Tất cả các màu nền phải đồng nhất liên tục.Ngoại hình đẹp và

xây dựng thuận tiện,sự suy giảm thấpthua,cấu trúc hợp lý, lõi gia cố được cố địnhtrong

hộp thiết bị đầu cuối, vỏ bọccódây nối đất, phù hợp vớicáp quang băng vàcáp trong nhà.

Thiết kế độc đáo, giá đỡ 19 inchhoặc giá treo tường.

Tính chất cơ học

Độ bền kéo: phải chịu được độ bền kéo dọc trục không nhỏ hơn 500N giữa đầu cáp

hộp và cáp, và không nhỏ hơn 5N giữa đuôi nối dây và hộp đấu dây.

Kiểm tra độ nén: mỗi hộp đấu dây cáp phải có thể chịu được áp suất tĩnh thẳng đứng

không nhỏ hơn 200N.

Kiểm tra độ xoắn: hộp đấu dây cáp phải có khả năng chịu được góc xoắn.

Đặc tính điện

1. Hộp cáp quang thành phần kim loại và lõi tăng cường kim loại cáp, kim loại cáp
2. các thành phần và điện trở cách điện nối đất
3. vật liệu chống điện:
4. không được nhỏ hơn 2 * 104M ohm, điện áp thử nghiệm: 500V (DC).
5. cường độ điện áp:
6. không có sự cố, không có hiện tượng hồ quang ở 15Kv DC dưới 1min, không có sự cố, không có hồ quang
7. hiện tượng.
