| Tên thương hiệu: | YINGDA |
| Số mẫu: | Mô đun bộ chia 1X16 |
| MOQ: | 100 CHIẾC |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8 ngày sau khi thanh toán |

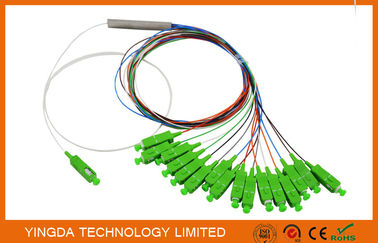

Bộ ghép nối băng rộng FTTH băng rộng 1 x 16,1: 16 Bộ ghép nối cáp quang hồng ngoại Ribbon 900um Đầu nối SC APC cho Hộp kết nối cáp quang
Sự miêu tả
Bộ chia lưới mạch (PLC) phẳng là một loại thiết bị quản lý năng lượng quang học
Được chế tạo bằng công nghệ ống dẫn quang bằng silic. Nó có kích thước nhỏ,
Độ tin cậy cao, dải bước sóng hoạt động rộng và tính đồng nhất kênh-kênh tốt,
Và được sử dụng rộng rãi trong các mạng PON để thực hiện chia tách tín hiệu quang. YINGDA cung cấp hàng loạt các sản phẩm splitter 1xN và 2xN được thiết kế riêng cho
Ứng dụng cụ thể. Tất cả các sản phẩm đều đáp ứng tiêu chuẩn GR-1209-CORE-2001 và GR-1221-CORE-
1999 yêu cầu.
Tính năng, đặc điểm
1) Mất chèn thấp
2) PDL thấp
3) Thiết kế nhỏ gọn
4) Tính đồng nhất kênh-kênh tốt
5) Bước sóng hoạt động rộng: Từ 1260nm đến 1650nm
6) Nhiệt độ hoạt động rộng: Từ -40 ℃ đến 85 ℃
7) Độ tin cậy cao và tính ổn định
Các ứng dụng
1) Hệ thống FTTX
2) Mạng PON
3) Liên kết CATV
4) Phân phối tín hiệu quang
Tuân thủ
1) Telcordia GR-1209-CORE-2001
2) Telcordia GR-1221-CORE-1999
3) RoHS

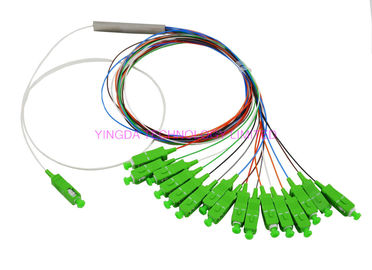

Nhiều hình hơn
Gói: 2pcs trong một hộp với bọt, có nơi sửa chữa cho ống thép và tất cả các kết nối theo thứ tự. Bảo vệ tất cả các sợi và đầu nối khi vận chuyển.
Có thể đặt tên sản phẩm, số sê-ri, và logo khách hàng trên nhãn.
Mỗi kết nối có hình vòng trên cáp để xác định đó là chia nó.
Nếu khách hàng cần, có thể sử dụng ống đầy màu sắc cho mỗi cáp để nhận dạng.
Đặc điểm kỹ thuật
1 x N PLC Splitter
Tham số | Đơn vị | Giá trị | |||||||||||||||||||
Loại sản phẩm | 1 × 2 | 1 × 3 | 1 × 4 | 1 × 6 | 1 × 8 | 1 × 12 | 1 x 16 | 1 × 24 | 1 × 32 | 1 × 64 | 1 × 128 | ||||||||||
Bước sóng hoạt động | Nm | 1260 ~ 1650 | |||||||||||||||||||
Mất chèn | Typ. | DB | 3,6 | 6,0 | 7,0 | 9,2 | 10.3 | 12.2 | 13,6 | 15,8 | 16,6 | 20,1 | 24,5 | ||||||||
Tối đa | 4.3 | 6.2 | 7,4 | 9,5 | 10.7 | 12,5 | 13,9 | 16,0 | 17.2 | 21,5 | 25,5 | ||||||||||
Tính nhất quán (Tối đa) | DB | 0,5 | 0,6 | 0,8 | 0,8 | 0,8 | 1,2 | 1,4 | 1,5 | 1,5 | 2.0 | 2,6 | |||||||||
PDL (Tối đa) | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,8 | |||||||||
TDL (Tối đa) | DB | 0,5 | |||||||||||||||||||
Return Loss | DB | ≥55 / 50 | |||||||||||||||||||
Định hướng | DB | ≥55 | |||||||||||||||||||
Bộ chia PLC 2 × N
Tham số | Đơn vị | Giá trị | |||||||
Loại sản phẩm | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | ||
Bước sóng hoạt động | Nm | 1260 ~ 1650 | |||||||
Mất chèn | Typ. | DB | 4.2 | 7,2 | 10.6 | 13,8 | 17,0 | 20,5 | 24,8 |
Tối đa | 4,5 | 7,7 | 11,0 | 14,8 | 17,9 | 21,5 | 25,8 | ||
Tính nhất quán (Tối đa) | DB | 0,8 | 1,0 | 1,2 | 1,5 | 1,8 | 2,5 | 3,0 | |
PDL (Tối đa) | DB | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 1,0 | |
TDL (Tối đa) | DB | 0,5 | |||||||
Return Loss | DB | ≥55 / 50 | |||||||
Định hướng | DB | ≥55 | |||||||
Lưu ý: Tất cả dữ liệu ở trên không bao gồm các kết nối.
Kết nối UPC: IL thêm 0,2 dB, các đầu nối APC: IL thêm 0,3 dB.
băng hình
băng hình
|
|
