Khay cáp quang 12F 24F MTP MPO cho bảng điều khiển Patch Rack 19Inch 1U kim loại màu đen

Mô-đun MPO Cassette cung cấp khả năng chuyển đổi an toàn giữa các đầu nối rời MPO và LC hoặc SC.Chúng được sử dụng để kết nối MPO với nhau

xương sống với LC hoặc SC vá.

Hệ thống mô-đun cho phép triển khai nhanh chóng cơ sở hạ tầng trung tâm dữ liệu mật độ cao cũng như cải thiện xử lý sự cố và

cấu hình lại trong quá trình di chuyển, thêm và thay đổi.có thể được gắn trong khung gầm đa khe cắm 1U hoặc 4U 19 ”.

MPO Cassette chứa các fanouts MPO-LC được kiểm soát và thử nghiệm tại nhà máy để mang lại hiệu suất quang học và độ tin cậy.

Các phiên bản MPO Elite và LC hoặc SC Premium có tổn hao thấp được cung cấp với tính năng tổn hao chèn thấp cho các mạng tốc độ cao có ngân sách điện năng cao.

Các tính năng của MPO LC Cassette

• Đầu nối đa sợi tuân theo tiêu chuẩn MTP / MPO
• Mật độ cao và thiết kế nhỏ; Cài đặt dễ dàng và nhanh chóng
• Phiên bản 12 và 24 sợi quang - Bộ phận quang 12 LC (Duplex) / SC (Simplex)
• Có sẵn Multimode (62,5 / 125, Tiêu chuẩn 50/125 và OM3, OM4) và sợi quang Single mode (OS1 / 2).
• Cáp và thiết bị được đầu cuối và được kiểm tra tại nhà máy để kết nối tức thì tại hiện trường với chất lượng và hiệu suất được đảm bảo.
• Vỏ kim loại với độ bền cao bảo vệ các sợi bên trong một cách hiệu quả
• Hỗ trợ cấu hình lại dễ dàng cho việc di chuyển, thêm và thay đổi
• Bộ điều hợp tay áo zirconia hiệu suất cao

Đặc điểm kỹ thuật của MTP Cassette

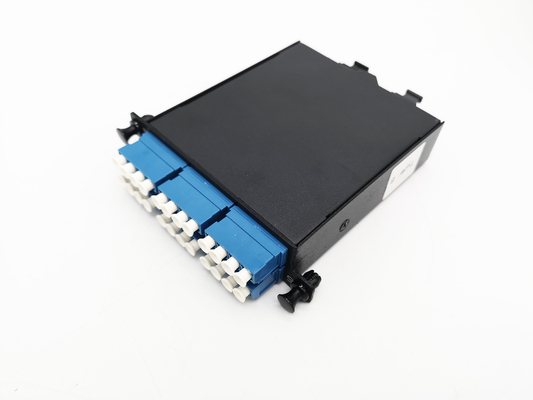

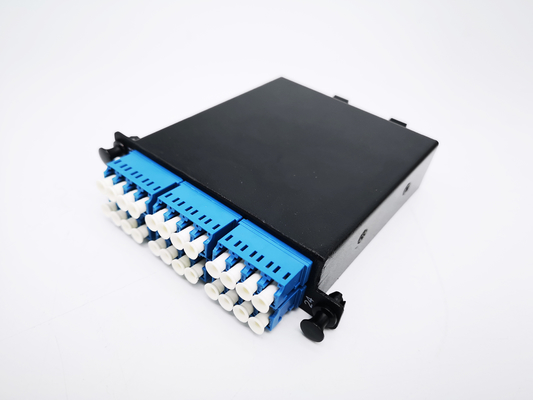

Vỏ ngoài FTTH mini MPO Casstte được làm bằng thép cán nguội, hình vuông, bề mặt nhẵn, với 6 bộ điều hợp quad LC, tối đa có thể thực hiện việc phân phối và vá sợi quang 24cores, đáp ứng các ứng dụng mạng mật độ cao.

Bảng điều khiển phía trước có thể là bộ điều hợp LC song công 12 * cho tùy chọn.

Để cài đặt tốt hơn, có 01-12 đánh dấu 13-24 ở mặt trước và mặt sau để tương ứng với nhau.Dòng thứ nhất là 1-12, dòng thứ hai là 13-24 từ trên xuống dưới.

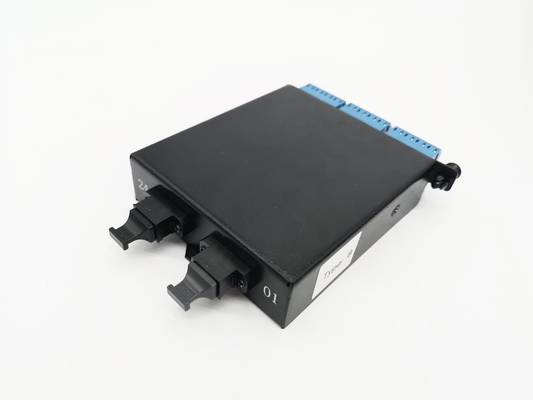

Kích thước hộp thiết bị đầu cuối mpo kim loại: 141,5 * 129 * 30mm, giữ tối đa 2 bộ điều hợp MPO, cáp vá MPO LC 12 sợi và 6 bộ điều hợp quad LC

Gắn băng cassette vào bảng vá bằng đinh tán ở cả hai bên trên tai gắn, ấn xuống để lắp, lấy nó ra để nới lỏng.

Ứng dụng

• Cơ sở hạ tầng Trung tâm Dữ liệu
• Khu vực lưu trữ Kênh mạng-sợi quang
• Giao thức 40 & 100Gps mới nổi
• Quang học song song

Hộp đóng gói cá nhân với hình thức ở trên cùng và dưới cùng, bao gồm báo cáo thử nghiệm, bảo vệ tốt hơn trong quá trình vận chuyển lâu dài nếu mua theo lô.

Chúng tôi áp dụng marchine đánh bóng hiệu suất cao hàng đầu trong ngành và được bổ sung bởi các giá đỡ tấm chính xác được thiết kế cho các ống sắt MT.

Thiết bị đầu ngành của giao thoa kế 3D cung cấp khả năng xác minh quy trình đánh bóng MTP / MPO, giao thoa kế làm cho tất cả các thông số của măng xông MT được đánh bóng đều tuân thủ và vượt quá các tiêu chuẩn công nghiệp.

Sau khi phát hiện nhiễu 3D, khả năng uốn dẻo của thiết bị thử nghiệm cung cấp toàn bộ phổ thử nghiệm quang học cần thiết cho các cụm cáp có số lượng sợi quang cao và phức tạp.
