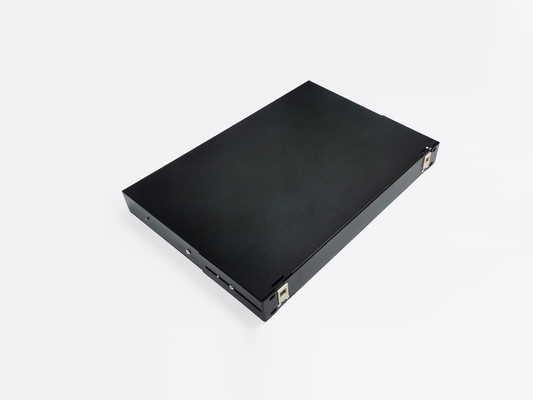

12 cổng 19 inch Rack Mount Slding Bảng điều khiển sợi quang 1U LC UPC Duplex 24 lõi

Bảng vá lỗi Rack Mount chủ yếu được sử dụng để kết nối và lưu trữ giữa cáp quang f iber và pigtail trong thiết bị.Nó có thể được gắn vào chân và lắp đặt trên sàn.Thân hộp được làm bằng thép cán nguội chất lượng cao, sơn tĩnh điện, hình thức đẹp, thao tác thuận tiện.

Bảng điều khiển cáp quang trượt Yingda có thể lắp đặt các đầu nối SC LC FC ST, và maxmim có thể là 12cores, 24cores, 48cores, 72cores 96cores 144cores theo yêu cầu của khách hàng theo yêu cầu của khách hàng 1U 2U 3U 4U 6U, v.v. Bảng điều hợp có thể đơn giản, song công theo thiết kế ngang hoặc xiên với các thanh giằng để cố định trên khung gắn kết rak.Đây là thiết kế thông minh để cung cấp bảo vệ cho kết nối đầu cuối cáp quang và lắp đặt bộ chuyển đổi sợi quang.Nó là sự kết hợp của mối nối, bảo vệ, kết nối và quản lý cáp quang.

Tính năng bảng vá lỗi 12 cổng sợi quang

• Lắp đặt tủ rack 19 inch tiêu chuẩn linh hoạt
• Hoàn thành các hoạt động phía trước với cố định cáp và thanh quản lý, diện tích lớn, thiết kế hợp lý
• Đủ diện tích ống đệm cho các sợi dư thừa bên trong bảng vá
• Không gian đệm có sẵn cho các sợi và bím tóc để tăng cường bảo vệ cho các sợi, bím tóc và các kết nối
• Có sẵn thanh gắn bộ điều hợp để giữ nhiều loại bộ điều hợp như FC SC ST LC và E2000, v.v.
• Bảo vệ bán kính uốn hoàn chỉnh
• tất cả các bộ phận trong hộp sẽ được cố định bằng vít ở phía dưới
• Cáp chính nhập vào hộp từ phía sau, và sau đó phân phối trong hoạt động phía trước

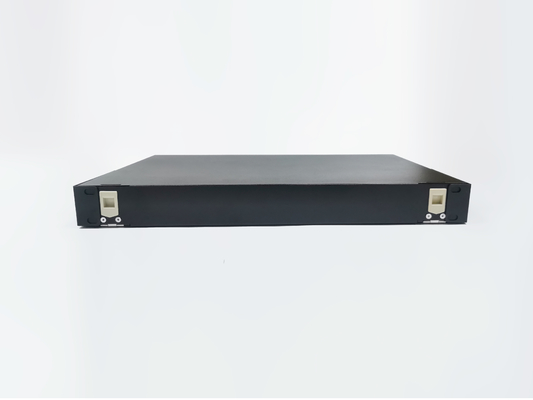

Patch panel 12port này là deisng cho rack 19inch, các tai lắp được cố định 2 bên thùng trước khi giao hàng bằng vít, khi thi công vui lòng tháo vặn sau đó xoay ngược lại để cố định vào thùng để lắp.

Có khu vực quản lý sợi quang lớn ở phía trước của các tấm bộ điều hợp, các bím hoặc cáp phân phối có thể nằm ngoài từ bên trái hoặc bên phải, và có kẹp nhựa để quấn cáp để đảm bảo mỗi sợi không bị nhiễu lẫn nhau.

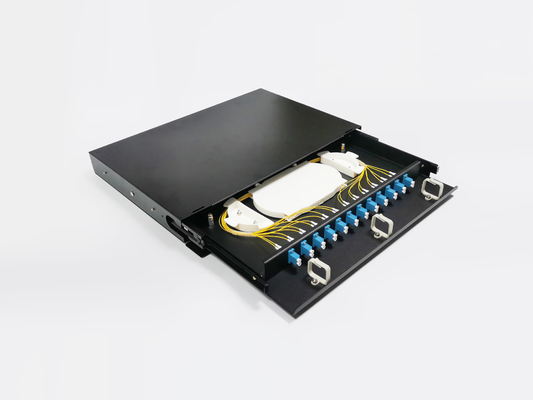

Bảng điều khiển LC UPC này sử dụng trượt kim loại, Kéo mượt mà và cài đặt thuận tiện.

Chỉ kéo ra khỏi đáy sau đó có thể dễ dàng quản lý sợi, sau khi thực hiện, kéo lại để khóa nó với cửa trước, thiết kế chống bụi.

• Bảng điều khiển 1U có thể đặt 2 khay 12 sợi, mỗi khay dung lượng mối nối hợp nhất là 12 bào tử sợi đơn, nếu sợi kép, có thể tối đa 24 bào tử.
• Trong khi đó, các tấm bộ điều hợp ở phía trước có chiều cao 1U có thể làm tối đa 24pcs SC duplex = 48cores, tất cả các bộ điều hợp sẽ cố định bằng vít.
• In lụa logo của khách hàng, thương hiệu, số sê-ri, hoặc các thông tin khác trên hộp theo ý muốn của bạn.

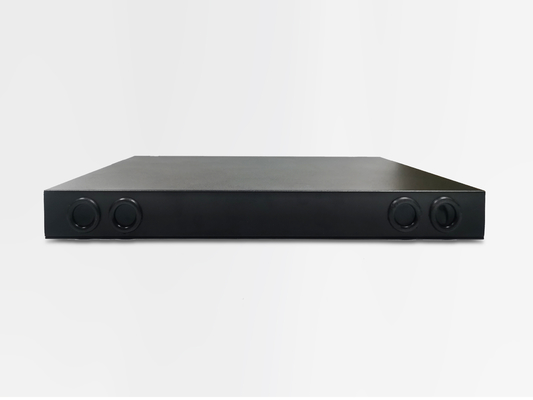

Cổng cáp bảng điều khiển Yingda Patch mở ở phía sau, số lượng và đường kính cáp có thể được tùy chỉnh.Nếu khách hàng không chỉ định, sẽ làm 4 cổng ở phía sau, 2 cái mỗi bên, đường kính cáp 20mm với con dấu cao su để chống bụi.

Bên trong hộp sẽ có cố định cáp bằng kim loại và cố định bằng nhựa phù hợp, đảm bảo tất cả cáp được cố định trong thời gian dài và không bị rối.

Rack Mount Patch Panel Thông tin đặt hàng

Bảng điều khiển sợi quang 24 lõi Đặc điểm kỹ thuật

Phụ kiện tiêu chuẩn bao gồm: tai gắn giá đỡ, khay nối, bộ dụng cụ lắp, ống bọc bảo vệ chống co nhiệt, dây buộc nylon, kẹp cáp

Nếu cần kết thúc trước với bím tóc và bộ điều hợp, vui lòng trao đổi với bộ phận bán hàng để biết chi tiết.

OEM hoặc ODM được chấp nhận.
