| Tên thương hiệu: | YINGDA |
| Số mẫu: | Bộ chia PLC 1: 9 |
| MOQ: | 100 chiếc |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8 ngày sau khi thanh toán |
| Điều khoản thanh toán: | Western Union, T / T, MoneyGram |

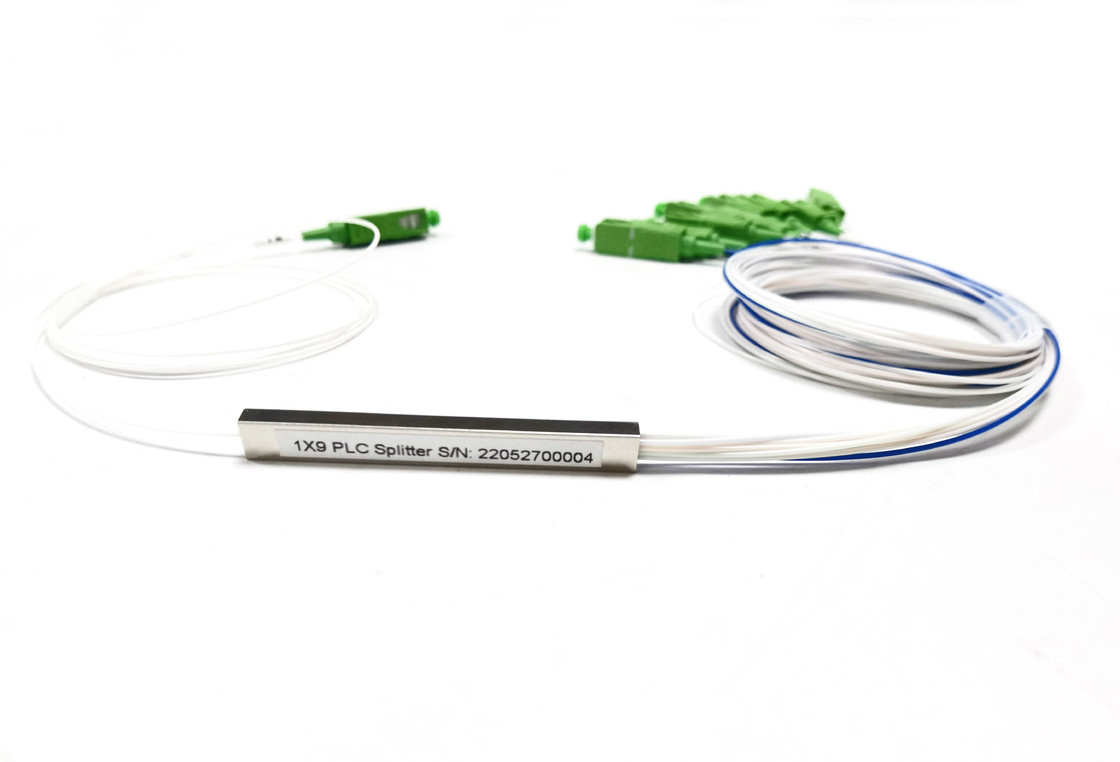

1:9 1x9 70/30 Không cân bằng Sợi quang PLC Splitter chế độ đơn SC APC G657A1 1Meter
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locations. Yingda sắp xếp đầy đủ PLC Splitters có kích thước nhỏ, độ tin cậy cao, phạm vi bước sóng hoạt động rộng và đồng nhất kênh-đối-kênh tốt.
Tính năng phân tách sợi quang
• Mất ít khi chèn và mất nhiều khi trả lại
• Hệ thống sàng lọc tự động PDL ((PDL cực thấp có sẵn)
• Kiểm tra chu kỳ nhiệt độ cao thấp
• Kiểm tra 100% trước khi giao hàng
• Giải pháp cáp FTTH có thể được thiết kế
1x9 SplitterThông số kỹ thuật
| Tỷ lệ chia (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Độ dài sóng hoạt động (nm) | 1260-1650 | ||||
| Loại sợi | G657A hoặc tùy chỉnh | ||||
| ILmax ((dB) | kênh 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| kênh 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | Kênh 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| Mất lợi nhuận (dB) | ≥ 55 | ||||
| Định hướng (dB) | ≥ 55 | ||||
| PDL (tối đa) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Đồng nhất (tối đa) | 0.8 | 0.8 | 0.8 | 0.8 | |
| Mất phụ thuộc độ dài sóng (dB) | ≤0.3 | ||||
| TDL (tối đa) | 0.5 | ||||
| Nhiệt độ hoạt động | -40 ~ +85 | ||||
| Nhiệt độ lưu trữ | -40 ~ +85 | ||||
| Kích thước (mm) / LXWXH | Sợi trần | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| Hộp ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Lưu ý:
1. Được chỉ định mà không có đầu nối
2Thêm thêm 0.2dB mất tích bao gồm cả các đầu nối
Lượng đầu ra của splitter quang học có thể chia thành 70/30 80/20 60/40 hoặc 85/15% 4type, để phân biệt tỷ lệ chia, sử dụng màu khác nhau như màu xanh để đánh dấu,chip đặc biệt này 1x9 đảm bảo tỷ lệ phân chia không cân bằng không giống các loại, có thể đáp ứng các yêu cầu đặc biệt và ứng dụng quang linh hoạt, và được sử dụng rộng rãi trong mạng 5G FTTR.
1x9 splitter không cân bằng sử dụng cùng một ống thép 60 * 7 * 4mm như 1x8 splitter, đầu vào 1, đầu ra 9 = 4 * 2 + 1pcs mảng sợi.
Màu sợi màu sắc, ống 900um lỏng có thể được tùy chỉnh, như màu xanh, cam, xanh lá cây, nâu, xám, trắng, đỏ, đen, vv, với các dấu số để phân biệt.
Tất cả các loại kết nối quang có thể được sử dụng, chẳng hạn như SC FC LC ST;
Phương pháp Ba Lan: UPC, APC
Input output chiều dài đuôi: 0.5meter, 1meter, 1.5meter, vv
Ứng dụng
Nếu mua 1: 9 splitter quang loại không blockless chỉ, sẽ đóng gói trong hộp bong bóng với báo cáo thử nghiệm.
Được kết thúc trước với các đầu nối và lắp ráp trong hộp ngủ quang hoặc hộp phân phối được chấp nhận tại nhà máy trước khi giao hàng.
