| Tên thương hiệu: | YINGDA |
| Số mẫu: | GJS-D010 |
| MOQ: | 100 bộ |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 5 ngày sau khi trả lương |
| Điều khoản thanh toán: | T/T hoặc Công Đoàn Phương Tây |

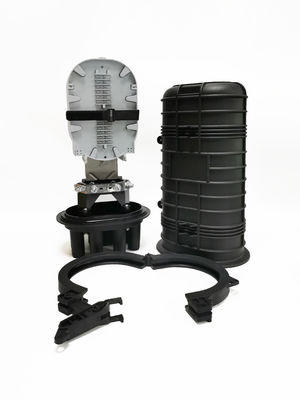

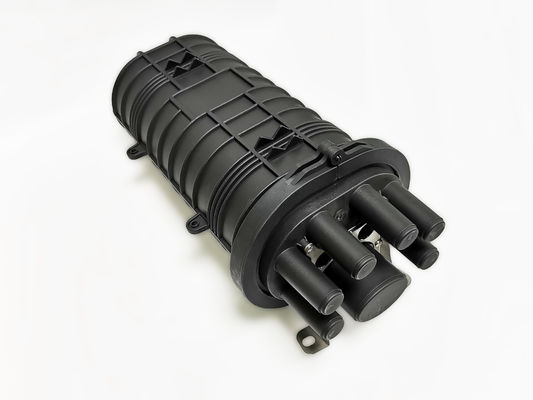

288cores FTTH Closure Features
Thông số kỹ thuật của hộp ghép sợi quang
| Kích thước bên ngoài (độ cao x đường kính) | 470mm × 220mm |
| Trọng lượng (không bao gồm hộp ngoài) | 3000 g ∙ 3600 g |
| Số cổng nhập/đi | 6 miếng nói chung (tối đa 6 miếng) |
| Chiều kính của cáp sợi | Φ8mm Φ36mm |
| Công suất của FOSC | Bunchy: 48-288 (cốt lõi), Ribbon: lên đến 864 (cốt lõi) |

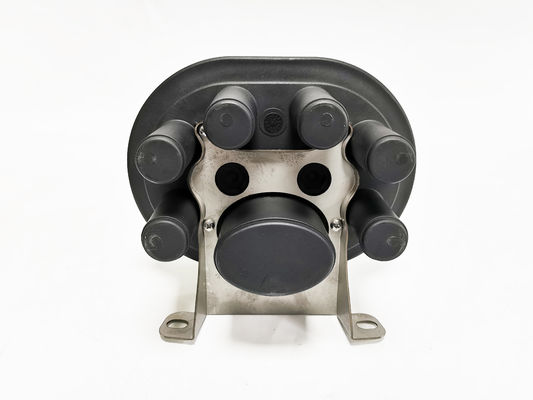

Việc đóng splice hoàn toàn đóng bằng kẹp tự khóa và vòng chống nước IP68, mỗi cổng cáp bên trong với vít kim loại và vật cố định.
- - - - - - - - -

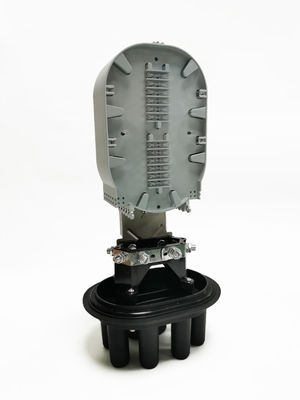

Tối đa chứa 6 bộ khay ghép, mỗi khay chứa 6 sợi / lớp, sợi kép 48 lõi, tối đa 48 lõi tổng cộng; Khay giữ sợi phía sau được cố định ở phía dưới với vít và khu vực quản lý lớn.
- - - - - - - - - -
- - - - - - - - - -
Danh sách phụ kiện hộp nối sợi:
|
Không, không. |
mục |
Sử dụng |
|
1 |
Có thể co lại bằng nhiệt Áo bảo vệ |
Bảo vệ kết nối sợi |
|
2 |
Thắt cà vạt nylon |
Chốt sợi bằng lớp bảo vệ |
|
3 |
Sợi dây nối đất |
Đưa qua giữa các thiết bị nối đất |
|
4 |
Vải mài |
Xá dây cáp sợi |
|
5 |
Giấy dán nhãn |
Sợi dán nhãn |
|
6 |
Chìa khóa đặc biệt |
Lắp đặt và thắt chặt hạt nhân và hạt nhân củng cố (vật liệu nhựa) của ống vào/đi ra |
|
7 |
Giấy đo |
Để đo chu vi, mà đường kính của nó được mở rộng với băng dán |
|
8 |
Dây dán |
Mở rộng đường kính của cáp sợi mà phù hợp với vòng đệm. |
|
9 |
Dây băng cách nhiệt |
Mở rộng đường kính của cáp sợi để dễ dàng cố định |
|
10 |
Vòng kim loại |
Đối với gắn tường và ôm cột |
|
11 |
ống đệm
|
Kết nối với sợi và cố định bằng FOST, quản lý bộ đệm. |
|
12 |
Khô nước |
Đặt vào FOSC trước khi niêm phong để khô không khí |
- - - - - - - - - -
Điều kiện hoạt động:
Thông số kỹ thuật:
1Hiệu suất niêm phong: sau khi hộp được niêm phong, bơm lên 100kPa vào bên trong (bơm chỉ áp dụng cho
mô hình với lỗ khí), và sau đó ngâm nó trong nước nhiệt độ bình thường, sau 15 phút
của quan sát ổn định, không có bong bóng để tràn.
2Kháng cách nhiệt: Kháng cách nhiệt giữa mảnh công trình kim loại và đất là
lớn hơn 20kMΩ.
3. áp suất: không có sự cố hoặc flash trên dưới 15kVdc / 1 phút giữa các công trình kim loại
mảnh và trái đất.
4. bán kính cong của sợi 40mm, không mất thêm bên trong khay ghép.
5Nó có thể chịu được sức kéo trục không dưới 1000N.
6- Tuổi thọ: 25 năm.
7Các hiệu suất khác đều phù hợp với yêu cầu của tiêu chuẩn YD / T814-1998.
