| Tên thương hiệu: | Yingda |
| Số mẫu: | 8CH CWDM 1x8 |
| MOQ: | 100pcs |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 7 ngày |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây, MoneyGram |
CWDM là một thấp-chi phí công nghệ truyền WDM được sử dụng cho truy cập mạng khu vực đô thị.Nó sử dụng băng thông khổng lồ của khu vực mất mát thấp của sợi một chế độ để kết hợp ánh sáng của các bước sóng khác nhau vào một sợi quang để truyền.

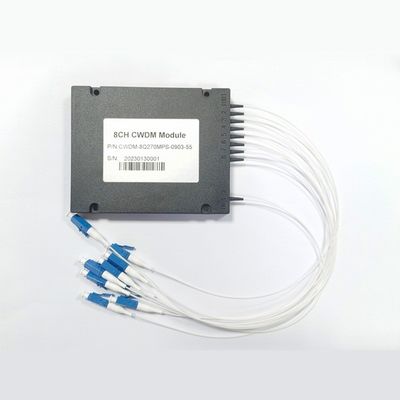

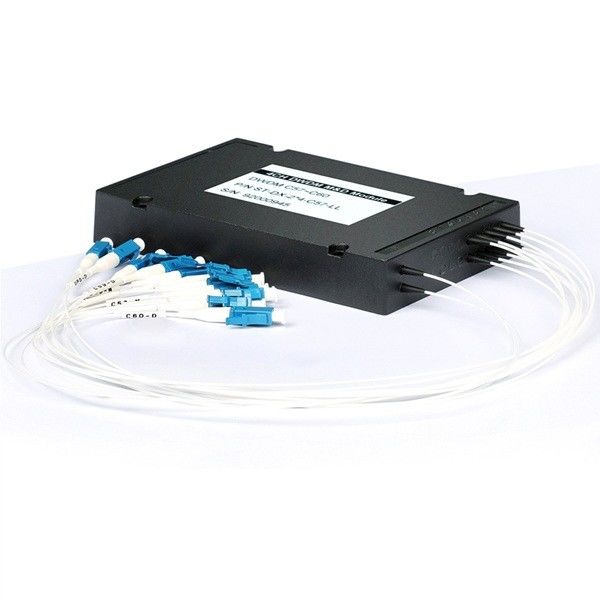

Mô-đun Mux CWDMĐặc điểm
Chèn thấpTôi.ossvà PDL thấp
CaokênhSự cô lập
Sự đồng nhất kênh qua kênh tốt
Độ tin cậy và ổn định cao
TelcordiaPhù hợp
RoHSPhù hợp
Mô-đun WDMỨng dụng
üMạng băng thông rộng
üMạng PON
üCATVhệ thống
üHệ thống CWDM
Mô-đun CWDM Mux DemuxThông số kỹ thuật
|
Các thông số |
Đơn vị |
4CH |
8CH |
12CH |
18CH |
|
|
Độ dài sóng hoạt động |
nm |
1260~1620 |
||||
|
Không gian kênh |
nm |
20 |
||||
|
Độ dài sóng trung tâm |
nm |
ITU,ITU+1 |
||||
|
Độ chính xác bước sóng trung tâm |
nm |
±0.8 |
||||
|
Dải băng thông @-0,5dB |
nm |
± 6.5 |
||||
|
Mất cổng nhập |
dB |
≤1.2 |
≤2.5 |
≤3.5 |
≤3.8 |
|
|
Liên kết Mất |
dB |
≤2.0 |
≤3.2 |
≤4.0 |
≤4.3 |
|
|
Phân cách (dB) |
Gần nhau |
dB |
≥30 |
|||
|
Không liền kề |
dB |
≥40 |
||||
|
Ripple |
dB |
≤0.5 |
||||
|
Mất phụ thuộc phân cực |
dB |
≤0.2 |
||||
|
Lợi nhuận mất mát |
dB |
≥40 |
||||
|
Chỉ thị |
dB |
≥50 |
||||
|
Sức mạnh |
mw |
≤300 |
||||
|
Loại sợi |
/ |
G657.A1 ((Bụi 0,9mm, Bụi 2,0mm) |
||||
|
Chiều dài sợi |
m |
0.5+/-0.05&Sự tùy chỉnh |
||||
|
Bộ kết nối |
/ |
LC/UPC và tùy chỉnh |
||||
|
Nhiệt độ hoạt động |
°C |
- 20~75 |
||||
Lưu ý:
Tất cả các thông số kỹ thuật bao gồm tất cả các trạng thái phân cực và tất cả nhiệt độ hoạt động và tất cả các phạm vi bước sóng được chỉ định.
Tất cả dữ liệu là không có đầu nối, mất tích chèn của một cặp đầu nối là dưới 0.3dB.
Mô-đun Mux DemuxBiểu đồ cấu trúc (Đề cập đếnbên dưới)
Hộp WDMKích thước cơ khí (Xem bên dưới:)
Đường sản xuất YINGDA:
YINGDA thêm các sản phẩm FTTH
Hộp chia sợi Máy chia PLC sợi Bộ chuyển đổi sợi Kết nối nhanh bằng sợi
Cáp sợi Patch Cord&Pigtail Cáp MPO Cáp AOC
|
|
