| Tên thương hiệu: | YINGDA |
| Số mẫu: | Bộ chia PLC 1: 9 |
| MOQ: | 100 PC |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8 ngày sau khi thanh toán |
| Điều khoản thanh toán: | Liên minh phương Tây, T/T, Moneygram |
Giá xuất xưởng FTTH Không cân bằng 1*5 Bộ chia PLC loại Mini Đầu nối SC Điện năng viễn thông sợi quang cho Hệ thống mạng quang
Thông tin chi tiết nhanh về Bộ chia PLC 1X5 Fibra Optica
* Tỷ lệ chia 20/80, 33/67, 50/50, 75/25 hoặc 95/5
* Mất chèn thấp và Mất phân cực thấp
* Thiết bị phân nhánh quang thụ động hoàn toàn
* Vỏ nhỏ gọn phù hợp với giá đỡ, hộp treo tường, hộp phân phối quang, v.v.
* Bước sóng hoạt động rộng 1260~1650nm
* Sợi quang G.657A1 không nhạy cảm với uốn cong để giảm tổn thất uốn cong
* Thường được tìm thấy trong PON, Datacom, LAN, CATV, LCP, FTTx và nhiều ứng dụng khác
Bộ chia quang là một trong những thành phần quan trọng nhất trong mạng FTTH. Ngoài bộ chia dòng 1xN/2XN thông thường, theo yêu cầu của người dùng về sự thay đổi của mạng, nhu cầu về bộ chia đơn mode và đa mode 1x3 1x6 1x5 1x9 1x12 1x24 đang tăng lên và chúng có thể đáp ứng tốt hơn nhu cầu thị trường về tỷ lệ chia sáng đặc biệt. Tiền thân của bộ chia 1x9 này là bộ chia (coupler) không cân bằng hợp nhất FBT 1X2 và bộ chia cân bằng PLC 1x8. Ngược lại, việc phổ biến quy mô lớn của chip bộ chia 1x9 làm giảm đáng kể chi phí đi dây mạng liên quan, nhưng đảm bảo hiệu suất quang học lâu dài tốt hơn so với các coupler hợp nhất.
Bộ chia sợi quang Đặc trưng
• Mất chèn thấp và mất phản xạ cao
• Hệ thống sàng lọc tự động PDL (Có sẵn PDL cực thấp)
• Độ tin cậy và ổn định cao
• Đầu nối có thể lên đến cấp B
• 100% được kiểm tra 3D bởi Daisi và Sumix
• Kiểm tra chu kỳ nhiệt độ cao-thấp
• 100% kiểm tra trước khi giao hàng
• Có thể thiết kế giải pháp cáp FTTH
Bộ chia 1x5Thông số kỹ thuật
|
Tỷ lệ chia (%) |
75/25 |
67/33 |
50/50 |
5/95 |
85/15 |
80/20 |
60/40 |
40/60 |
||
|
Bước sóng hoạt động (nm) |
1260-1650 |
|||||||||
|
Loại sợi |
G657A hoặc tùy chỉnh |
|
|
|
|
|||||
|
IL max(dB) |
kênh 1 |
1.9 |
2.5 |
3.9 |
16.3 |
1.7 |
1.8 |
2.8 |
4.6 |
|
|
|
kênh 2-5 |
14.8 |
13.1 |
10.5 |
7.5 |
16.5 |
15.1 |
12.0 |
9.8 |
|
|
IL uni(dB) |
Kênh 2-5 |
0.9 |
0.9 |
0.9 |
0.9 |
1.8 |
1.8 |
1.8 |
1.8 |
|
|
Mất phản xạ (dB) |
≥55 |
|||||||||
|
Tính định hướng (dB) |
≥55 |
|||||||||
|
PDL (tối đa) |
0.2 |
0.3 |
||||||||
|
Tính đồng nhất (tối đa) |
0.8 |
|||||||||
|
Mất phụ thuộc bước sóng (dB) |
≤0.3 |
|||||||||
|
TDL (tối đa) |
0.5 |
|||||||||
|
Nhiệt độ hoạt động |
-40 ~+85 |
|||||||||
|
Nhiệt độ bảo quản |
-40 ~+85 |
|||||||||
|
Kích thước (mm) / LXWXH |
Sợi trần |
60x7x4 |
||||||||
|
900um |
60x7x4 |
|||||||||
|
Hộp ABS |
120x80x18 |
|||||||||
Lưu ý:
1. Được chỉ định không có đầu nối
2. Thêm tổn thất 0.2dB bao gồm đầu nối
Thông tin chi tiết về tỷ lệ bộ chia quang không cân bằng:

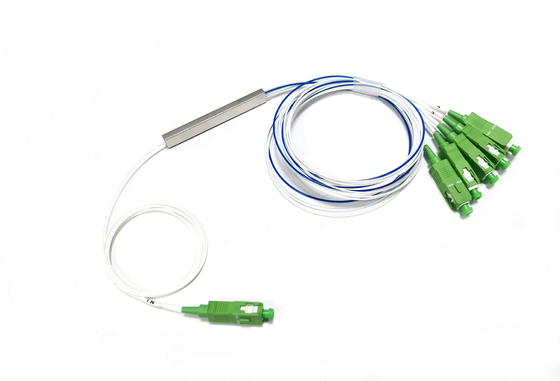

Bộ chia không cân bằng 1x9 sử dụng ống thép 60*7*4mm giống như bộ chia 1x4, đầu vào 1, đầu ra 5 = mảng sợi 2*2+1pcs.
Màu sợi là nhiều màu hoặc trắng, ống lỏng 900um có thể được tùy chỉnh, như xanh lam, cam, xanh lục, nâu, xám, v.v., với các dấu số để phân biệt.
Để phân biệt tỷ lệ chia, hãy sử dụng các màu khác nhau như màu xanh lam để đánh dấu, chip đặc biệt 1x5 này đảm bảo tỷ lệ chia không cân bằng không bằng các loại, có thể đáp ứng các yêu cầu đặc biệt và ứng dụng quang học linh hoạt, và được sử dụng rộng rãi trong mạng 5G FTTR;
Đầu ra của bộ chia quang có thể chia thành 70/30 80/20 60/40 hoặc 85/15% 4 loại;

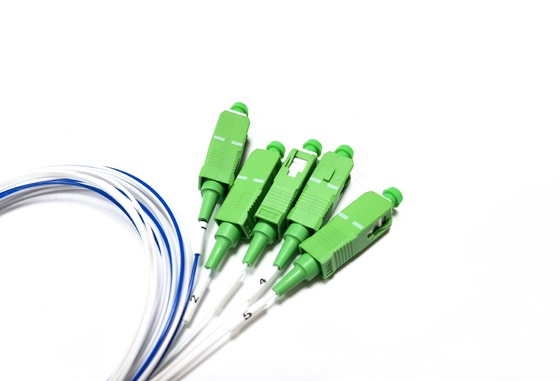

Tất cả các loại đầu nối quang đều có thể được sử dụng, như SC FC LC ST; Phương pháp đánh bóng: UPC, APC；
Chiều dài pigtail đầu vào đầu ra: 0.5 mét, 1 mét, 1.5 mét, v.v.
Ứng dụng bộ chia GPON

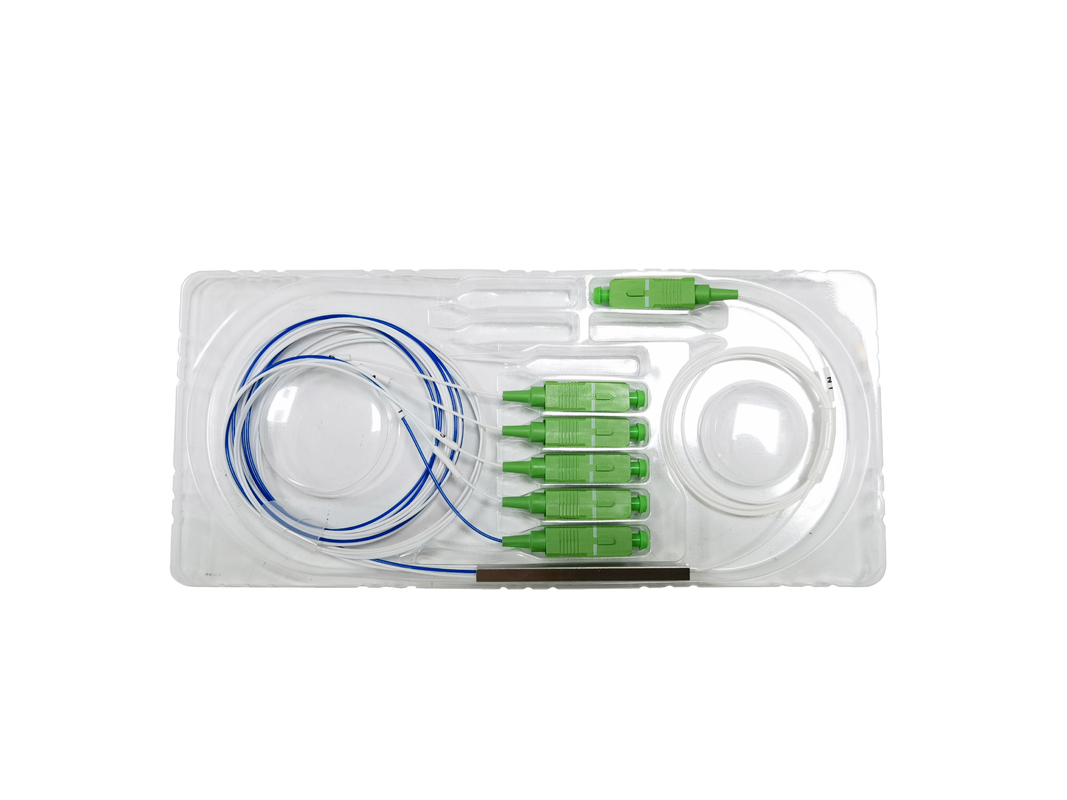

Nếu chỉ mua loại không khối bộ chia quang 1:5, sẽ đóng gói trong hộp vỉ với báo cáo thử nghiệm. Ống, đầu nối hoặc cáp sẽ được cố định tại chỗ trong hộp vỉ với sự bảo vệ tốt.
Được kết thúc trước với các đầu nối và lắp ráp trong hộp nap quang hoặc hộp phân phối là chấp nhận được tại nhà máy trước khi giao hàng.
Thường xuyên làm việc với hộp sợi kết thúc
băng hình
băng hình
băng hình
|
