| Tên thương hiệu: | YINGDA |
| Số mẫu: | GYFJH |
| MOQ: | 10 km |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 5 working days |
| Điều khoản thanh toán: | T/T or western Union |

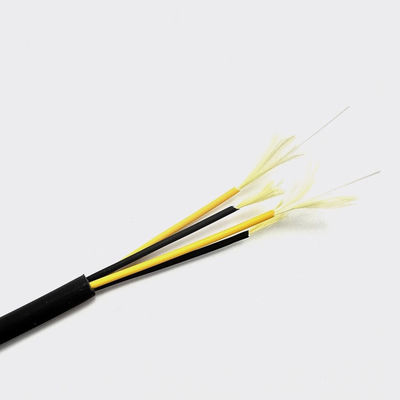

Cáp CPRI trạm gốc FTTA ngoài trời Cáp tròn 2 lõi 7.0mm G657A2 LSZH BBU RRU
Cáp quang trạm gốc không bọc thép FTTA là cáp quang màu đen ɸ7.0mm LSZH GJFJV.Đây là loại cáp ngoài trời có độ bền cao, có thể sử dụng cho ống dẫn, đường ống và nhiều môi trường khắc nghiệt.Sợi phụ là cáp trong nhà ɸ2.0mm có vỏ LSZH và có 2 chiếc cáp nhồi sợi aramid ɸ2.0mm cho bộ phận chịu lực của cáp.Màu đen thích hợp sử dụng ngoài trời, nếu khách hàng yêu cầu có thể dán thêm băng inox hoặc lớp cản nước để chức năng tốt hơn.

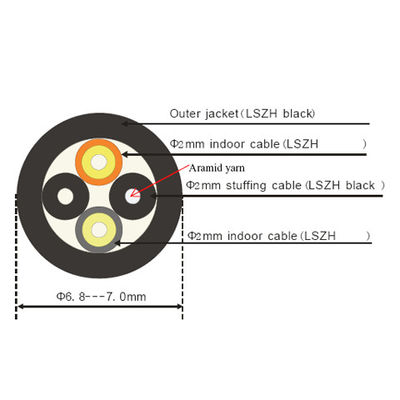

Cáp GYFJHKết cấu:
Ứng dụng cáp FTTA
Chủ yếu được sử dụng trong hệ thống cáp ngang và dọc của trạm gốc không dây, chẳng hạn như trạm gốc 3G 4G, Hàng không vũ trụ & Quốc phòng, Chẩn đoán thiết bị, cảm biến FO, FTTA, FTTP, FTTX, WIMAX, BBU, RRU, RRH, LTE.
Tính năng cáp CPRI 7.0mm
Cáp trạm gốcKỹ thuậtTham số
| Loại cáp | GYFJH | |
| Số lượng sợi | 2 lõi | |
| Đường kính sợi | OD:245±10um | |
| Bộ đệm chặt chẽ | OD: 0,87 ± 0,05mm | |
| Vỏ bọc bên trong | LSZH | |
| Đường kính vỏ bên trong | 2.0mm | |
| Màu vỏ bên trong | Màu xanh, màu cam | |
| Vỏ bọc cáp bên ngoài | 7,0mm | |
| Trọng lượng cáp | 42,3kg/km | |
| Sức căng | Dài hạn | 200N |
| Thời gian ngắn | 400N | |
| Khả năng chống nghiền | Dài hạn | 1100N/100mm |
| Thời gian ngắn | 2200N/100mm | |
| Tối thiểu.Bán kính uốn cong | Năng động | 20D |
| Tĩnh | 10D | |
| Phạm vi nhiệt độ | -30-+70oC | |
Ghi chú: | ||
Thông số sợi đơn chế độ
| Mục | Đơn vị | Giá trị |
| suy giảm | dB/km | 1310nm 0,4 |
| phân tán | Ps/nm.km | 1285~1330nm3.5 |
| Bước sóng phân tán bằng không | Nm | 1300~1324 |
| Độ dốc phân tán bằng không | Ps/nm.km | .00,095 |
| Bước sóng cắt sợi | Nm | 1260 |
| Đường kính trường chế độ | Ừm | 9,2±0,5 |
| Độ đồng tâm của trường chế độ | Ừm | <=0,8 |
| Đường kính ốp | ừm | 125±1,0 |
| Tấm ốp không tròn | % | .1.0 |
| Lỗi đồng tâm lớp phủ/lớp phủ | Ừm | 12,5 |
| Đường kính lớp phủ | ừm | 245±10 |
| uốn cong, suy giảm sự phụ thuộc | 1550nm, 1 vòng, đường kính 32mm 100rums, đường kính 60mm | .50,5db |
| Kiểm tra bằng chứng | kpsi | ≥100 |
Thông số sợi đa chế độ
| Mục | Đơn vị | Giá trị | |
| suy giảm | dB/km | 850nm 3,5 | |
| Băng thông | MHz·㎞ | 50/125um | 62,5/125 ừm |
| 850 nm ≥200 | 850 nm ≥160 | ||
| 1300 nm ≥200 | 1300 nm ≥200 | ||
| Đường kính ốp | ừm | 125±1,0 | |
| Tấm ốp không tròn | % | .1.0 | |
| Lỗi đồng tâm lớp phủ/lớp phủ | Ừm | 12,5 | |
| Đường kính lớp phủ | ừm | 245±10 | |
| uốn cong, suy giảm sự phụ thuộc | 850nm, 1300nm 100 vòng, đường kính 75mm | .50,5 ở 850 nm1300 nm | |
| Kiểm tra bằng chứng | kpsi | ≥100 | |
Yingda có thể bổ sung tất cả các loại đầu nối SC FC LC ST trên cáp ngoài trời này để xây dựng tại chỗ với chất lượng tiêu chuẩn viễn thông và kiểm tra 100% trước khi giao hàng với gói tốt nhất.
Thông số kỹ thuật kết nối
| Loại trình kết nối | DLC UPC APC |
| Mất chèn | .30,3db |
| Trả lại tổn thất | ≥35db |
| Chế độ sợi | Chế độ đơn hoặc Đa chế độ |
| Bước sóng hoạt động | 850nm, 1300nm |
| Bước sóng thử nghiệm | 850nm, 1300nm |
| Độ lặp lại | .10,1 |
| Khả năng thay thế cho nhau | .20,2dB |
| Độ bền | .20,2dB |
| Chiều dài sợi | 1m, 2m….. bất kỳ chiều dài nào tùy chọn. |
| Chiều dài và dung sai | 10cm |
| Nhiệt độ hoạt động | -40C ~ +85C |
| Nhiệt độ bảo quản | -40C ~ +85C |
