| Tên thương hiệu: | YINGDA |
| Số mẫu: | GJYFJH |
| MOQ: | 10 km |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 5 ngày làm việc |
| Điều khoản thanh toán: | T/T hoặc Công Đoàn Phương Tây |

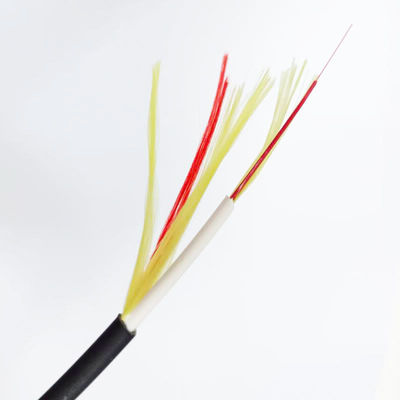

Vỏ bọc đôi cáp tròn FTTH ngoài trời trong nhàMạng cáp quang4,6mm GJYFJH
Khi đi vào tòa nhà, vỏ bọc bên ngoài của cáp chỉ cần được tháo ra để lộ Vỏ chống cháy bên trong.Hoạt động diễn ra nhanh chóng và cho phép lắp đặt dễ dàng từ môi trường ngoài trời đến môi trường trong nhà mà không cần hai loại cáp khác nhau và khớp nối cáp.
Cáp thả chủ yếu nhằm mục đích lắp đặt trực tiếp, tức là lắp đặt bằng ghim hoặc kẹp hoặc định tuyến bên trong mương cáp và tòa nhà.Kỹ thuật lắp đặt này đặt ra những yêu cầu khắt khe hơn đối với cáp về khả năng uốn cong, khả năng chống va đập và các thông số cơ học khác.
Cáp bọc kép LSZH là cáp thả sợi quang dành cho các ứng dụng FTTx trong nhà/ngoài trời.Thiết kế vỏ kép độc đáo cho phép cáp được lắp đặt ngoài trời cũng như các đoạn ngắn trong nhà.Cáp có vỏ kép chống cháy Low Smoke, bên ngoài là biến thể màu đen chống tia UV.
Cáp thả có hiệu suất uốn cong cực kỳ tốt nhờ sợi G657 và hạn chế uốn cong sẵn có của thiết kế cáp.Cáp sẽ tự kiểm soát bán kính uốn cong tối thiểu và cho phép bị xoắn.

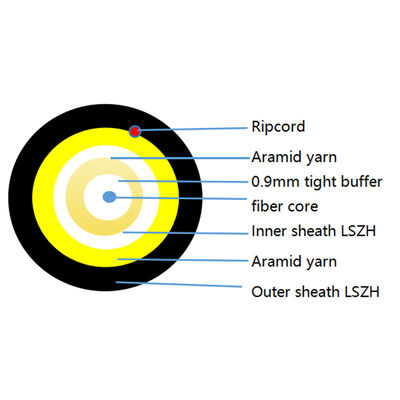

Thông số kỹ thuật cáp quang vỏ đôi
| Người mẫu | GJYFJH | |
| Số lượng sợi | 1 lõi | |
| Đường kính ngoài OD (mm) | 4,5±/0,2 | |
| Vỏ cáp | Vật liệu | UV LSZH |
| Độ dày (mm) | 0,9 ± 0,1 | |
| OD (mm) | 3,0 ± 0,1 | |
| Cáp bên trong | Vật liệu | LSZH |
| Độ dày (mm) | 0,5 ± 0,05 | |
| OD (mm) | 0,85±0,05 | |
| Đệm | Vật liệu | LSZH |
| Trọng lượng danh nghĩa t(kg/km) | 24 | |
| Độ bền kéo tối đa (N) | Dài hạn | 120 |
| Thời gian ngắn | 240 | |
| Bán kính uốn tối thiểu (mm) | Tĩnh | 10D |
| Năng động | 20D | |
| Khả năng chống va đập tối đa (N/100mm) | Dài hạn | 300 |
| Thời gian ngắn | 1000 | |
| Thành viên sức mạnh | Sợi aramid | |
| Bảo vệ môi trương | TUÂN THỦ RoHS | |
| Lưu trữ hoặc vận chuyển | -20 ~ 70oC | |
| Nhiệt độ hoạt động | -20 ~ 60oC | |
Đặc tính sợi quang G657A2
| Đặc trưng | Điều kiện | Giá trị được chỉ định | Các đơn vị |
| Đặc điểm hình học | |||
| Đường kính ốp | 125,0±0,7 | ừm | |
| Tấm ốp không tròn | .70,7 | % | |
| Đường kính lớp phủ | 245±5 | ừm | |
| Lỗi đồng tâm lớp phủ/lớp phủ | 12 | ừm | |
| Lớp phủ không tròn | .6.0 | % | |
| Lỗi đồng tâm lõi/vỏ | .50,5 | ừm | |
| Xoăn | ≥4 | tôi | |
| Đặc tính quang học | |||
| 1310nm | .30,35 | dB/km | |
| 1383nm | .30,35 | dB/km | |
| 1550nm | .20,21 | dB/km | |
| suy giảm | 1625nm | .230,23 | dB/km |
| Sự suy giảm so với bước sóng tối đa.Một sự khác biệt | 1525 ~ 1575nm | .00,02 | MHz*km |
| 1285 ~ 1330nm | 0,03 | MHz*km | |
| Bước sóng phân tán bằng không | 1300~1324 | bước sóng | |
| Độ dốc phân tán bằng không | .00,092 | ps/(nm2*km) | |
| Phân tán chế độ phân cực | |||
| Sợi riêng lẻ tối đa PMD | .10,1 | ps/km1/2 | |
| Giá trị liên kết thiết kế PMD | .00,06 | ps/km1/2 | |
| Lực điển hình | 0,04 | ps/km1/2 | |
| Bước sóng cắt cáp | 1260 | bước sóng | |
| Đường kính trường chế độ | 1550nm | 9,3 ~ 10,3 | ừm |
| 1310nm | 8,4 ~ 9,3 | ừm | |
| Nhóm chỉ số khúc xạ | 1550nm | 1.467 | |
| 1310nm | 1.466 | ||
| Đặc điểm môi trường | 1310nm, 1550nm & 1625nm | ||
| Chu kỳ nhiệt độ | -60oC đến +85oC | .00,05 | dB/km |
| Chu kỳ nhiệt độ-độ ẩm | -10oC đến + 85oC, 4% đến 98% RH | .00,05 | dB/km |
| Ngâm nước | 23oC, 30 ngày | .00,05 | dB/km |
| Nhiệt khô | 85oC, 30 ngày | .00,05 | dB/km |
| Nhiệt ẩm | 85oC, 85% rh, 30 ngày | .00,05 | dB/km |
| Đặc điểm kỹ thuật cơ khí | |||
| Kiểm tra bằng chứng | ≥9,0 | N | |
| ≥1,0 | % | ||
| ≥100 | kpsi | ||
| Mất mát do uốn vĩ mô | |||
| Bán kính 1 vòng @5mm | 1550nm | .10,15 | dB |
| Bán kính 1 vòng @5mm | 1625mm | .40,45 | dB |
| Bán kính 1 vòng @7,5mm | 1550nm | .00,08 | dB |
| Bán kính 1 vòng @7,5mm | 1625mm | .250,25 | dB |
| Bán kính 1 vòng @10mm | 1550nm | 0,03 | dB |
| Bán kính 1 vòng @10mm | 1625mm | .10,10 | dB |
| Lực dải phủ | Lực trung bình điển hình | 1,5 | N |
| Lực cực đại | ≥1,3 8,9 | N | |
| Thông số độ nhạy ăn mòn ứng suất động | 27 | ||
Đặc trưng
Ứng dụng
băng hình
băng hình
băng hình
|
|
