8 cổng SC hộp phân phối sợi quang đi qua thiết kế trong FTTH GPON CATV

Hộp đấu dây quang 8 cổng SC trong FTTH, GPON, CATV, Hộp nối quang 1X8


Hộp đấu dây đầu cuối bằng nhựa này chỉ sử dụng trong nhà, chủ yếu để phân phối cáp dọc từ dây nhảy đến khách hàng cuối. Nó được đặt trên tường hoặc dưới cùng của tủ sàn bằng vít.

2 cổng vào có thể sử dụng cáp đa sợi có đường kính tối đa 12mm. Các cổng ra 8 chiếc FTTH 2x3mm drocáp p hoặc cáp mềm 3mm. Trong khi đó, thiết kế độc đáo của các nắp riêng biệt cho bộ điều hợp và cổng vào/ra cáp giúp nó an toàn hơn, đẹp hơn và mang tính nhân văn hơn.


Thông số kỹ thuật



Tính năng của hộp quang FTB008

1. Toàn bộ hộp được làm bằng vật liệu mới ABS+PC bằng nhựa kỹ thuật, màu trắng.
2. Nắp hộp có các cạnh tròn và được đóng bằng vít lục giác, chống trộm, an toàn hơn.

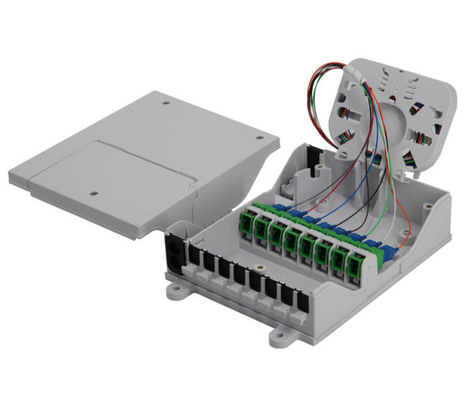

3. Hai nắp, một nắp dùng để vận hành bộ điều hợp phía trước, nắp còn lại dùng để nối cáp và cáp cấp vào và ra, thiết kế không gian độc lập, an toàn và hợp lý hơn.
4. Việc mở nắp sẽ không ảnh hưởng đến chuyển động của các bộ phận khác của hộp. Cả hai nắp đều có thể tháo rời.
5. Có 1 khay nối cho sợi quang bổ sung và tối đa. Hợp nhất 4 lõi sợi đơn.
6. Tất cả các bộ phận kim loại đều là thép không gỉ AISI-303 và chống ăn mòn ở nhiệt độ bình thường.
7. Mỗi giá đỡ bộ điều hợp là riêng lẻ, không phải là một bộ bảng điều hợp hoàn chỉnh. Mỗi cái có thể xoay 360° độ, dễ sử dụng hơn nhiều, thay đổi bộ điều hợp hoặc bảo trì trong tương lai.
8. Tất cả các vật liệu được sử dụng đều không độc hại và an toàn về da liễu.
9. Vật liệu chất lượng cao đảm bảo thời gian sử dụng tối thiểu là 20 năm.
10. Phía trước có các thanh quản lý cáp để vận hành tốt hơn.

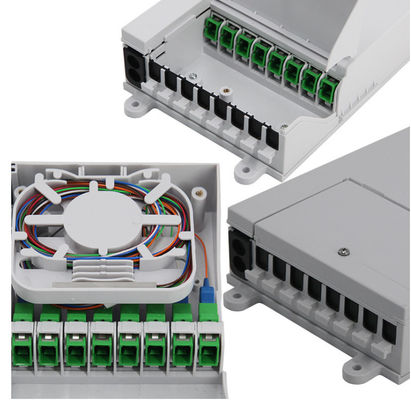

Chi tiết sản phẩm hộp quang FTB008




Cố định bằng vít chữ thập chống mất 3 chiếc. Và được làm bằng vật liệu ABS chất lượng cao.

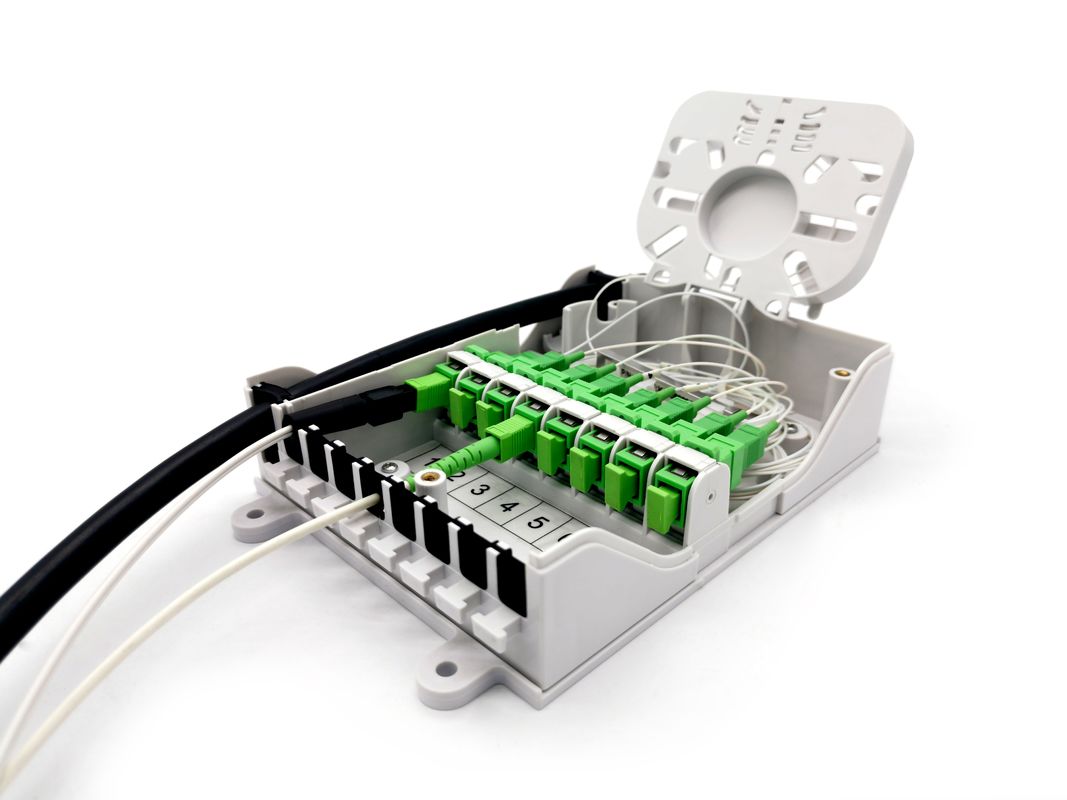

 Giá đỡ bộ điều hợp độc lập, có thể xoay 360 độ                                gắn tường bằng vít
bộ điều hợp không có mặt bích, loại màn trập có thể được ok                    niêm phong cho mỗi đầu ra
   với các dấu nhãn để quản lý sợi quang tốt hơn                                thanh quản lý sợi quang cho đầu ra cáp




Đối với  vào cáp: 2 chiếc vào và 2 chiếc ra. nó là con dấu cao su, tốt hơn để chống bụi. Thích hợp cho cáp trong nhà/ngoài trời 10mm.
Đối với lối ra cáp: 8 chiếc con dấu cao su để chống bụi, thích hợp cho cáp thả 2*5mm, cáp tròn trong nhà 3mm.

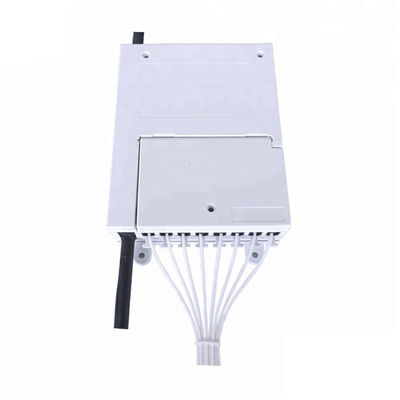

Cáp phân phối có thể đi qua hộp không cần cắt, lựa chọn tốt hơn cho việc xây dựng ftth tại chỗ.

Làm thế nào để chọn đầu nối  khi cài đặt?
1. Nó có thể được sử dụng đầu nối nhanh SC với cáp thả

2. Nó có thể được sử dụng dây nhảy đầu nối SC  với cáp trong nhà

3. Nó có thể được sử dụng đầu nối SC với cáp thả.

4. Tất cả các loại đầu nối nhanh đều có thể được ok, nhưng lưu ý tổng chiều dài phải ≤55mm.


Gói tiêu chuẩn hộp đầu cuối sợi quang

Hộp được cung cấp đóng kín và sẽ đi kèm với tất cả các yếu tố, vật liệu tiêu hao và các công cụ cần thiết để lắp và kết nối.

Phụ kiện như dưới đây:

• Dây nylon cáp
• Ống co nhiệt
• Vít nở gắn tường
• Niêm phong đầu vào hoặc đầu ra
• Hướng dẫn sử dụng
• Bộ điều hợp hoặc bộ chia plc



Nhiều hộp truy cập sợi quang trong nhà 8 cổng tương tự là tùy chọn,  để đáp ứng các nhu cầu khác nhau của bạn.


Mẫu#	FTB008	FTB008A	FTB008B	FTB008D
Kích thước (R*S*C)	170*135*45 mm	235*125*45 mm	226*134*51mm	151.8*105.7*59mm
Tối đa. Dung lượng	8 lõi	24 lõi	20 lõi	12 lõi
Cổng cáp	2 vào, 8 ra	4 vào, 8 ra	4 vào, 8 ra	1 vào, 8 ra
Số lượng khay nối	1	2	2	1
Bộ điều hợp	8	8	8	8
Thiết kế đi thẳng	Có	Có	Có	Có
