FTTH 16 cổng Cáp thả phẳng Hộp phân phối bộ chia sợi quang Hộp cực gắn ABS NAP

FTTH16 cổng Cáp rơi phẳng hộp phân phối phân tách sợi quang cột gắn ABS NAP

Hộp kết thúc truy cập FDB0216HF có khả năng chứa tối đa 16 thuê bao. Nó được sử dụng như là điểm kết thúc cho cáp cấp để kết nối với cáp thả trong hệ thống mạng FTTx.Nó tích hợp kết nối sợi, chia, phân phối, lưu trữ và kết nối cáp trong một hộp bảo vệ vững chắc.

Thông số kỹ thuật

Đặc điểm

• Lớp vỏ hộp được làm bằng nhựa công nghiệp kỹ thuật chất lượng cao, vật liệu hợp kim PC + ABS, mạnh mẽ và bền;
• Ứng dụng ngoài trời và chống tia UV tốt, chống nước IP65.
• Bottom với khe cắm sửa ống chia, và khe cắm kết nối đầu vào, thiết kế nhân loại
• Khả năng ghép tối đa 12F, cọc chống rỉ sét và hạt không gỉ
• Nắp bộ điều chỉnh có hai điểm nhấn, có thể được đưa trực tiếp vào lỗ dành riêng ở phía dưới, và có thể được lấy ra bằng tay, thuận tiện cho sợi cuộn, xây dựng,bảo trì và mở rộng.
• Điều khiển bán kính cong sợi hơn 35mm.
• 180 độ truy cập với 2pcs của cấu trúc khóa khóa (Allen vít).

Ứng dụng

• Thiết bị treo tường, treo cột
• Thích hợp cho cáp thả trước được kết nối với các đầu nối SC / LC

Phụ kiện tiêu chuẩn

Thang nối 2 cái, 4 cái vít mở rộng tường, 16 cái tay bảo vệ sợi, 4 cái kẹp cáp, dây chuyền nylon, tấm adapter cho 16 x adapter, ống bảo vệ cáp, chìa khóa, PG 13.5 tuyến cáp cho các cổng phân phối, Bộ đắp cột (không cần thiết).

Chi tiết sản phẩm

Chiếc hộp đầu cuối sợi quang này là 16 cổng NAP, và được sử dụng rộng rãi trong FTTH network, cấu trúc dễ dàng mở bằng chìa khóa và 2 khóa ở cả hai bên,và chìa khóa kim loại được cố định ở phía bên với cà vạt nylon. Nắp hộp có bản lề với đáy, và có dải mạnh trên nắp để làm cho nó cứng hơn.

Hộp chia sợi quang có thể được gắn tường ngoài trời hoặc gắn cột:

Có tấm kim loại để cố định ở phía sau của hộp để gắn tường, nếu cần cột gắn, sẽ thêm 2pcs dây thép không gỉ.

Nội thất linh hoạt với 3 thiết kế khác nhau, tất cả đều được cố định ở dưới cùng của hộp với các ốc vít tự động.

1. tấm adapter với 2 thùng nối, tối đa 16 bộ adapter SC, và 24 cốt lõi slot hợp nhất. có băng velcro để gắn chặt các thùng.

2. 2 lớp: lớp 1 là một tấm, mặt trước là 16pcs adapter SC giữ trong 2 khung, mặt sau là cho splitter slot holder và 2pcs adapter SC hollers cho input của splitters,Lớp 2 là để ghép hợp nhất, mà hoàn toàn 16pcs tay áo không thể sửa chữa.

3. splitter cassette holder, tối đa có thể sử dụng 2pcs 1x8 splitter, hoặc 1pc 1x16 splitter module, ở phía sau của tấm, nó là các khe cắm cho tay áo nếu có thể.

Có bốn bộ kẹp cáp để cố định trên cáp ở phía dưới, tất cả các bộ phận kim loại là vật liệu thép không gỉ.

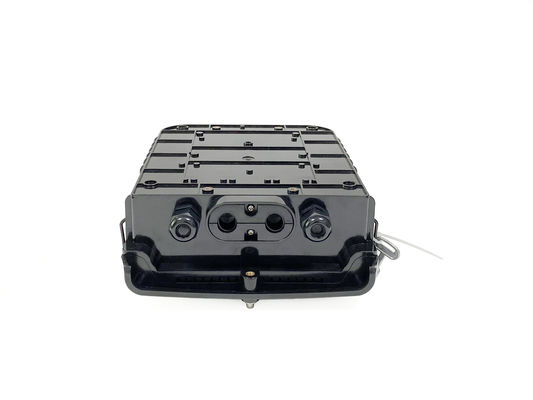

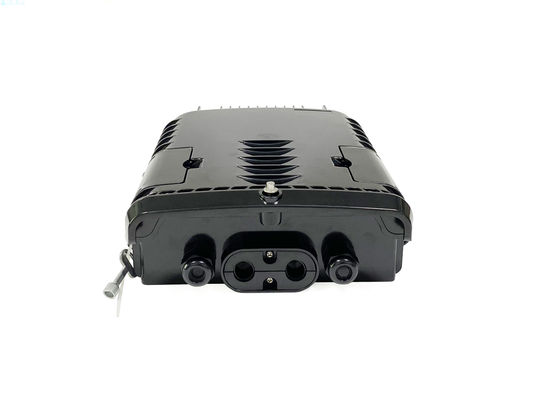

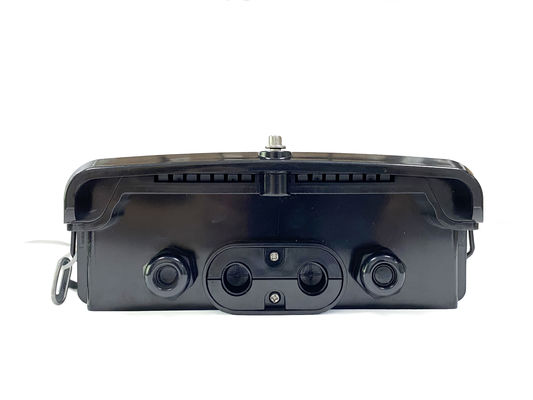

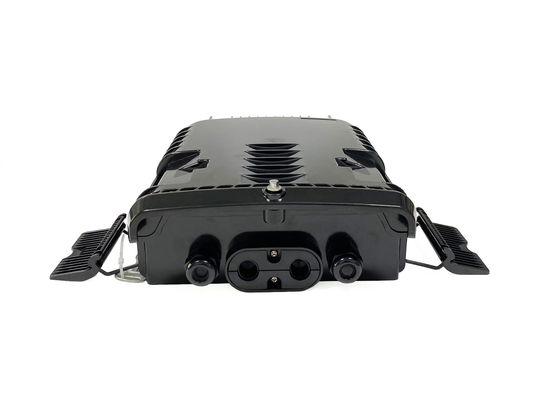

Cáp cổng là đặc biệt, cáp đầu vào là 1 trung span + 2 tuyến cáp PG13.5, đầu cắm cáp là16 chiếc khe cắm cáp rơi phẳng với cao su và vật cố định màu trắng để làm cho nó ở vị trí của nó.

Cơ thể hộp được làm bằng vật liệu kỹ thuật ABS PC nhựa cường độ cao, phù hợp với việc sử dụng ngoài trời, chống tia cực tím, thời gian sống dài khoảng 20 năm, dấu laser là nhãn dán.
