| Tên thương hiệu: | YINGDA |
| Số mẫu: | GJS-M5-JFT |
| MOQ: | 100 chiếc |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 5-15 ngày sau khi trả tiền |
| Điều khoản thanh toán: | T / T hoặc Western Union, L / C |

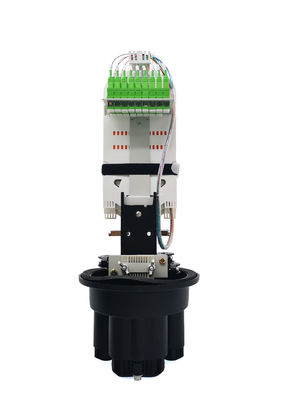

48 lõi Cáp thả FTTH IP68 Bộ chia sợi quang cơ khí Bộ chia mái vòm 1x32 1x16 1x8
Uncut 1x16 PLC Splitter 48 lõi Kết hợp Kết nối Vòm sợi quang Con dấu cơ khí FOSC

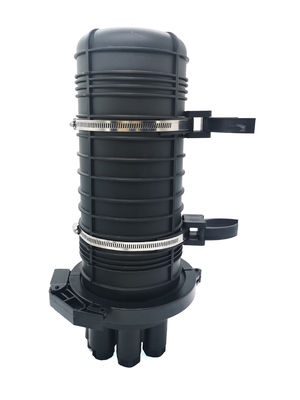

Vỏ bọc mối nối cáp quang GJS-M5-JFT là loại vỏ bọc dạng vòm, được sử dụng để kết nối trực tiếp trong quá trình truyền dẫn cáp quang và bảo vệ kết nối chung, với 4 lỗ đầu vào cáp tròn và 1 lỗ đầu vào cáp hình elip;nó thông qua con dấu cơ học;nó có thể được sử dụng để lắp đặt trên cao, treo cực, gắn tường và chôn lấp;hiệu suất niêm phong tốt, cài đặt đơn giản và phạm vi ứng dụng rộng rãi.
Sự chỉ rõ
| Mô hình | GJS-M5-JFT |
| Kích thước | Φ230 * 445mm |
| Đầu vào và lối ra cáp | 1oval (hoặc nhịp giữa) + 4 vòng |
| Đường kính cáp | Φ7-18 mm |
| Dung lượng khay nối | 24 lõi đơn |
| Tối đaKhay qty | 6 cái |
| Tối đaMối nối qty | 144cores (sợi đơn) |
| Tối đaTỷ lệ phân chia | 1:16 (2 cái), 1:32 (1pc), |
| Phương pháp niêm phong | Phốt cơ khí có ren, cao su silicone |
| Bán kính cong của sợi quang | ≥ 40mm |
| Mất thêm đĩa quang | ≤ 0,01dB |
| Phạm vi nhiệt độ | - 20 ° C ~ + 60 ° C |
| Khả năng chịu áp lực bên | ≥ 2000N / 10 cm |
| Chống va đập | ≥ 20n.M |
| Lớp bảo vệ | IP65 |
Đặc trưng
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------
Phụ kiện tiêu chuẩn:
bộ dụng cụ gắn cực, cờ lê bằng nhựa, cờ lê lục giác bên trong, vòng đệm cao su và bộ dụng cụ cho cổng cáp, ống bọc bảo vệ chống co nhiệt, dấu số, dây buộc nylon, v.v.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
Quy trình lắp đặt vỏ bọc sợi quang
Cáp quang đi vào từ điều khiển tài chính cáp quang trên đế.
Giá đỡ cáp dùng để khóa cáp, cho lõi thép xuyên vào cột lõi gia cường và ép chặt.
1. Lắp đặt cáp quang có lỗ bầu dục:
Lấy miếng đệm cao su, miếng chặn nhựa và phích cắm nhựa trong lỗ elip ra, cáp quang luồn qua miếng đệm cao su rồi thắt khóa trên khối nhựa, cuối cùng bạn thêm nút nhựa vào, dùng cờ lê vặn chặt bu lông và khóa đế để hoàn thành việc niêm phong đầu vào của cáp quang.
2. Cài đặt4 xung quanhcáp quang:
Vặn đai ốc nhựa của lỗ đầu vào cáp nhỏ, lấy phích cắm keo φ 27 ra, lắp các phụ kiện theo trình tự như hình bên dưới, cuối cùng dùng cờ lê vặn chặt đai ốc nhựa để bịt đầu vào cáp theo từng cặp. .

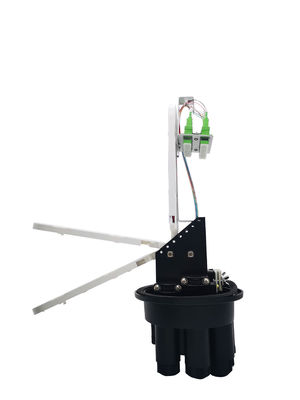

3. Tách quang: mangcáp quang đã tước vào khay hợp nhất để quấn dự trữ, hợp nhất đầu bím và đầu cáp cuối trong khe hợp nhất, lắp đầu nối bím vào đầu vào của bộ điều hợp, cắm đầu vào của bộ chia PLC vào đầu ra của bộ điều hợp , đầu ra của bộ chia được lắp vào đầu vào của bộ chuyển đổi, và cuối cùng cáp quang được dẫn ra ở đầu ra của bộ chuyển đổi.

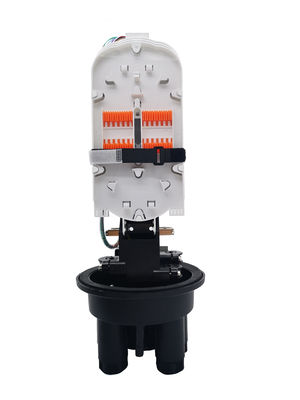

4. Hợp nhất trực tiếp:Đưa cáp đối đầu vào khay nhiệt hạch để cuộn dây dự trữ, sau đó hợp nhất hai đầu trong các rãnh nhiệt hạch.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
Ứng dụng:diret chôn, ống dẫn, trên không, viễn thông, di động, CATV, đường cao tốc, công ty băng thông rộng, v.v.
