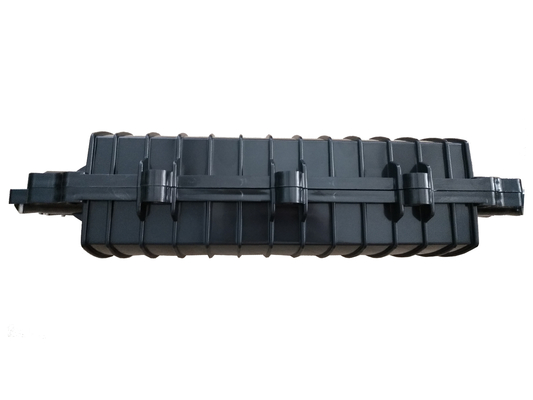

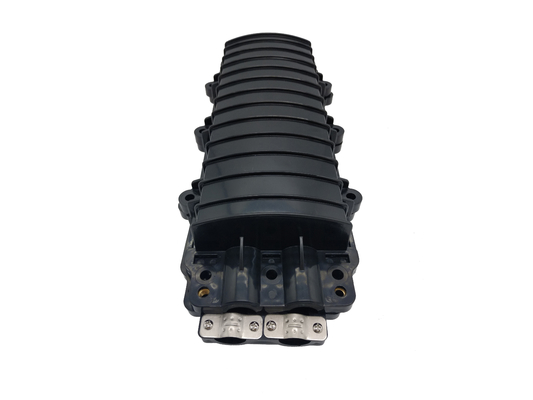

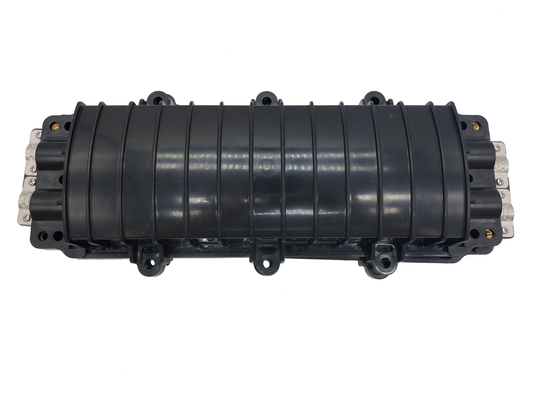

Vỏ nối sợi quang nội tuyến ABS 144 lõi 2 trong 2 ngoài Bọc kín miệng cống trên không
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | YINGDA |
| Chứng nhận | ISO, CE, ROSH |
| Số mô hình | GJS (04) 3Y |
| Số lượng đặt hàng tối thiểu | 100 CÁI |
| Giá bán | Negotiable |
| chi tiết đóng gói | 1pc / hộp, 10 chiếc / hộp carton |
| Thời gian giao hàng | 7 ngày sau khi nhận được thanh toán |
| Điều khoản thanh toán | T / T, MoneyGram, Western Union |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Vật chất | ABS đóng nội tuyến | Kích thước | 470x180x125 mm |
|---|---|---|---|
| công suất tối đa | Hộp cáp quang đơn 144 lõi | Cổng cáp | Đóng mối nối 2in 2 đầu |
| đường kính cáp | max. tối đa φ22mm φ22mm | Số lượng khay | Khay nối 6 cái 24 lõi |
| Khối lượng tịnh | 2,5kg | Nhiệt độ làm việc | -40 ℃ đến + 70 ℃ |
| Ứng dụng | IP68 ngoài trời trên không, ngầm, ống dẫn, chôn | ||
| Điểm nổi bật | Nẹp nối sợi quang nội tuyến ABS,Nẹp nối sợi quang 2 trong 2 ngoài,Nắp mối nối sợi quang chôn trên không |
||
Mô tả sản phẩm
144 lõi 2 trong 2 ngoài nội tuyến Nẹp nối sợi quang nằm ngang Buried trên không
Sản phẩm này phù hợp với nhiều kiểu cáp quang có cấu trúc khác nhau trong phạm vi φ22mm kết nối trực tiếp và nhánh của đường dây trên không / trên không, đường ống, chôn trực tiếp và đặt giếng, đồng thời nó cũng phù hợp với kết nối của tất cả các loại cáp điện thoại nội hạt bằng nhựa.
Mối nối sợi quang Făn uống
- Tất cả các chỉ số hoạt động của sản phẩm đều đáp ứng các yêu cầu của tiêu chuẩn quốc gia YD / t814-2004
- Hộp bên ngoài được làm bằng nhựa kỹ thuật có độ bền cao (ABS) nhập khẩu và được bổ sung chất chống lão hóa cho quá trình ép phun áp lực cao.Vòng cung hình bầu dục, trọng lượng nhẹ, độ bền cơ học cao, chống ăn mòn mạnh, chống sét, tuổi thọ dài, v.v.
- Các thành phần kim loại và chốt bên ngoài thân hộp được làm bằng thép không gỉ, tiện lợi tái sử dụng trong nhiều môi trường khác nhau.
- Hộp bên ngoài và đầu vào cáp được niêm phong bằng dải cao su tự dính (không lưu hóa), hiệu suất niêm phong đáng tin cậy và dễ dàng mở ra, sử dụng và bảo trì nhiều lần
- 3 loại vòng cáp độc đáo (O-ring) (φ 12.5mm, φ 17mm, φ 20mm) cho phép người dùng lựa chọn linh hoạt theo đường kính ngoài thực tế của cáp quang, nâng cao hiệu quả độ tin cậy và tính khả thi của việc niêm phong cáp đầu vào của hộp khớp.
- Các khay nối sợi cấu trúc chồng lên nhau trong hộp và thiết bị nối đất cách điện độc lập làm cho cấu hình dung lượng và độ giãn nở của sợi quang và nối đất linh hoạt, thuận tiện và an toàn.
- Thiết bị cố định cáp quang thứ cấp độc đáo giúp cho việc lắp đặt cáp quang trở nên chắc chắn và thuận tiện hơn.
Đặc điểm kỹ thuật hộp sợi quang
| MÔ HÌNH | GJS (04) 3Y |
| Kích thước (L * W * H) | 465 * 180 * 120mm |
| công suất tối đa | 144cores sợi chùm |
| Sức chứa của mỗi khay | 24cores |
| Số lượng khay tối đa | 6 cái |
| Cổng cáp | 2 trong 2 ra |
| Đường kính cáp | φ22mm |
| Khối lượng tịnh | 2,5kg |
| Vật chất | ABS |
| Bán kính cong của sợi quang | ≥ 40mm |
| Mất thêm sợi quang | ≤ 0,01dB |
| Chiều dài của sợi quang dự trữ | ≥ 1,6m |
| Phạm vi nhiệt độ | - 40 ℃ ~ + 70 ℃ |
| Khả năng chịu áp lực bên | ≥ 2000N / 10 cm |
| Chống va đập | ≥ 20n m |
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
Phụ kiện tiêu chuẩn đóng mối nối sợi quang
| Cơ thể chính | 1 bộ |
| Khay nối | 1-6 chiếc (được định cấu hình theo yêu cầu) |
| Ống bảo vệ co nhiệt | 1-12 túi (được cấu hình theo yêu cầu) (bao gồm ống bảo vệ co nhiệt, dấu số, dây buộc nylon, giấy cát, v.v.) |
| Gói thép không gỉ | 1 túi (bu lông và đai ốc M5 * 30 2 bộ, 2 móc, Φ 8 miếng đệm phẳng, 12 miếng bu lông thép không gỉ M8 × 12 35, 8 miếng bu lông thép không gỉ M5 × 20, bộ phận ép cáp thép không gỉ 4 miếng, cờ lê lục giác 1 miếng) |
| Gói phụ kiện nhựa | 1 túi (bao gồm 2 phích cắm, mỗi phích cắm 8 miếng trong số Φ 12,5, Φ 17 vòng cáp |
| Băng keo tự dính | 1 cuộn |
| Chất bịt kín (đóng gói dải + đóng gói cuộn) | Mỗi loại 1 hộp |
Hộp nối sợi quang Các điểm hoạt động chính
- Chọn vòng cáp phù hợp với đường kính ngoài của sợi cáp quang để luồn sâu vào trong sợi cáp quang, bóc sợi cáp quang, loại bỏ lớp vỏ bọc bên ngoài, lớp vỏ bọc bên trong và ống lỏng, làm sạch và loại bỏ keo đổ dầu trong cáp, và để Chiều dài sợi quang 1,1 ~ 1,6m và lõi thép 30 ~ 50mm.
- Cố định kẹp cáp, cố định cáp quang, cố định cáp quang tăng cường lõi thép.Nếu đường kính nhỏ hơn 10mm, phần cố định của cáp quang phải được quấn bằng băng cao su tự dính để đường kính đạt 12mm trước khi cố định.
- Sợi quang được đưa vào đĩa hàn và ống co nhiệt và ống nhiệt nóng chảy được đặt trên bất kỳ sợi quang nào được nối.Sau khi sợi quang được hàn, di chuyển bộ tản nhiệt và ống nhiệt nóng chảy, đồng thời đặt trục gá gia cường bằng thép không gỉ (hoặc thạch anh) để làm điểm hợp nhất sợi quang ở giữa ống bảo vệ sợi quang.Làm nóng ống bảo vệ một cách thích hợp để hợp nhất sợi quang và ống bảo vệ thành một, và mối nối sợi quang được bảo vệ được kẹp vào rãnh sợi (có thể phân bố 24 lõi sợi quang trên mỗi đĩa hàn)
- Đặt đều các sợi quang còn lại vào đĩa hàn cáp quang, đồng thời căn chỉnh và định vị các sợi quang đã cuộn bằng dây buộc nylon.Đĩa hàn thường được sử dụng từ dưới lên trên.Sau khi tất cả các sợi quang được kết nối, hãy phủ lớp trên cùng của đĩa hàn và cố định nó.
- Xác định vị trí và sử dụng dây tiếp đất theo yêu cầu của thiết kế kỹ thuật.
- Quấn cáp quang xung quanh vị trí tương ứng của đầu vào cáp của vỏ hộp đầu nối, đệm các dải làm kín vào các rãnh làm kín ở hai bên mép của vỏ hộp đầu nối, đóng hai đầu vỏ lại và siết chặt bu lông inox.Ứng suất của bu lông phải đối xứng và đồng nhất cho đến khi tất cả các bu lông được siết chặt.
- Theo yêu cầu đặt, tự định vị và cố định giá treo để đặt.
