| Tên thương hiệu: | YINGDA |
| Số mẫu: | Bộ chia PLC 1: 9 |
| MOQ: | 100 CÁI |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8 ngày sau khi thanh toán |
| Điều khoản thanh toán: | Western Union, T / T, MoneyGram |

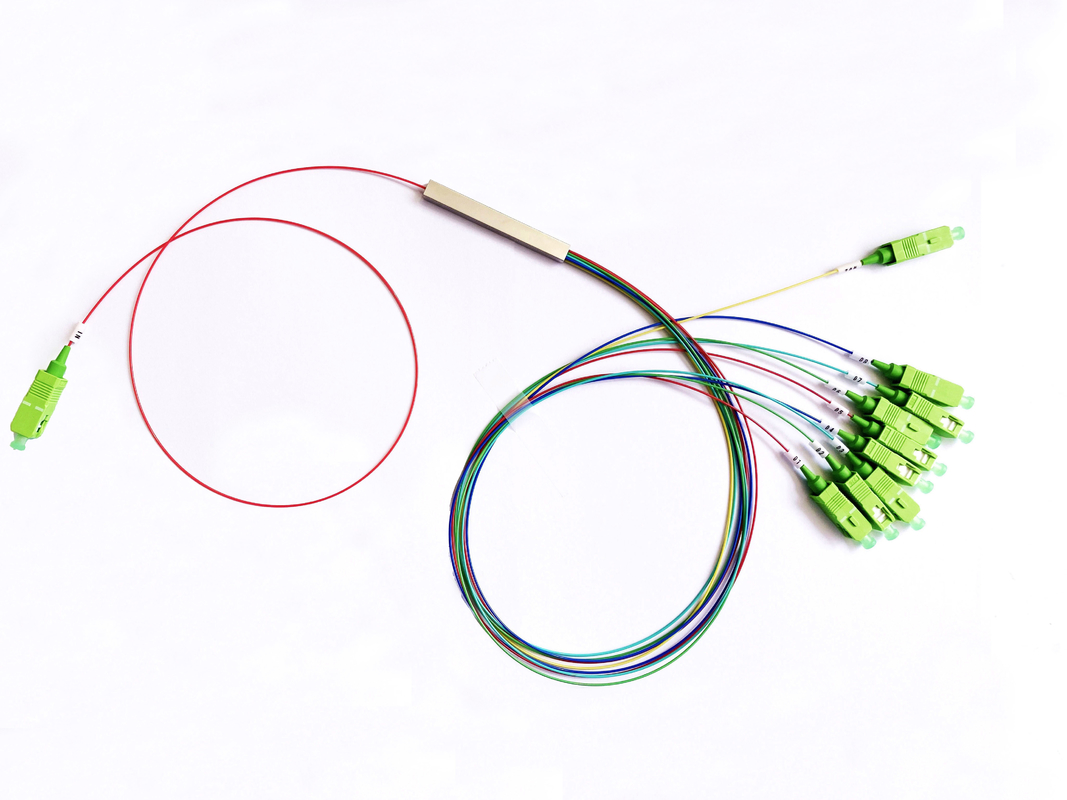

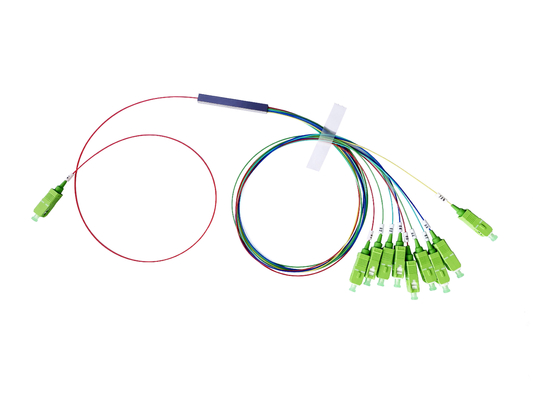

FTTR 1:9 1x9 70/30 Không cân bằng sợi quang Mini Splitter ống thép NAP 1X2 + 1X8 Splitter
Chi tiết nhanh về 1X9 PLC Fiber Optica Splitter
Bộ chia quang là một trong những thành phần quan trọng nhất trong mạng FTTH.nhu cầu cho 1x3 1x6 1x5 1x9 1x12 1x24 đơn chế độ và đa chế độ splitter đang tăng, và chúng có thể đáp ứng tốt hơn nhu cầu của thị trường về tỷ lệ phân tách ánh sáng đặc biệt.Ngược lại, sự phổ biến quy mô lớn của chip phân tách 1x9 làm giảm đáng kể chi phí của dây điện mạng liên quan, nhưng đảm bảo hiệu suất quang học lâu dài tốt hơn so với các bộ ghép hợp nhất.
Máy chia sợi quang Đặc điểm
• Mất ít khi chèn và mất nhiều khi trả lại
• Hệ thống sàng lọc tự động PDL ((PDL cực thấp có sẵn)
• Độ tin cậy và ổn định cao
• Cây kết nối có thể lên đến lớp B
• 100% thử nghiệm 3D bởi Daisi và Sumix
• Kiểm tra chu kỳ nhiệt độ cao thấp
• Kiểm tra 100% trước khi giao hàng
• Giải pháp cáp FTTH có thể được thiết kế
1x9 SplitterThông số kỹ thuật
| Tỷ lệ chia (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Độ dài sóng hoạt động (nm) | 1260-1650 | ||||
| Loại sợi | G657A hoặc tùy chỉnh | ||||
| ILmax ((dB) | kênh 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| kênh 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | Kênh 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| Mất lợi nhuận (dB) | ≥ 55 | ||||
| Định hướng (dB) | ≥ 55 | ||||
| PDL (tối đa) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Đồng nhất (tối đa) | 0.8 | 0.8 | 0.8 | 0.8 | |
| Mất phụ thuộc độ dài sóng (dB) | ≤0.3 | ||||
| TDL (tối đa) | 0.5 | ||||
| Nhiệt độ hoạt động | -40 ~ +85 | ||||
| Nhiệt độ lưu trữ | -40 ~ +85 | ||||
| Kích thước (mm) / LXWXH | Sợi trần | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| Hộp ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Lưu ý:
1. Được chỉ định mà không có đầu nối
2Thêm thêm 0.2dB mất tích bao gồm cả các đầu nối
Tỷ lệ chia quang không cân bằng Thông tin chi tiết:

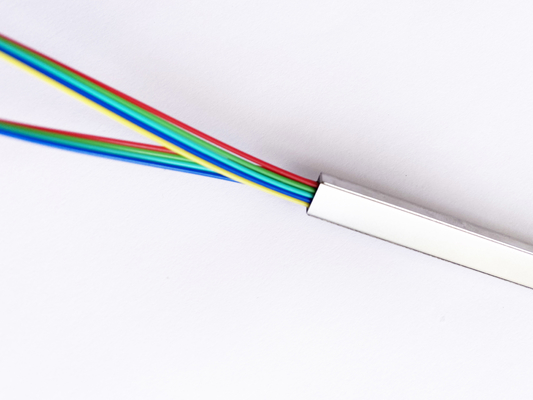

1x9 splitter không cân bằng sử dụng cùng một ống thép 60 * 7 * 4mm như 1x8 splitter, đầu vào 1, đầu ra 9 = 4 * 2 + 1pcs mảng sợi.
Màu sợi màu sắc, ống 900um lỏng có thể được tùy chỉnh, như màu xanh, cam, xanh lá cây, nâu, xám, trắng, đỏ, đen, vv, với các dấu số để phân biệt.
Để phân biệt tỷ lệ phân chia, sử dụng màu khác nhau như màu xanh để đánh dấu, chip đặc biệt này 1x9 đảm bảo tỷ lệ phân chia không cân bằng không bằng các loại,có thể đáp ứng các yêu cầu đặc biệt và ứng dụng quang học linh hoạt, và được sử dụng rộng rãi trong mạng FTTR 5G;
Khả năng phát ra của bộ chia quang có thể được chia thành 70/30 80/20 60/40 hoặc 85/15% 4 loại;

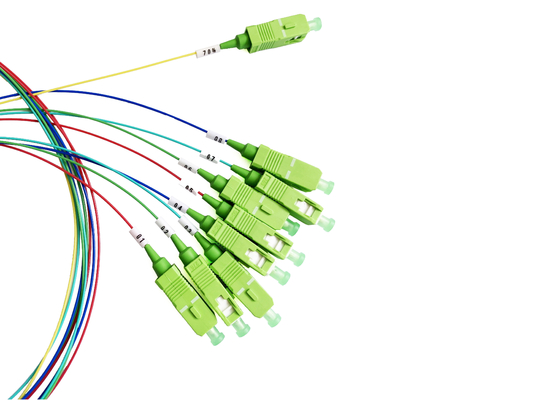

Tất cả các loại kết nối quang có thể được sử dụng, như SC FC LC ST; Phương pháp Ba Lan: UPC, APC;
Input output chiều dài đuôi: 0.5meter, 1meter, 1.5meter, vv
Ứng dụng GPON Splitter
Nếu mua 1: 9 splitter quang loại không blockless chỉ, sẽ đóng gói trong hộp bong bóng với báo cáo thử nghiệm.
Được kết thúc trước với các đầu nối và lắp ráp trong hộp ngủ quang hoặc hộp phân phối được chấp nhận tại nhà máy trước khi giao hàng.
Thường xuyên làm việc với hộp sợi CTO
Hộp sợi CTO 10 lõi Hộp sợi CTO 12 lõi
băng hình
băng hình
|
