| MOQ: | 100 chiếc |
| giá bán: | 1.1USD-4.58USD |
| Bao bì tiêu chuẩn: | 1pc / hộp, 80 chiếc / hộp carton |
| Delivery period: | 5-8 ngày sau khi thanh toán |
| phương thức thanh toán: | Western Union, T / T, MoneyGram |
| năng lực cung cấp: | 10.000 PCS mỗi tháng |

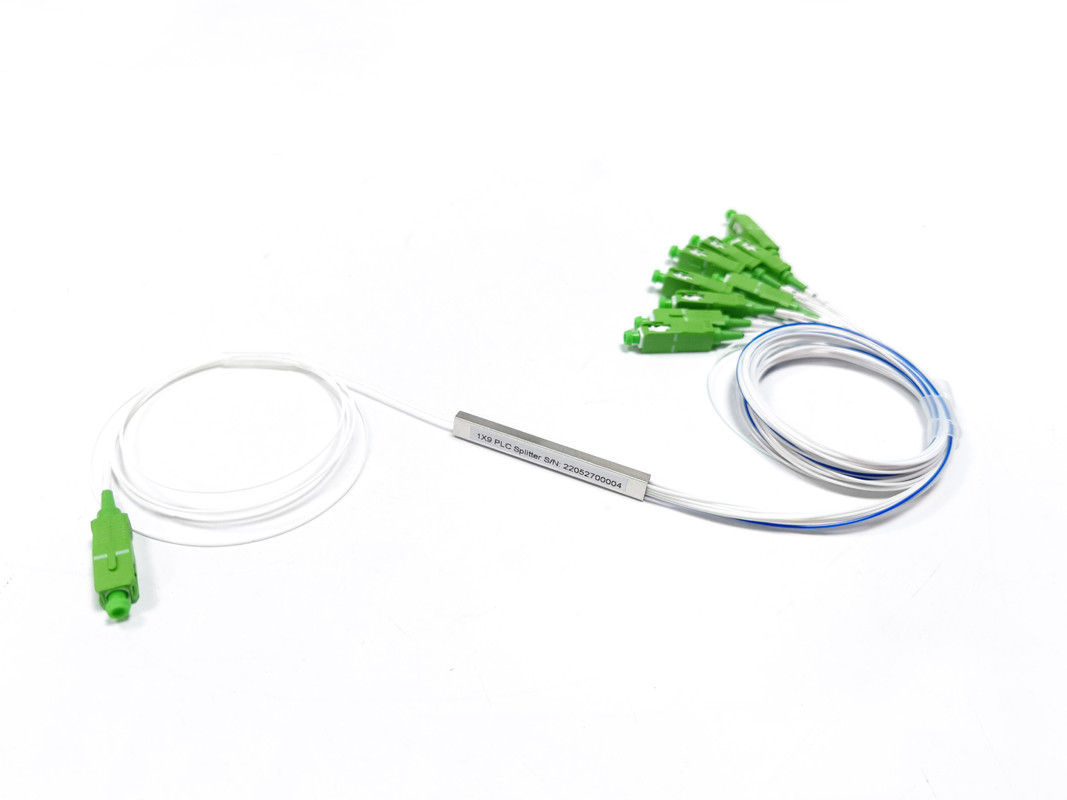

1: 9 1x9 70/30 Bộ chia PLC sợi quang không cân bằng Chế độ đơn SC APC G657A1 1Meter
Bộ chia Planar Lightwave Circuit (PLC) là một loại thiết bị quản lý nguồn quang được chế tạo bằng công nghệ ống dẫn sóng quang silica để phân phối tín hiệu quang từ Văn phòng Trung tâm (CO) đến nhiều vị trí tiền đề.
Đặc trưng
• Tổn thất chèn thấp và tổn thất lợi nhuận cao
• Hệ thống sàng lọc tự động PDL (Có sẵn PDL cực thấp)
• Độ tin cậy và độ ổn định cao
• Đầu nối có thể lên đến cấp B
• 100% 3D được kiểm tra bởi Daisi và Sumix
Bộ chia 1x9Sự chỉ rõ
| Tỷ lệ phân chia (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Bước sóng hoạt động (nm) | 1260-1650 | ||||
| Loại sợi | G657A hoặc tùy chỉnh | ||||
| IL tối đa (dB) | kênh 1 | 1,6 | 1,8 | 2.1 | 2,7 |
| kênh 2-9 | 21.0 | 18,6 | 16,5 | 15.1 | |
| IL uni (dB) | Kênh 2-9 | 1,8 | 1,8 | 1,8 | 1,8 |
| Suy hao trở lại (dB) | ≥55 | ||||
| Định hướng (dB) | ≥55 | ||||
| PDL (tối đa) | 0,3 | 0,3 | 0,3 | 0,3 | |
| Tính đồng nhất (tối đa) | 0,8 | 0,8 | 0,8 | 0,8 | |
| Suy hao phụ thuộc bước sóng (dB) | ≤0,3 | ||||
| TDL (tối đa) | 0,5 | ||||
| Nhiệt độ hoạt động | -40 ~ + 85 | ||||
| Nhiệt độ bảo quản | -40 ~ + 85 | ||||
| Kích thước (mm) / LXWXH | Sợi trần | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| Hộp ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Ghi chú:
1. Được chỉ định không có đầu nối
2. Thêm một khoản mất thêm 0,2dB bao gồm các đầu nối
Đầu ra của bộ chia quang học có thể chia thành các loại 70/30 80/20 60/40 hoặc 85/15%, để phân biệt khẩu phần phân chia, hãy sử dụng màu sắc khác nhau như màu xanh lam để đánh dấu, con chip đặc biệt 1x9 này đảm bảo tỷ lệ phân chia không cân bằng không bằng nhau loại, có thể đáp ứng các yêu cầu đặc biệt và ứng dụng quang học linh hoạt, và được sử dụng rộng rãi trong mạng 5G FTTR.
Bộ chia không cân bằng 1x9 sử dụng cùng một ống thép 60 * 7 * 4mm như bộ chia 1x8, đầu vào 1, đầu ra 9 = 4 * 2 + 1 mảng sợi.
Màu sợi có nhiều màu sắc, ống rời 900um có thể được tùy chỉnh, như xanh dương, cam, xanh lá cây, nâu, xám, trắng, đỏ, đen, v.v., với các dấu số để phân biệt.
Tất cả các loại đầu nối quang đều có thể được sử dụng, như SC FC LC ST;
Phương pháp đánh bóng: UPC, APC
Chiều dài bím tóc đầu vào: 0,5 mét, 1 mét, 1,5 mét, v.v.
Đăng kí
Nếu chỉ mua bộ chia quang loại 1: 9 loại không khối, sẽ đóng gói trong hộp vỉ kèm theo báo cáo kiểm nghiệm.Ống, đầu nối hoặc dây cáp sẽ được cố định trong hộp vỉ với lớp bảo vệ tốt.
Được kết thúc sẵn với các đầu nối và lắp ráp trong hộp nap quang hoặc hộp phân phối được chấp nhận tại nhà máy trước khi giao hàng.
