96 Sợi MPO MTP Phân tích quang học Phân tích Data Center Hệ thống cáp mật độ cao

Thông tin chi tiết nhanh về tấm vá sợi quang 1U

• Công suất tối đa: 96 lõi
• 24 lõi MPO cassette, tổng cộng 4pcs
• Tổng cộng 48pcs LC nối hai
• Bảng vá trượt 1U giá đỡ với ngăn kéo kim loại

MPOTính năng bảng điều chỉnh

• Tiêu chuẩn: IEC / EN 61754-7 (kết nối MPO) và TIA-568-B.1-7
• Hệ thống kết nối mô-đun: Các thành phần kết nối sợi quang được kết thúc trước tại nhà máy, bất kỳ chiều dài nào và bất kỳ sợi quang SM & mm nào, cáp thân và hộp mô-đun, dễ cài đặt,Giải pháp hệ thống plug and play
• Hệ thống kết nối mật độ cao: thiết kế nhỏ gọn, kết nối 12 lõi, lên đến 96 lõi sợi quang 1U
• Sau khi kết thúc và thử nghiệm trước nhà máy, đảm bảo chất lượng và tính nhất quán vượt quá nhu cầu của 10Gbit

Thông số kỹ thuật của MTP Patch Panel

Thông số kỹ thuật của bộ kết nối sợi quang

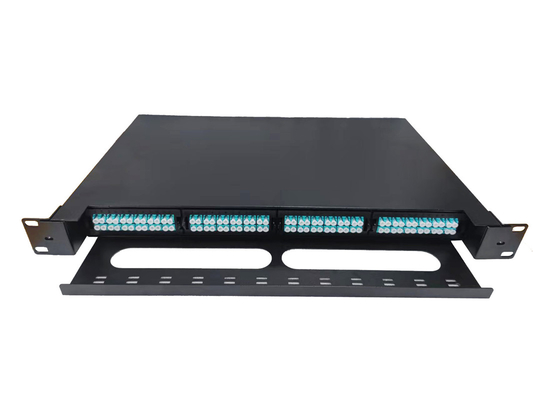

1U rack mount patch panel, phù hợp với khung phân tán quang học chuẩn 19 inch, gắn tai ở cả hai bên để cố định trên ODF.

Khung sợi quang này được làm bằng thép cuộn có màu đen và có khu vực quản lý sợi lớn ở tấm phía trước.

- - - - - - - - -

Số lượng cáp nhập và đường kính cáp có thể được tùy chỉnh, tất cả các cổng với kẹp cáp và thiết bị nội bộ dễ dàng vận hành.

- - - - - - - - -

Loại tấm vá sợi này có khay trượt kim loại ở cả hai bên, dễ dàng vận hành ở phía trước sau khi lấy toàn bộ nội bộ ra, không cần phải mở nắp trên.

- - - - - - - - -

1U rack tối đa lắp đặt 4 máy MPO cassette, mỗi máy có 24 sợi mô-đun với bộ chuyển đổi MPO MTP, dây vá MPO LC và bộ chuyển đổi LC.

có thể sử dụng 8fibers, 12fibers hoặc 24fibers MPO theo yêu cầu của khách hàng.

- - - - - - - - -

- - - - - - - - -

Các mục tiêu chuẩn để cấu hình

Bảng vá này có thể tải đầy đủ với 8pcs cáp xe tải MPO-mpo, 8pcs 12cores MPO LC cáp vá lắp ráp, 8pcs MPO MTP adapters, LC cặp 12 * 4 = 48pcs;

Nếu khách hàng cần, lắp ráp dây cáp trước tại nhà máy và đóng gói chúng trước khi giao hàng.

Kiểm tra 100% trước khi giao hàng, đảm bảo chất lượng.
