| Tên thương hiệu: | YINGDA |
| Số mẫu: | Bộ chia sợi quang 1x32 |
| MOQ: | 100 chiếc |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8 ngày sau khi thanh toán |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, MoneyGram |

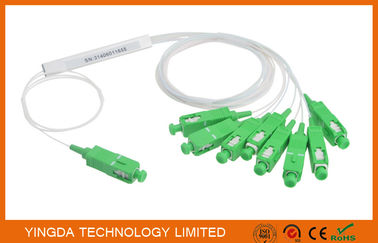

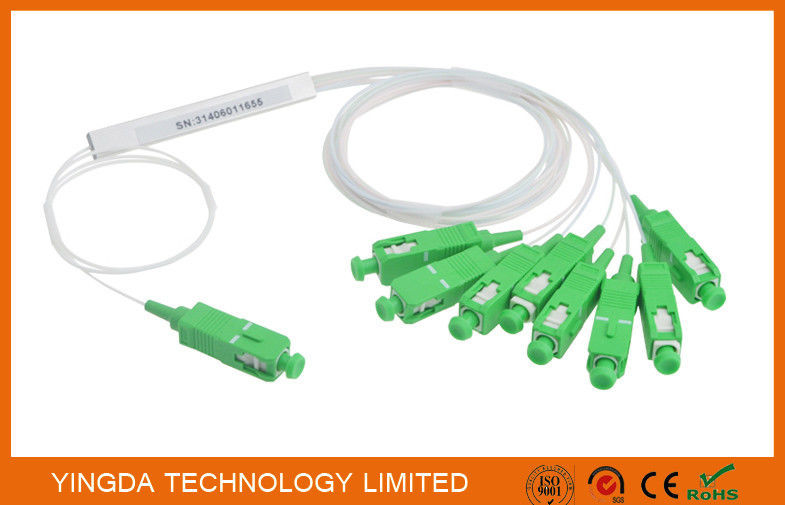

GPON 1:32Mini Fiber Optical Splitter Planar Lightwave Circuit với ống thép kết nối SC / UPC
YINGDA cung cấp toàn bộ loạt các sản phẩm phân tách 1xN và 2xN.Bộ chia mạch sóng ánh sáng phẳng (PLC) là một loại thiết bị quản lý năng lượng quang học được chế tạo bằng công nghệ dẫn sóng quang học silicaNó có kích thước nhỏ, độ tin cậy cao, phạm vi bước sóng hoạt động rộng và sự đồng nhất kênh qua kênh tốt, và được sử dụng rộng rãi trong các mạng PON để nhận ra chia công suất tín hiệu quang học.
Tất cả các sản phẩm đáp ứng các yêu cầu GR-1209-CORE và GR-1221-CORE.
Cấu trúc bên trong ống chia:
Tính năngcủaMáy chia sợi quang:
- Đồng nhất tốt và giảm mất tích chèn
- Mất phụ thuộc phân cực thấp
- Sự ổn định môi trường tuyệt vời
- Sự ổn định Telcordia GR-1221 và GR-1209
- Độ tin cậy và ổn định cao
Telcordia GR-1209 & GR-1221-CORE phù hợp
Tỷ lệ tuyệt chủng phân cực cao và đồng nhất tuyệt vời
Vật liệu áo khoác có nhiệt độ hoạt động từ -40 đến +85 °C
Gói nhỏ, thuận tiện cho các khu vực ứng dụng nhỏ và mật độ cao
Cung cấp thiết kế và cấu hình độc đáo & hỗ trợ các ứng dụng tiêu chuẩn công nghiệp
Ứng dụng
1 × N PLC Splitter thông số kỹ thuật
| Các cảng | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
| Độ dài sóng hoạt động (nm) | 1260~1650 | ||||||
| Mất tích nhập (dB) | Max ((P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | 20.5/21.0 |
| Sự đồng nhất mất mát (dB) | Tối đa | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| PDL (dB) | Tối đa | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 |
| Mất lợi nhuận (dB) | Khoảng phút | UPC:50 APC:55 | |||||
| Định hướng (dB) | Khoảng phút | 55 | |||||
| Sợi đầu vào tiêu chuẩn | Tải đơn SM không nhạy uốn cong (ITU G.657A) | ||||||
| Sợi đầu ra tiêu chuẩn | Sợi băng SM không nhạy nắn (ITU G.657A) | ||||||
| Màu xuất chuẩn | Màu xanh,Màu cam,Màu xanh lá cây,Màu xám,Màu trắng,Màu đỏ,Mắc (TIA/EIA 598-B) | ||||||
| Max.Optical Power ((mw) | 300 | ||||||
| Phạm vi độ ẩm | 5% ~ 85% | ||||||
| Nhiệt độ hoạt động ((°C) | -40~+85 | ||||||
| Nhiệt độ lưu trữ ((°C) | -40~+85 | ||||||
| Tùy chọn kết nối | FC/SC/LC/ST/MU/E2000 | ||||||
| Tùy chọn đóng gói | Thiết bị khỏa thân*Mini Tube*ABS Module*LGX Box*19'/23' Rack-mount | ||||||
|
* Telcordia GR-1221-CORE&G-1209-CORE phù hợp. |
|||||||
Chi tiết sản phẩm
PLC splitter đầu vào và đầu ra màu sắc, kết nối, chiều dài có thể được quyết định bởi khách hàng: trắng, xanh dương, xanh lá cây, đỏ.. vv ống thép có thể in một nhãn với logo của khách hàng,số bộ phận hoặc các chi tiết quan trọng khác.
sợi ruyện bên trong: 4x8fibers, đầu vào: 1 hoặc 2 series ok, gói theo hộp, bảo vệ tốt hơn cho các kết nối và sợi.
Thông tin đặt hàng
| Loại | Kích thước bao bì | Cảng | Loại sợi | Input/output | Chiều dài sợi | kết nối |
| PLCS | BF = sợi trần FO=fan-out MD = mô-đun MB = hộp kim loại |
01X02 01x04 01x08 ...... 02x16 02x32 02x64 |
0=G652D 1=G657A C = Tùy chỉnh |
1 = sợi trần 2=900μm đệm chặt 3=2,0mm ống lỏng 4=3,0mm ống lỏng |
1=1m 2=1,5m C = Tùy chỉnh |
0 = không có đầu nối |
Câu hỏi thường gặp
Q: Bạn là công ty thương mại hay nhà sản xuất?
A: Chúng tôi là nhà sản xuất ban đầu. Chúng tôi có thể làm OEM / ODM business.Our công ty chủ yếu sản xuất hộp sợi quang.
Q: Thời gian giao hàng của bạn là bao lâu?
A:Thời gian giao hàng mua hàng nhóm: 30-60 ngày; Thời gian giao hàng chung: 20 ngày.
Q: Điều khoản thanh toán của bạn là gì?
A:T/T 30% tiền đặt cọc, và 70% trước khi giao hàng.
Q: Bảo hành là gì?
A:Bảo hành miễn phí là một năm kể từ ngày ủy quyền đủ điều kiện. Nếu có bất kỳ lỗi nào cho sản phẩm của chúng tôi trong thời gian bảo hành miễn phí, chúng tôi sẽ sửa chữa nó và thay thế bộ phận lỗi miễn phí.
