| Tên thương hiệu: | YINGDA |
| Số mẫu: | MTP-LC duplex 8Fibers |
| MOQ: | 100 CHIẾC |
| giá bán: | 0.2USD-100USD |
| Thời gian giao hàng: | 7 ngày sau khi thanh toán |

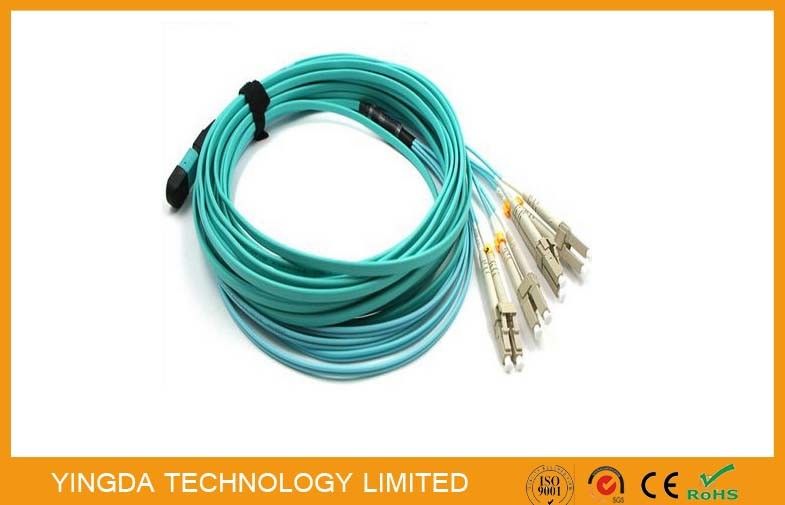

MPO- 8 LC 3 M Patch Cord, QSFP + SR4 Transceivers quang học MTP MPO Cable Patch Cord
|
Mô hình |
Loại sợi |
Loại cáp |
Bộ kết nối loại |
Giày đường kính |
Tiếng Ba Lan phương pháp |
Chiều dài |
|
MPO-8LC-OM3-3M |
8Fiber OM3 50/125μm |
Cáp băng |
Đàn bà MPO |
3.0mm |
PC |
3M |
Lưu ý về cáp MPO:
Cáp vá này là MTP-8LC, có thể kết nối các bộ thu quang QSFP-SR4.0.7dB.
Chiều dài có thể tùy chỉnh.
Các đầu nối có thể được tùy chỉnh.
Thời gian dẫn: khoảng 1 tuần.
Mô tả cáp MPO MTP
MPO (Multifiber Push On) nói chung là các đầu nối dòng MT. Mặt cuối ferrule dòng MT kết nối chính xác thông qua các chân hướng dẫn 0,7mm 2pcs và lỗ hướng dẫn ở cả hai bên. MPO có thể có thiết kế 2-12 lõi,tối đa 24 lõiHiện nay, hầu hết sử dụng kết nối 8Fiber và 12Fiber.
Bộ kết nối MPO có kích thước nhỏ gọn, đa sợi, nhỏ, được áp dụng rộng rãi cho môi trường đường quang tích hợp mật độ cao trong quy trình định tuyến, ứng dụng FTTX. và 40/100G kết nối SFP,Bộ thu SFP + bên trong thiết bị.
YINGDA có nhiều năm kinh nghiệm trong quản lý sản xuất, có thể cung cấp một loạt các cáp xe tải MPO, dây chuyền cáp, cáp fanout với bộ phá vỡ(tròn hoặc vuông 2-24 lõi 0.9mm, 2.0mm fan-out)Tất cả các sản phẩm phù hợp với Telcordia-GR-326, tiêu chuẩn IEC và các yêu cầu ROHS.
Cáp MPO đến MPO Thông tin đặt hàng
|
Mô hình |
Thông số kỹ thuật |
Chiều dài. |
Cáp |
|
MPO-MPO-OM3-1M |
MTP-MTP/MPO-MPO OM3 50/125um dây cáp dán sợi quang 8Sợi |
1m |
Cáp băng |
|
MPO-MPO-OM3-2M |
MTP-MTP/MPO-MPO OM3 50/125um dây cáp dán sợi quang 8Sợi |
2m |
Cáp phẳng |
|
MPO-MPO-OM3-3M |
MTP-MTP/MPO-MPO OM3 50/125um dây cáp dán sợi quang 8Sợi |
3m |
Cáp tròn |
|
... |
... |
... |
... |
Các thông số kỹ thuật về cáp MPO 12
|
Điểm |
Các thông số |
|
Bộ kết nối |
MPO |
|
Loại sợi |
MM (PC) |
|
Độ dài sóng làm việc |
850nm, 1300nm |
|
Độ dài sóng thử nghiệm |
850nm, 1300nm |
|
Phương pháp đánh bóng mặt cuối |
PC |
|
Mất tích nhập |
MPO: điển hình ≤0,40dB, tối đa ≤0,75dB |
|
Lợi nhuận mất mát |
≥50dB |
|
Cáp áp dụng |
MPO: dây cáp dây chuyền hoặc dây chuyền |
|
Khả năng lặp lại |
≤0,10dB |
|
Khả năng trao đổi |
≤0,20dB |
|
Độ bền |
≤0,20dB (sau 500 lần giao phối) |
|
Lực kéo dọc |
≥ 120N ((trừ 0.9mmcable) hoặc tùy chỉnh |
|
Nhiệt độ hoạt động |
-20°C đến +70°C |
|
Nhiệt độ lưu trữ |
-40°C đến +85°C |
Cấu trúc kết nối nữ MPO
Làm thế nào để xác nhận người kết nối nam hay nữ?
Các kết nối nam với 2 pin, và các kết nối nữ với 2 lỗ hướng dẫn.
Kết nối có màu sắc khác nhau tùy chọn, cáp vá SM thông thường là kết nối màu xanh đậm, màu vàng là cáp vá Elite-IL.
Xưởng sản xuất cáp MPO của YINGDA
YINGDA cung cấp cáp xe tải MPO, cáp breakout, cáp gió, hộp LGX Module, 1U 96fibers mpo patch panel.
