| Tên thương hiệu: | YINGDA |
| Số mẫu: | YDPG-SCAXXX-9804-2D015 |
| MOQ: | 50 máy tính |
| giá bán: | 0.16USD-19.9USD |
| Thời gian giao hàng: | 7 ngày sau khi thanh toán |
| Điều khoản thanh toán: | Western Union, T / T |

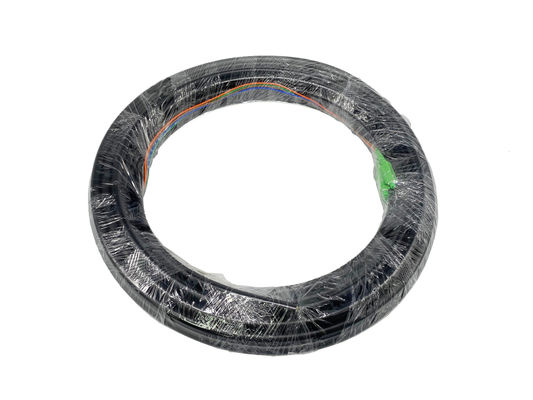

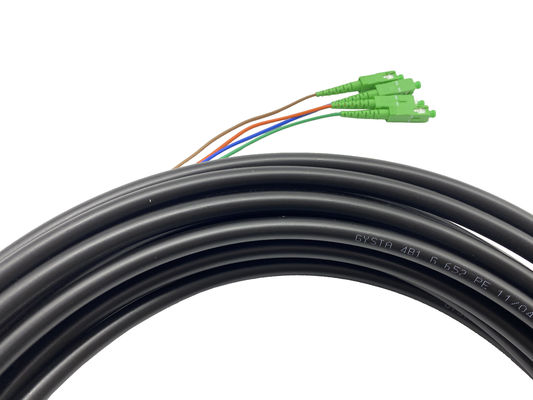

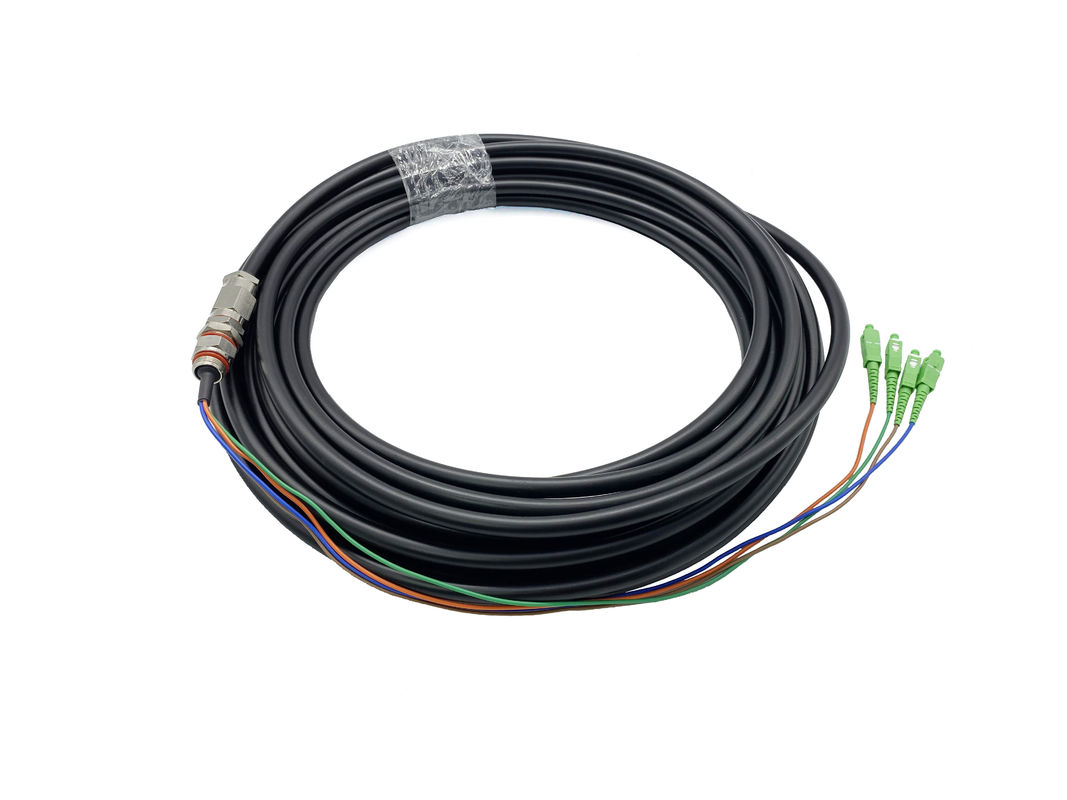

Dây cáp quang không thấm nước bằng đồng nhôm 4 lõi SC FC APC 9,8mm Cáp quân sự PE

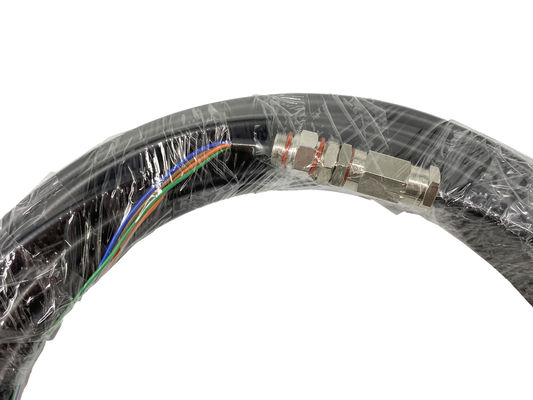

Dây buộc / dây Patch không thấm nước có thể sử dụng trong môi trường khắc nghiệt.Nó chủ yếu được sử dụng trong kết nối ngoài trời của bộ phát quang.Dây buộc bằng sợi chống thấm được thiết kế với bộ chống thấm được gia cố bằng thép không gỉ và dây cáp bọc PE ngoài trời được bọc thép.
Đặc điểm kỹ thuật kết nối quang học
| Tham số | Đơn vị | Dây bím / Dây vá bằng sợi chống thấm nước | |||
| SM | MM | ||||
| máy tính | UPC | APC | máy tính | ||
| sInsertion mất (điển hình) | dB | ≤0,3 | ≤0,2 | ≤0,3 | ≤0,2 |
| Trả lại mất mát | dB | ≥45 | ≥50 | ≥60 | ≥35 |
| Bước sóng hoạt động | nm | 1310, 1550 | |||
| Khả năng trao đổi | dB | ≤0,2 | |||
| Rung động | dB | ≤0,2 | |||
| Nhiệt độ hoạt động | ℃ | -40 ~ 75 | |||
| Nhiệt độ bảo quản | ℃ | -45 ~ 85 | |||
| Đường kính dây bên trong | mm | φ3.0, φ2.0, φ0.9 | |||
| Lõi sợi | Lõi | 4, 6, 8, 12, 24,… sợi | |||
| Đầu nối áp dụng | FC, SC, ST, MU, LC | ||||
| Vật liệu kết nối không thấm nước | Nhôm hoặc đồng tùy chọn. | ||||
| Kích thước hình học của mặt cuối |
Bán kính cong: 10-25 (PC / UPC), 5-12 (APC) Độ lệch đỉnh: 0-50um Suy giảm sợi quang: - 100 ~ + 100nm |
||||
| Tiêu chuẩn | NTT, TELCORDIA, IEC ITU, UL94-V0 | ||||
Cấu trúc cáp
Cáp chống thấm sử dụng một hoặc nhiều sợi cáp quang lõi đơn xung quanh một bộ phận cường độ trung tâm để bện lại, băng nhựa composite bọc theo chiều dọc, áo bọc cáp ép bên ngoài.
Tính năngNS
Đơn xin
Kỹ thuật cơ khí:
| Lõi sợi | dia ngoài.(mm) | trọng lượng (kg / km) | tối đa. tăng áp (N) | Min.bán kính uốn cong (mm) | ||
| thời gian ngắn | dài hạn | cài đặt | đang làm việc | |||
| <6 điểm | 9,8 | 80 | 1000 | 300 | 20D | 10D |
| 11,8 | 110 | 1000 | 300 | 20D | 10D | |
| Nhiệt độ lưu trữ. ℃ | -40 ～ + 70 | |||||
| Nhiệt độ hoạt động.℃ | -20 ～ + 70 | |||||
Kỹ thuật truyền động:
| Bước sóng | 850 / 1300nm | 1310 / 1550nm | ||
| Loại sợi | sợi đa mode | G.652 | G.655 | |
| Lõi / lớp phủ dia. | 50 / 125um | 62,5 / 125um | / | / |
| Suy hao (dB / km) | ≤3.0 / 1.0 | ≤3,5 / 1,5 | ≤0,4 / 0,25 | ≤- / 0,5 |
| Băng thông (MHz · km) | ≥200/400 | ≥160 / 200 | / | / |
Thông tin đặt hàng
| YDPG | - | Loại đầu nối bên A | Loại đầu nối bên B | - | Đường kính cáp | Số lượng chất xơ | - | Loại sợi | Chiều dài cáp |
|
YD = yingda PG = Bím tóc PC = dây vá |
SCU = SC / UPC SCA = SC / APC FCU = FC / UPC FCA = FC / APC ... Xxx = null |
SCU = SC / UPC SCA = SC / APC FCU = FC / UPC FCA = FC / APC ... Xxx = null |
98 = 9,8mm 11 = 11,8mm |
02 = 2 điểm 04 = 4 điểm 06 = 6 điểm |
2D = G652D A1 = G657A1 A2 = G657A2 M1 = OM1 M2 = OM2 M3 = OM3 M4 = OM4 |
001 = 1 mét 002 = 2 mét ... 015 = 15 mét 120 = 120 mét ... |
|
|
