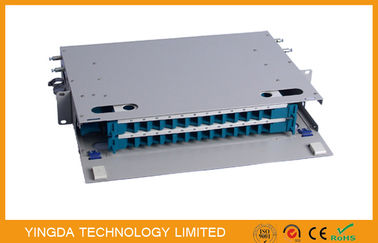

19 inch 24 sợi sợi quang tấm vá, ODF 24 cổng SC cáp hộp phân phối

24Cores ODF khung phân phối sợi quang là tiêu chuẩn 19 "chassis inch, dung lượng 24Cores, nó là mật độ cao, tất cả các thiết kế mô-đun.phân phối cáp trong một bộ, mỗi mô-đun phân phối hợp nhất có thể được chiết xuất riêng lẻ, đáp ứng nhu cầu hoạt động trên và ngoài khung.

Khung phân phối quang học công suất lớn cũng là hoạt động tốt, phân phối hợp nhất mô-đun có thể được lắp đặt FC, SC,ST, LC và nhiều bộ chuyển đổi khác,và phù hợp với các sợi sợi quang thông thường và sợi sợi dây chuyền, được trang bị với 12 lõi tích hợp ữa nữa nữa nữa, có thể được hàn trực tiếp.

Các thông số kỹ thuật chính

1. 19 inch rack sử dụng tiêu chuẩn
2. Nhiệt độ môi trường: -5 ~ +45°C
3. Độ ẩm tương đối:≤85% (+30°C)
4. Áp suất khí quyển:70~166 KPa
5. Sự suy giảm kết nối (có thể đổi và lặp lại): ≤0,5dB
6. Mất nhập: ≤ 0,3dB
7. Mất phản hồi: APC ≥ 60dB; UPC ≥ 50dB; PC ≥ 45dB
8. Áp lực giữa vị trí bảo vệ điện áp cao và khung phân phối: ≥ 3000V (DC),
9. 1 phút không bị hỏng, không cung
10. Kháng cách nhiệt giữa vị trí bảo vệ điện áp cao và khung phân phối: ≥
11. 100MΩ/ 500V (DC)
12. Bằng cách kết hợp mô-đun tích hợp nối kết cổng 12, có thể cấu hình 12-144 lõi, 12 lõi
13. mỗi khay
14. Klamping FC / SC / ST / LC adapter, adapter là 30 độ sắp xếp, đảm bảo
15. Xuyên ra, các sợi nhảy cong bán kính≥40mm, nhưng cũng có thể tránh laser đốt mắt.

Đặc điểm cấu trúc

• Được làm từ tấm cán lạnh chất lượng cao và bề mặt phun điện tĩnh, ngoại hình đẹp
• Các cửa xuống và bên sử dụng khóa nhập khẩu
• Các bảng điều khiển thanh adapter có thể được cài đặt adapters như: FC, SC, ST, LC, vv
• Thiết lập lõi củng cố và ghế cố định cáp, phụ kiện hoàn chỉnh

Ưu điểm hiệu suất

• Hiệu suất niêm phong tốt, cấu hình linh hoạt, lắp đặt nhanh
• Thiết lập ba chức năng: kết nối sợi quang, lưu trữ cáp, phân phối cáp trong một bộ
• Hoạt động dễ dàng, kết nối đất đáng tin cậy, bảo vệ an toàn
• Bảo vệ đầy đủ của sợi nhảy, đảm bảo bán kính uốn cong ≥ 40mm

24 lõi UNIT BOX gói tiêu chuẩn

Chi tiết
