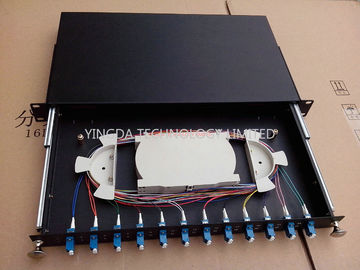

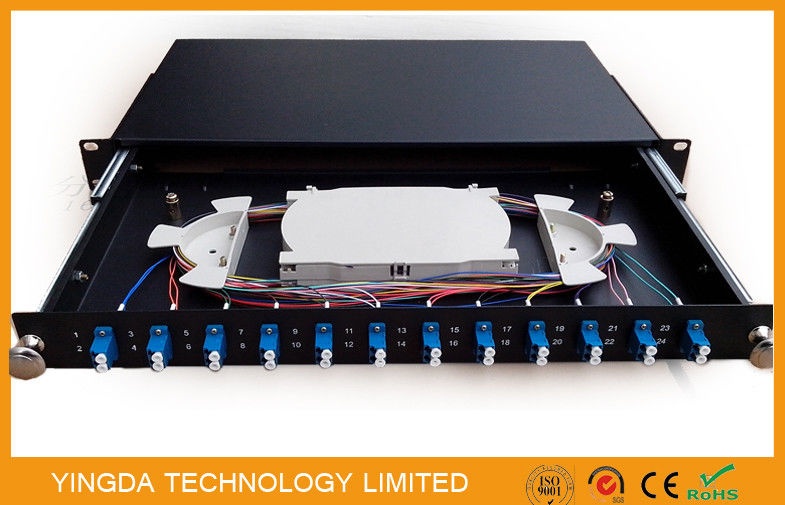

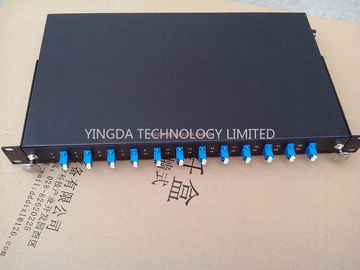

1U 19 Inch Sliding Rack Mount Fiber Optic Patch Panel 12 Port LC Duplex Drawer ODF

Chi tiết nhanh về tủ kệ 1U

• 19 inch chuẩn giá đỡ gắn
• kích thước: 480*250*1U hoặc 480*300*1U

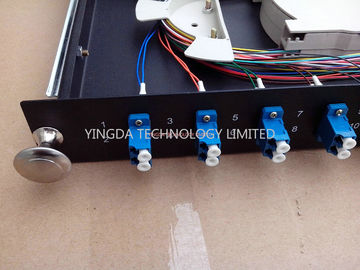

• 12pcs adapter LC duplex
• Công suất tối đa: 24 lõi
• Thang trượt kim loại để kéo ra toàn bộ bảng điều khiển bên trong

Bảng vá sợi quang là các thiết bị phụ trợ cho dây dẫn đầu cuối trong mạng truyền thông truyền quang,

phù hợp với cáp quang trong nhà nối trực tiếp và kết nối nhánh, và bảo vệ sợi.

12Port Fiber Optic Patch Panel đặc điểm

1. Áp dụng trong kết thúc và cấu trúc tiêu chuẩn 19 '
2. Máy trượt kim loại với các thanh ở cả hai bên cho chiều cao 1U
3. Cài đặt rack trong khung phân phối quang học ODF
4. Thích hợp cho các bộ chuyển đổi FC,SC,ST,LC,E2000
5. Bảng thép cán lạnh, phun điện tĩnh

24Core Fiber optic patch panel Thông số kỹ thuật

Phụ kiện tiêu chuẩn:

ống đệm, ốc vít lắp đặt, tay áo bảo vệ lò sưởi, cà vạt nylon, dây buộc cáp, vv



Các ODF tương đương
Chúng tôi có thể thêm khu vực quản lý cáp phía trước để xây dựng tốt hơn. nếu khách hàng cần.
Màu sắc: trắng, đen.



Yêu cầu về môi trường:

1. Không thích hợp để sử dụng ngoài trời, nếu cần sử dụng, nên thực hiện các biện pháp bảo vệ.
2. Nhiệt độ làm việc: -25 đến +40 °C
3. Nhiệt độ lưu trữ: -25 đến +55 °C
4. Độ ẩm tương đối: ≤85% (30°C)
5. Áp suất khí quyển: 70 ~ 106kPa
6. Thời gian sử dụng: 20 năm

Tính chất cơ học

1. Độ bền kéo:phải chịu được độ bền kéo trục ít nhất 500N giữa cáp
2. hộp đầu cuối và cáp, và không ít hơn 5N giữa dây dẫn và hộp đầu cuối.
3. Thử nghiệm nén: hộp đầu cáp mỗi phải có khả năng chịu được tĩnh dọc
4. áp suất không dưới 200N.
5. Xét nghiệm xoắn: hộp đầu dây cáp phải chịu được góc xoắn.


Tính chất điện

• Các thành phần kim loại của hộp cáp sợi quang và lõi gia cố kim loại của cáp, các thành phần kim loại của cáp và kháng cách điện mặt đất
• Kháng cách nhiệt:không nên ít hơn 2 * 104M ohm, điện áp thử: 500V (DC).
• Năng lượng điện áp: không bị hỏng, không có hiện tượng cung ở 15Kv DC dưới 1 phút, không bị hỏng, không có hiện tượng cung.
