| MOQ: | 100 PCS |
| giá bán: | Có thể đàm phán |
| Bao bì tiêu chuẩn: | 1pc / box, 10pcs/ carton box |
| Delivery period: | 5days after pay |
| phương thức thanh toán: | T/T or western Union |
| năng lực cung cấp: | 50,000pcs per month |

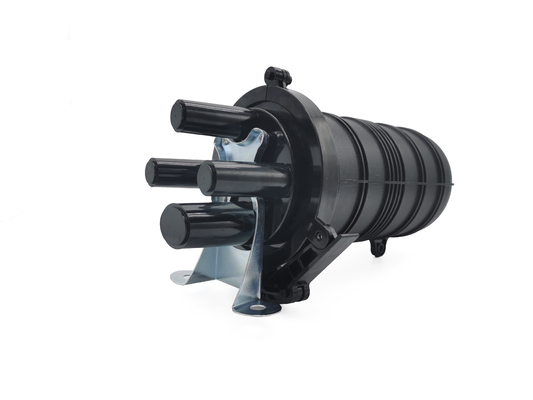

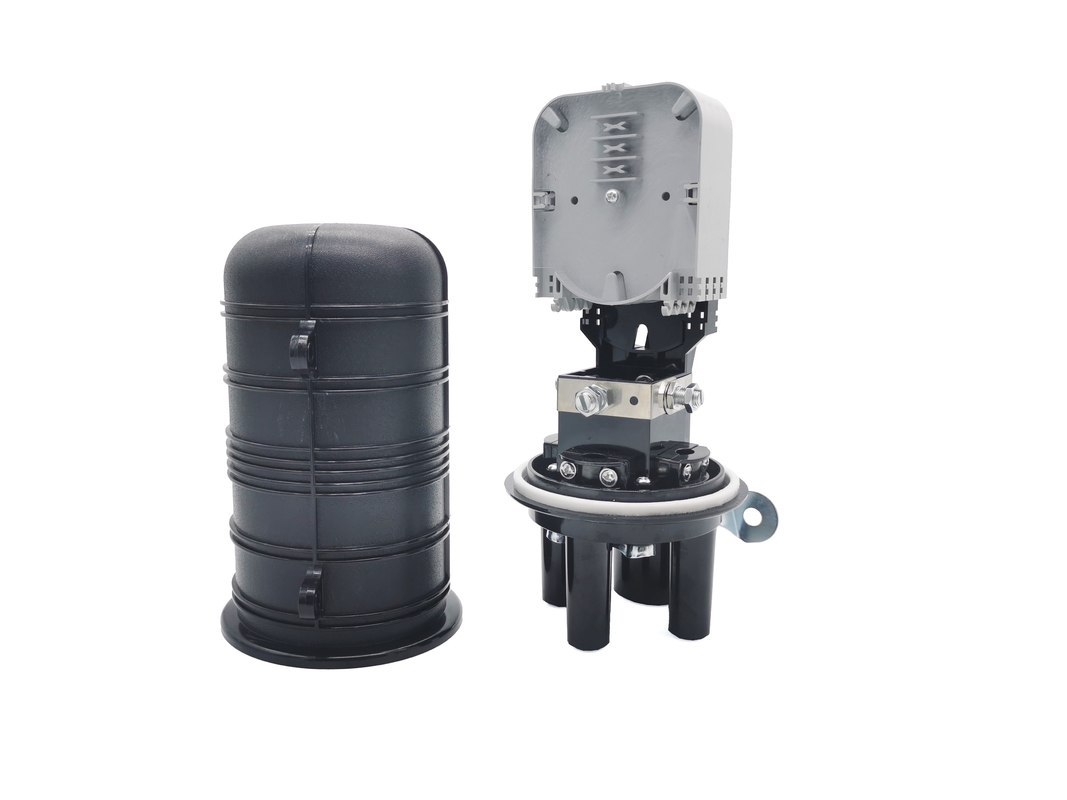

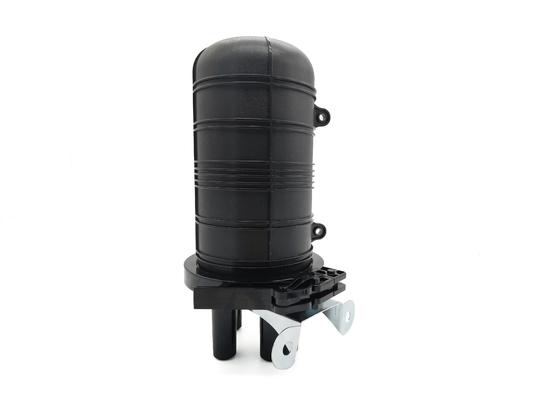

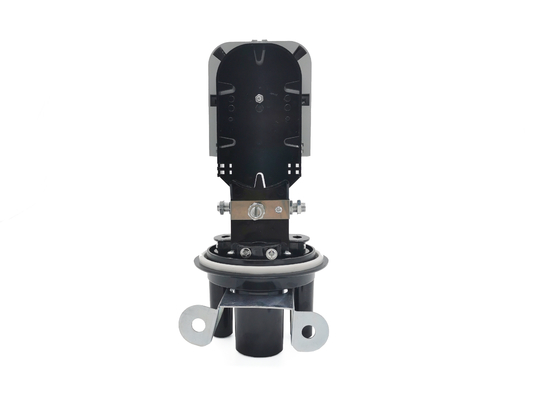

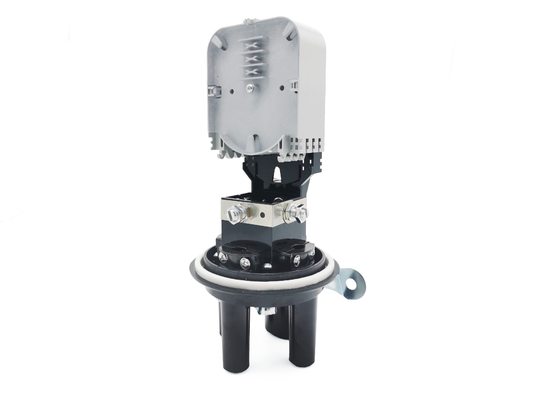

48 lõi IP68 FTTH Mini Dome Mối nối sợi quang Đóng kín Nhiệt co lại Giá treo tường
Hướng dẫn lắp đặt này phù hợp với Đóng mối nối sợi quang (Sau đây viết tắt là FOSC), như một hướng dẫn lắp đặt thích hợp.
Tính năng đóng cửa mini FTTH
Đặc điểm kỹ thuật hộp nối sợi quang
|
Kích thước bên ngoài (Cao x Đường kính) |
288mm × 178mm |
|
Trọng lượng (không bao gồm hộp bên ngoài) |
1800g—1910g |
|
Số cổng vào/ra |
4 miếng |
|
Đường kính cáp quang |
Φ8mm～Φ16mm |
|
Năng lực của FOSC |
Chùm: 4-48 (lõi) |
|
Kích thước bìa FOSC |
Chiều cao x Đường kính: 208mm x 132mm |
|
Dung tích khay nối cáp quang (FOST) |
Bó: 4,6,8,12,(lõi) |
|
Khay giữ sợi |
1 cái |
Việc đóng mối nối được đóng hoàn toàn bằng kẹp tự khóa và vòng chống nước IP68, mỗi cổng cáp bên trong có ốc vít và đồ đạc bằng kim loại.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -
Tối đa.giữ 4 khay nối, mỗi khay chứa 6 sợi/lớp, 12 lõi sợi kép, tổng cộng tối đa 48 lõi;Khay giữ sợi phía sau được cố định ở phía dưới bằng vít và khu vực quản lý rộng rãi.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
Danh sách phụ kiện hộp nối sợi:
|
KHÔNG. |
mục |
Cách sử dụng |
|
1 |
Co nhiệt tay áo bảo vệ |
Bảo vệ mối nối sợi |
|
2 |
Cà vạt nylon |
Cố định sợi bằng lớp bảo vệ |
|
3 |
Dây nối đất |
Đi qua giữa các thiết bị nối đất |
|
4 |
Vải mài mòn |
Làm xước cáp quang |
|
5 |
Giấy dán nhãn |
Dán nhãn sợi |
|
6 |
Cờ lê đặc biệt |
Lắp và siết chặt đai ốc lõi cốt thép và đai ốc (nhựa) của ống đầu vào/đầu ra |
|
7 |
Giấy đo |
Để đo chu vi, trong đó đường kính của nó được mở rộng bằng băng keo |
|
số 8 |
Băng keo |
Đường kính mở rộng của cáp quang phù hợp với vòng đệm. |
|
9 |
Băng dính cách điện |
Mở rộng đường kính cáp quang để dễ dàng sửa chữa |
|
10 |
Vòng kim loại |
Để gắn tường và ôm cột |
|
11 |
Ống đệm
|
Gắn vào sợi và cố định bằng FOST, quản lý bộ đệm. |
|
12 |
Chất hút ẩm |
Cho vào FOSC trước khi hàn kín để hút ẩm |
-------------------------------------------------- -------------------------------------------------- ---------------------------------------------
Điều kiện hoạt động:
Thông số kỹ thuật:
1.Hiệu suất bịt kín: sau khi hộp được niêm phong, bơm vào trong tới 100kPa (lạm phát chỉ áp dụng cho
mô hình có lỗ thoát khí), sau đó ngâm nó trong nước ở nhiệt độ bình thường, sau 15 phút
quan sát ổn định, không có bong bóng tràn.
2. Điện trở cách điện: điện trở cách điện giữa chi tiết kim loại và đất là
lớn hơn 20kMΩ.
3. Điều áp: không có sự cố hoặc phóng điện dưới 15kVdc/1 phút giữa phần kim loại
mảnh và trái đất.
4. Bán kính cong của sợi 40mm, không bị suy hao thêm bên trong khay nối.
5. Nó có thể chịu được độ bền kéo dọc trục không dưới 1000N.
6. Tuổi thọ: 25 năm.
7. Các hoạt động khác đều tuân theo yêu cầu của tiêu chuẩn YD/T814-1998.
