| Tên thương hiệu: | YINGDA |
| Số mẫu: | MTPf-62LC-OM3-01 |
| MOQ: | 100 pcs |
| giá bán: | 0.2USD-100USD |
| Thời gian giao hàng: | 7days after payment |
| Điều khoản thanh toán: | Western Union, T/T |

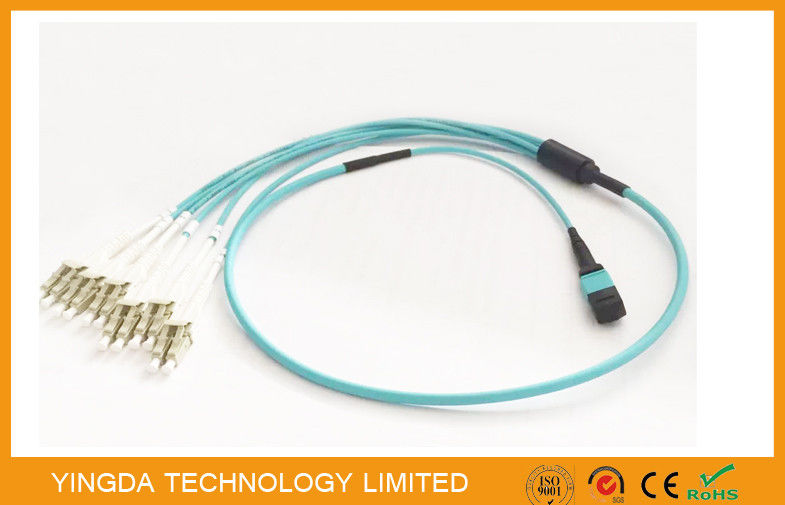

100G OM3-300 QSFP MPO MTP Cable với 6 x LC Duplex Uniboot Connector Aqua
MPO / MTP Fan out Assembly (Đã kết thúc trước) cho phép triển khai nhanh chóng kết nối trường vá đa cổng trong các ứng dụng mạng khu vực lưu trữ và trung tâm dữ liệu LAN mật độ cao,đảm bảo sử dụng đầy đủ các đường rack ngang và dọc thông qua việc sử dụng cáp dạng nhỏ.
Xây dựng với kết nối MPO / MTP mô-đun và kết nối LC / SC / FC, các tập hợp này cung cấp khả năng tương thích,tính linh hoạt và hiệu suất hệ thống trong khu vực phân phối thiết bị chuyển mạch LAN/SAN mật độ cao.
Đặc điểm và lợi ích của MTP/MPO:
1Sử dụng các kết nối MPO - yếu tố hình thức nhỏ, 12Fiber hoặc 24Fiber đẩy / kéo kết nối quang học.
2- Việc triển khai nhanh chóng - Thiết kế cụ thể cho ứng dụng Đặt cấu hình và xây dựng phù hợp với các yêu cầu của ứng dụng để giảm thiểu chất thải, tối ưu hóa quản lý cáp, triển khai nhanh,và cải thiện tính linh hoạt và khả năng quản lý cho chi phí lắp đặt thấp hơn.
3. Nhà máy kết thúc - Cung cấp một giải pháp nhanh chóng triển khai, có thể mở rộng để cải thiện độ tin cậy và giảm thời gian cài đặt và chi phí.
4.100% được thử nghiệm (dữ liệu thử nghiệm được cung cấp) - Đảm bảo hiệu suất quang được xác minh để cải thiện tính toàn vẹn của mạng.
5. Cáp mật độ cao - Sử dụng không gian đường dẫn hiệu quả hơn để cải thiện khả năng quản lý và giảm chi phí lắp đặt.
6. Hiệu suất tối ưu - Các tập hợp được xây dựng với mất mát thấp MPO / MTP OECE độc quyền.
mất trả lại, giảm thiểu sự biến đổi để cải thiện hiệu suất mất liên kết kênh.
7. Tuân thủ tiêu chuẩn: - Cáp vỏ phù hợp với NFPA 262 Optical Fiber Nonconductive Plenum (OFNP) hoặc IEC-60332 Low Smoke Zero Halogen (LSZH)phù hợp với Chỉ thị 2002/95/EC (RoHS) và REACH SvHC.
- Bộ kết nối MPO phù hợp với IEC-61754-7 & EIA / TIA-604-5.
Thông tin chi tiết về MPO cáp quang
Thông số kỹ thuật của bộ kết nối MPO sợi quang
|
Điểm |
SM |
MM |
|
|
Số lượng chất xơ |
8,12,24 Core |
||
|
Tiếng Ba Lan |
PC,APC |
PC |
|
|
Màu nhà |
Tiêu chuẩn ((xanh), Elite ((màu vàng) |
Tiêu chuẩn (beige), Elite (aqua) |
|
|
Mất tích nhập |
tiêu chuẩn |
≤ 0,7dB |
≤0,5dB |
|
Mất tiền cao cấp |
≤ 0,35dB |
≤0,3dB |
|
|
Lợi nhuận mất mát |
PC≥50dB; APC≥60dB |
≥ 30dB; |
|
|
Độ bền (500 lần) |
≤0,2dB |
||
|
Độ dài sóng thử nghiệm |
1310/1550nm |
850 x 1310nm |
|
Thông số kỹ thuật cáp sợi MPO
|
Loại sợi |
OS2,OM1,OM2,OM3,OM4 |
|
Số lượng chất xơ |
8, 12, 24, 48, 72, 96 lõi |
|
Chiều kính bên ngoài |
3.0mm (8 / 12Core ), 5.5mm (24Core) hoặc tùy chỉnh |
|
Màu áo khoác bên ngoài |
OS2 (màu vàng), OM2 (màu cam), OM3 (màu nước), OM4 (màu nước), hoặc tùy chỉnh |
|
Vật liệu áo khoác bên ngoài |
LSZH, OFNP, OFNR |
|
Sức kéo |
500N |
|
Nhiệt độ hoạt động |
-20 đến + 70°C |
|
Nhiệt độ lưu trữ |
-40 đến + 70°C |
Cấu trúc cáp lắp ráp cáp sợi:
Thông tin đặt hàng cáp sợi Mpo
|
Đ/N |
Mô tả |
|
MPOM-62LC-S62-U |
MPO Fan-out patch cord, OS2 (G652D), |
|
MPOM-62LC-S67U |
MPO Fan-out patch cord, SM (G655A), |
|
MPOM-62LC-OM1-U |
MPO Fan-out patch cord, OM2 (50/125um), |
|
MPOM-62LC-OM2-U |
MPO Fan-out patch cord, OM1 (62.5/125um), |
|
MPOM-62LC-OM3-U |
MPO Fan-out patch cord, OM3 (50/125um), |
|
MPOM-62LC-OM4-U |
MPO Fan-out patch cord, OM4 |
