| Tên thương hiệu: | YINGDA |
| Số mẫu: | YD-PLC-LG-108-SC-10 |
| MOQ: | 50 pcs |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8days after payment |

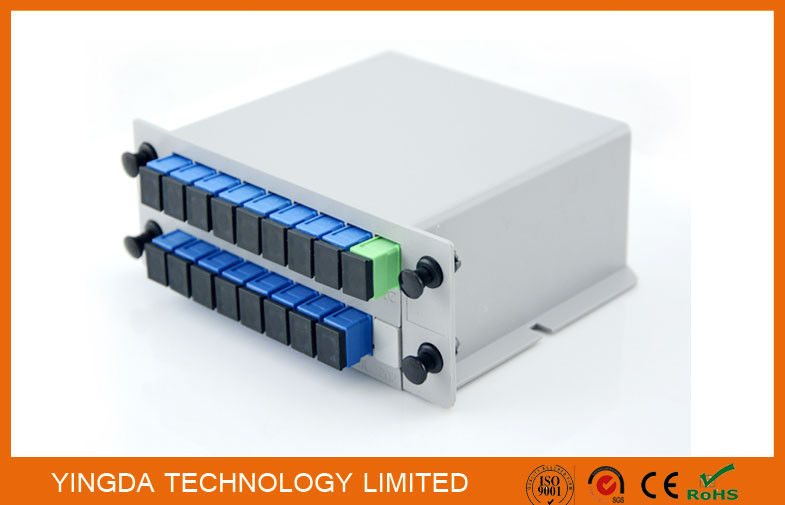

GPON Network 1:8 PLC Optical Splitter LGX Aluminum 2 Slot Cassette Chassis
Yingda cung cấp một bộ chia PLC chính xác cao cho việc xây dựng mạng quang học. yêu cầu thấp về vị trí và môi trường đặt, thiết kế mô-đun chèn nhỏ gọn.Nó đủ nhỏ để đặt trong hộp đầu cuối trong nhà và khung ODF hoặc hộp phân phối sợi quang trực tiếp. PLC splitter quang cung cấp chia công suất đồng đều với tổn thất chèn thấp, PDL thấp và tổn thất trở lại cao. Người dùng có thể tùy chỉnh tỷ lệ chia quang sợi cho mỗi kênh đầu ra.Phạm vi bước sóng làm việc là từ 1260nm đến 1650nm.
GPON 1 * 8 Fiber Splitter Tính năng:
* Thiết kế kích thước nhỏ gọn
* Mất ít chèn và PDL thấp
* Độ tin cậy cao
* Số lượng kênh cao
* Phạm vi bước sóng rộng
* Phạm vi nhiệt độ hoạt động lớn
* Bao bì và cấu hình tùy chỉnh
* Trình độ đầy đủ của Telcordia GR1209/1221
Các thông số kỹ thuật của LGX Splitter:
1×N(N>2) (với đầu nối) Các thông số quang học:
|
các thông số |
1×4 |
1×8 |
1×16 |
1×32 |
||||||
|
1 |
Độ dài sóng hoạt động (nm) |
1260~1650 |
||||||||
|
2 |
Mất tích nhập (dB) |
Tối đa |
7.4 |
10.7 |
13.7 |
16.9 |
||||
|
3 |
Mất lợi nhuận (dB) |
Tối đa |
0.6 |
0.8 |
1.2 |
1.7 |
||||
|
4 |
Mất lợi nhuận (dB) |
Khoảng phút |
55 |
55 |
55 |
55 |
||||
|
5 |
PLD ((dB) |
Tối đa |
0.2 |
0.3 |
0.3 |
0.3 |
||||
|
6 |
Chỉ thị (dB) |
Khoảng phút |
55 |
55 |
55 |
55 |
||||
|
7 |
Mất phụ thuộc độ dài sóng (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|||||
|
8 |
Chiều dài đuôi heo (m) |
1.2 ((±0.1) hoặc khách hàng xác định |
||||||||
|
9 |
Loại sợi |
250μm sợi trần |
||||||||
|
10 |
Nhiệt độ hoạt động ((°C) |
-40~85 |
||||||||
|
11 |
Nhiệt độ lưu trữ ((°C) |
-40~85 |
||||||||
|
12 |
Bao bì Kích thước ((L × W × H) (mm) |
40×4×4 |
40×4×4 |
40×4×4 |
50×7×4 |
|
||||
|
1 |
Độ dài sóng hoạt động (nm) |
1260~1650 |
||||||||
|
2 |
Mất lợi nhuận (dB) |
APC min |
55 |
|||||||
|
UPC min |
50 |
|||||||||
|
3 |
Chỉ thị (dB) |
Khoảng phút |
55 |
|||||||
|
4 |
Chiều dài đuôi heo (m) |
1.0(±0.1) hoặc khách hàng xác định |
||||||||
|
5 |
Loại sợi |
Tùy chỉnh |
||||||||
|
6 |
Nhiệt độ hoạt động ((°C) |
-20~65 |
||||||||
|
7 |
Nhiệt độ lưu trữ ((°C) |
-40~85 |
||||||||
Lưu ý: Tất cả các phép đo được thực hiện ở nhiệt độ phòng và thông số kỹ thuật bao gồm các đầu nối.
2×N(N>2)PLCS ((Không có đầu nối) Các thông số quang học:
|
các thông số |
2×4 |
2×8 |
2×16 |
2×32 |
||
|
1 |
Hoạt động Độ dài sóng ((nm) |
1260~1650 |
||||
|
2 |
Mất tích nhập (dB) |
Tối đa |
7.8 |
11.2 |
14.2 |
17.4 |
|
3 |
Sự đồng nhất mất mát (dB) |
Tối đa |
1.2 |
1.5 |
1.8 |
2.0 |
|
4 |
Mất lợi nhuận (dB) |
Khoảng phút |
55 |
55 |
55 |
55 |
|
5 |
PLD ((dB) |
Tối đa |
0.2 |
0.3 |
0.4 |
0.4 |
|
6 |
Chỉ thị (dB) |
Khoảng phút |
55 |
55 |
55 |
55 |
|
7 |
Mất phụ thuộc độ dài sóng (dB) |
0.4 |
0.4 |
0.5 |
0.5 |
|
|
8 |
Chiều dài đuôi heo (m) |
1.2 ((±0.1) hoặc khách hàng xác định |
||||
|
9 |
Loại sợi |
Thuế hóa |
||||
|
10 |
Nhiệt độ hoạt động ((°C) |
-40~85 |
||||
|
11 |
Nhiệt độ lưu trữ ((°C) |
-40~85 |
||||
|
12 |
Kích thước (L × W × H) (mm) |
50×4×4 |
50×4×4 |
60×7×4 |
60×7×4 |
|
Lưu ý: Tất cả các phép đo được thực hiện ở nhiệt độ phòng và thông số kỹ thuật bao gồm các đầu nối.
FTTH GPON LGX Splitter Ứng dụng
băng hình
băng hình
|
