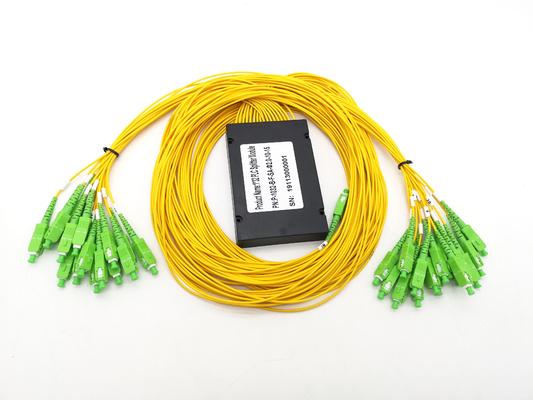

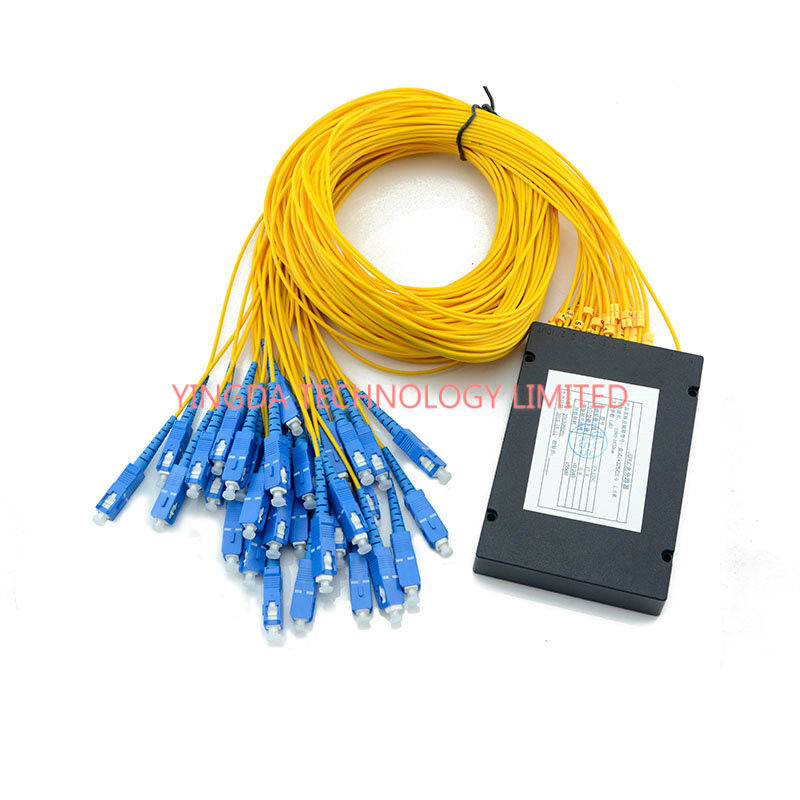

Mô-đun bộ chia PLC sợi quang PON 1x32 SC, Bộ ghép bộ chia cáp quang 1M Singlemode
Chi tiết nhanh về Bộ chia PLC sợi quang 1:32
Bộ tách sóng quang học Planar Lightwave Circuits (PLC) là các thiết bị phân nhánh quang thụ động hoàn toàn thể hiện sự mất mát trơ và PDL rất thấp, độ đồng nhất của kênh lớn và dải sóng rộng bước sóng.Các bộ tách này được sản xuất và thử nghiệm theo lõi Telcordia-1209 & GR-1221-lõi để cung cấp hiệu suất cao, được thiết kế đặc biệt để đáp ứng yêu cầu khắc nghiệt của mạng FTTH, PON và CATV.
1 đến 32Cân bằngĐặc điểm kỹ thuật Splitter
Bảng 1 - 1×N PLC Splitter Rack
|
Bốrameters |
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
Bước sóng hoạt động (nm) |
1260~1650 |
|||||
|
Loại sợi |
SMF-28e hoặc do khách hàng chỉ định |
|||||
|
Suy hao chèn (dB)(Lớp S / P) |
4,0 / 3,8 |
7,3 / 7,0 |
10,5 / 10,2 |
13,7 / 13,5 |
16,9 / 16,5 |
21,0 / 20,5 |
|
Mất đồng nhất (dB) |
0,4 |
0,6 |
0,8 |
1,2 |
1,5 |
2,5 |
|
Suy hao trở lại (dB) (Lớp S / P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
Suy hao phụ thuộc phân cực (dB) |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,4 |
|
Định hướng (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Suy hao phụ thuộc bước sóng (dB) |
0,3 |
0,3 |
0,3 |
0,5 |
0,5 |
0,5 |
|
Ổn định nhiệt độ (-40~85 ° C) (dB) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Nhiệt độ hoạt động (° C) |
-40~85 |
|||||
|
Nhiệt độ bảo quản (° C) |
-40~85 |
|||||
|
|
||||||
Bảng 2 - 2×N PLC Splitter Rack
|
Thông số |
2 × 2 |
2 × 4 |
2 × 8 |
2 × 16 |
2 × 32 |
|
Bước sóng hoạt động (nm) |
1260~1650 |
||||
|
Loại sợi |
SMF-28e hoặc do khách hàng chỉ định |
||||
|
Suy hao chèn (dB)(Lớp S / P) |
4.2 |
7.6 |
11.0 |
14,5 |
17,5 |
|
Mất đồng nhất (dB) |
0,8 |
1,5 |
1,5 |
2.0 |
2,5 |
|
Suy hao trở lại (dB)(Lớp S / P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
Suy hao phụ thuộc phân cực (dB) |
0,2 |
0,2 |
0,3 |
0,4 |
0,4 |
|
Định hướng (dB) |
55 |
55 |
55 |
55 |
55 |
|
Suy hao phụ thuộc bước sóng (dB) |
0,3 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Nhiệt độ ổn định (-40~85 ° C) (dB) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Nhiệt độ hoạt động (° C) |
-40~85 |
||||
|
Nhiệt độ bảo quản (° C) |
-40~85 |
||||
|
|
|||||
Bộ chia cáp quang thụ động 32 đường 50/50 Tính năng
Bộ chia sợi quang 1x32 Ứng dụng rộng rãi
* Mạng FTTH, FTTC, FTTB
* Mạng quang thụ động (PON)
* Mạng CATV và truyền thông dữ liệu
* Hệ thống và thiết bị cáp quang
* Phân phối tín hiệu quang học

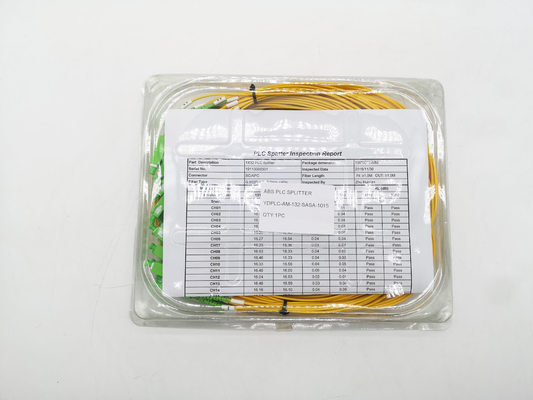

Tất cả bộ chia được cung cấp với báo cáo thử nghiệm và có nhãn dán trên chính mô-đun ABS bao gồm: tên sản phẩm, thông số kỹ thuật, số lượng, số sê-ri, v.v.

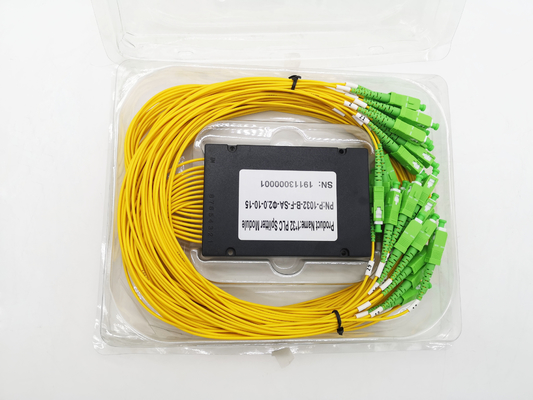

Gói riêng lẻ bằng hộp vỉ, các khe đặc biệt để cài đặt mô-đun abs và các đầu nối, vô hình và bảo vệ tốt

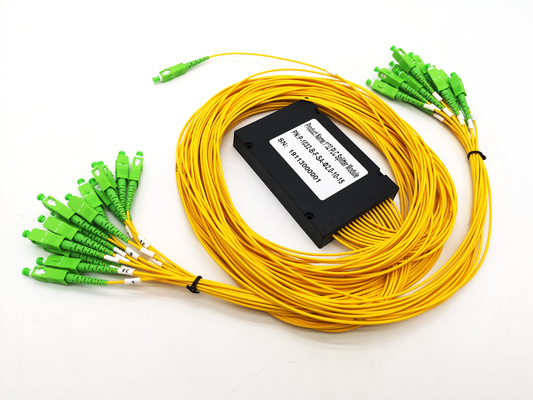

đầu vào có dấu IN, đầu ra có 1 2 3 4 ... 32 vòng số cho mỗi cổng để phân biệt và cài đặt tốt hơn.
