| Tên thương hiệu: | YINGDA |
| Số mẫu: | YDPC-EKSC-1803 |
| MOQ: | 500 pcs |
| giá bán: | 0.36USD-30USD |
| Thời gian giao hàng: | 5-8days after payment |

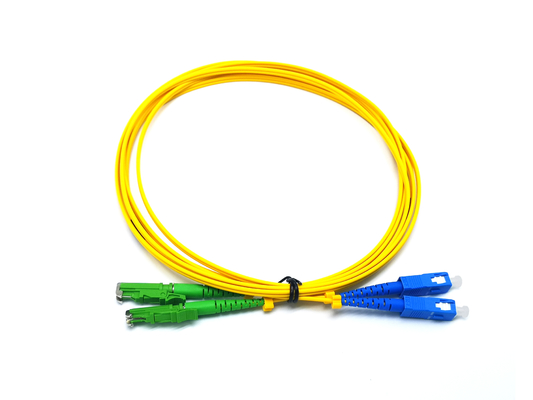

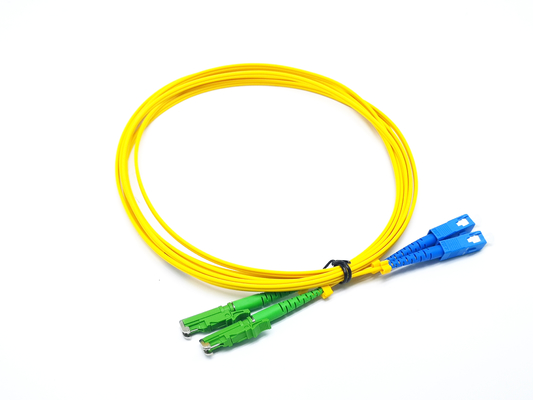

E2000 APC đến SC UPC Sợi quang Patch Cord Singlemode Simplex 1.8mm LSZH Riser Cable
Chi tiết nhanh về dây nhảy cáp quang:
Dây vá quang là một trong những thành phần được sử dụng phổ biến nhất trong mạng cáp quang. Dây vá quang còn được gọi là sợi quang
jumper hoặc cáp vá sợi quang.Nói chung có hai loại dây vá sợi quang: dây vá sợi quang đơn mode và dây vá sợi quang đa chế độ.
Chế độ sợi quang có nghĩa là chế độ truyền ánh sáng sợi quang trong lõi cáp quang.Sợi quang đơn mode là sợi thủy tinh 9 / 125um ở trung tâm và màu áo vàng, dây vá sợi quang đa mode có sợi thủy tinh 50/125 hoặc 62,5 / 125 ở trung tâm và màu áo da cam.

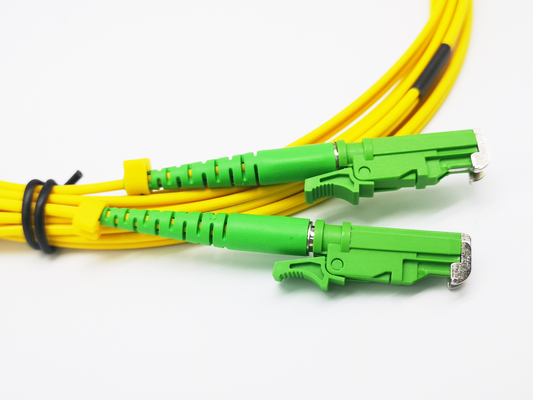

Dây vá sợi quang E2000 là một trong những kiểu mới nhất được phát triển bởi Diamond, E2000 là một màn trập có lò xo được sử dụng để bảo vệ măng sông khỏi bụi và trầy xước.Đầu nối sợi quang E2000 có kích thước tương tự như đầu nối sợi SC.
Dây vá cáp quang SC được phát minh bởi công ty NTT của Nhật Bản.Nó là một trong những loại dây vá sợi quang được sử dụng rộng rãi nhất.
Dây vá cáp quang SC có tính năng chi phí thấp, đơn giản cũng như độ bền tốt, dây vá cáp quang SC có một mấu khóa trên
đầu cuối cáp, nó là một đầu nối sợi quang loại đẩy và kéo.
Thông số kỹ thuật Tehnical dây vá sợi quang
|
Mục |
Tiêu chuẩn, Thạc sĩ |
|
Loại trình kết nối |
LC, SC, ST, FC.MU, DIN, D4, MPO, SC / APC, FC / APC, LC / APC.MU / APC |
|
Hai mặt MTRJ / Nữ, MTRJ / Nam |
|
|
Loại sợi |
|
|
9/125 SMF-28 hoặc tương đương (Singlemade) OS1 |
|
|
50/125, 62,5/125 (Đa chế độ) OM2 & OM1 |
|
|
50/125, 10G (Đa chế độ) OM3 |
|
|
Loại cáp |
Đơn giản, Song công (Zipcord) |
|
Φ3,0mm, Φ2,0mm, Φ1,8mm |
|
|
Φ1,6mm PVC hoặc LSZH |
|
|
Φ0,9mm, sợi đệm Φ0,6mm PVC hoặc LSZH |
|
|
Đánh bóng Manner |
UPC, SPC, APC (8 ° & 6 °) |
|
Mất đoạn chèn |
≤ 0,1dB (Đối với Singlemode Master) |
|
≤ 0,25dB (Đối với tiêu chuẩn Singlemode) |
|
|
≤ 0,25dB (Đối với đa chế độ) |
|
|
Kiểm tra bởi JDS RM 3750 |
|
|
|
UPC ≥ 50dB |
|
SPC ≥ 55dB |
|
|
APC ≥ 60dB (typ.65dB) |
|
|
Kiểm tra bởi JDS RM3750 |
|
|
Độ lặp lại |
± 0,1dB |
|
Nhiệt độ hoạt động |
-40 ° C đến 85 ° C |
|
(Đối với Singlemode) |
Bán kính bề mặt Ferrule |
|
7mm ≤ R ≤ 12mm (Đối với APC) |
|
|
10mm ≤ R ≤ 25mm (Đối với tiêu chuẩn) |
|
|
Apex Offset ≤ 30 μm (Đối với Master) |
|
|
Apex Offset ≤ 50 μm (Đối với tiêu chuẩn) |
|
|
Cắt ngắn -50nm ≤ U ≤ 50nm |
|
|
Được kiểm tra bởi DORC ZX-1 |
Tính năng của dây vá E2000
Ứng dụng SC Patch Cord:
Hệ thống truyền thông sợi quang, Mạng truy nhập sợi quang, Truyền dữ liệu, CATV, LAN, Thiết bị kiểm tra, Cảm biến sợi quang, v.v.
Dây vá của Yingda Fibra Optica sẽ được đóng gói tốt trong bán kính uốn cong hợp lý và dây vá zipcord sẽ sử dụng ống co nhiệt tại khớp đứt để bảo vệ và dây buộc nylon để quấn các đầu nối tại chỗ.Đánh dấu số như A / B hoặc 1/2 để phân biệt các đầu nối song công.

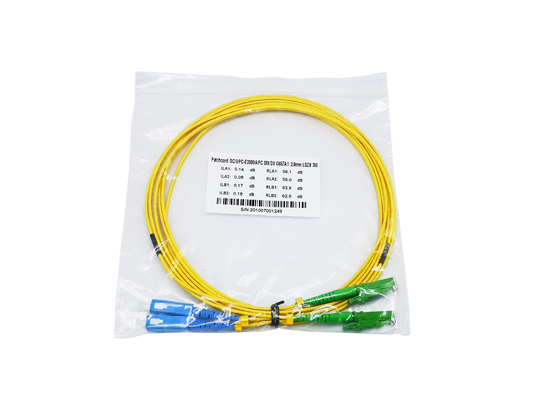

Patchcord sẽ được giao hàng với nhãn dán báo cáo kiểm tra trên túi nhựa, đảm bảo chất lượng 100%.
Chấp nhận các nhãn dán tùy chỉnh có logo, thương hiệu, nhà sản xuất, số bộ phận, thông tin dự án, v.v.
Thông tin đặt hàng
| Mục | Tham số |
| Loại trình kết nối | FC, ST, SC, LC, MU, MPO, E2000, MTRJ, SMA |
| Mặt cuối | UPC PC APC |
| Đường kính cáp | Ф0,9 mm, Ф1,6 mm, Ф1,8 mm, Ф2 mm, Ф2,4 mm, Ф3 mm,Ф3,5mm,2.0 * 3.0mm,2.0 * 5.0mm,4,0 * 7,0mm,3,5 * 6,5mm,vân vân |
| Số lượng chất xơ | simplex, duplex, 4 lõi, 6 lõi, 8 lõi, 12 lõi hoặc khách hàng chỉ định |
| Loại sợi | G652B, G652D, G655, G657A1, G657A2, 50/125, um 62,5 / 125um, OM3 (50 / 125-150), OM4 (50 / 125-300), v.v. |
| Màu vỏ đầu nối | Xanh lam, be, xanh nước biển, tím, hồng đỏ, xanh lá cây, v.v. |
| Màu khởi động | xám, xanh lam, xanh lá cây, trắng, đỏ, đen, xanh lá cây, v.v. |
| Áo khoác cáp: | PVC, LSZH, TPU, PE, v.v. |
| Chiều dài cáp | tùy chỉnh |
