16 Cổng Fiber Optic Splitter Box S 1 * 8 1 * 16 Cáp vuông Cổng ra cho xây dựng và quản lý mạng FTTx

Hộp NAP Quang FDB0216HF

Thiết bị được sử dụng làm điểm kết cuối cho cáp trục để kết nối với cáp rẽ nhánh trong hệ thống mạng truyền thông FTTx. Việc nối, chia và phân phối sợi quang có thể được thực hiện trong hộp này, đồng thời nó cung cấp sự bảo vệ và quản lý vững chắc cho việc xây dựng mạng FTTx.

Tính năng của Hộp Cáp Rẽ Nhánh FTTH 16 Cổng

• Cấu trúc khép kín hoàn toàn với khóa và chốt
• Nhựa kỹ thuật cường độ cao, chống ẩm, chống thấm nước, chống bụi, chống lão hóa
• Gắn tường ngoài trời, gắn cột hoặc gắn trên không, mức độ bảo vệ lên đến IP65
• Kẹp cho cáp trục và cáp rẽ nhánh, nối sợi quang, cố định, lưu trữ, phân phối, v.v. tất cả trong một
• Cáp, pigtail và dây nối được đi qua các đường dẫn riêng của chúng mà không làm phiền lẫn nhau, dễ bảo trì.
• Bảng phân phối có thể lật lên, cáp trục có thể được đặt bằng cổng biểu thức, dễ dàng bảo trì và lắp đặt.

Thông số kỹ thuật

Chi tiết sản phẩm:

Cổng cáp

Đầu vào cáp: 2 đầu nối cáp, 1 cổng chưa cắt, đường kính 13.5mm

Đầu ra cáp: 16 cổng cáp rẽ nhánh dẹt hình vuông 2.0*3.0mm

 tối đa 4 khay nối sợi quang màu trắng có nắp, tiêu chuẩn là 2 chiếc, dung lượng mỗi khay: 6core 1 lớp, hai lớp 12core

khay được kẹp cố định trên giá đỡ phía sau, bạn có thể tháo nó ra để thao tác nhanh chóng và dễ dàng tại chỗ.

giá đỡ phía dưới có các khe cho ống thép và đầu nối phía đầu vào của bộ chia, đảm bảo độ ổn định trong quá trình vận chuyển lâu dài, không bị đứt hoặc rối sợi quang. Tấm bộ điều hợp là nhựa và có thể chứa tối đa 16 bộ điều hợp SC hoặc bộ điều hợp LC duplex.

Có các lỗ và phần nhô ra trên bảng bộ điều hợp để cố định bộ điều hợp, có thể cố định mà không cần vít. Chỉ cần căn chỉnh phần nhô ra với lỗ vít trên bộ điều hợp và miếng lò xo kim loại của chính bộ điều hợp có thể được cố định.

Tấm cũng có thể được lắp vào lỗ dự trữ để đặt nó vào vị trí, không cần vít để cố định.

Có kẹp cáp để cố định cáp trên giá đỡ bằng thép không gỉ, tổng cộng 4 đầu vào cáp: 1 cổng chưa cắt (giữa khoảng) và 2 đầu nối cáp, 16 đầu ra cáp rẽ nhánh.

Toàn bộ hộp thường được sử dụng để gắn tường hoặc gắn cột ngoài trời, chống tia UV, có nhãn dán đánh dấu laser bên trong nắp. Hộp được mở và đóng bằng một thanh vít ở phía trước và 2 vít Allen (giá đỡ) ở cả hai bên. Điều này giúp xây dựng FTTH nhanh chóng và an toàn.

Có ba chế độ bảng bộ điều hợp để lựa chọn: tấm bộ điều hợp với 2 khay, giá đỡ bộ điều hợp với khay, giá đỡ hộp mực bộ chia

Phương pháp gắn:

Phụ kiện tiêu chuẩn

Khay nối 2 chiếc, 4 vít nở gắn tường, 16 ống bảo vệ sợi, 4 kẹp cáp, dây nylon, tấm bộ điều hợp cho 16 x bộ điều hợp, ống bảo vệ cáp, chìa khóa, đầu nối cáp PG 13.5 cho cổng phân phối, bộ dụng cụ gắn cột (tùy chọn).

Sản phẩm liên quan:

                       Cáp rẽ nhánh FTTH                                                       Đầu nối nhanh trường SC                                   Bộ ghép quang SC

                          Cáp rẽ nhánh FTTH                                               Pigtails sợi quang                                        Bộ chia PLC sợi quang

Ứng dụng

• Lắp đặt treo tường, treo cột
• Thích hợp cho cáp rẽ nhánh được kết nối trước ftth với đầu nối SC/LC

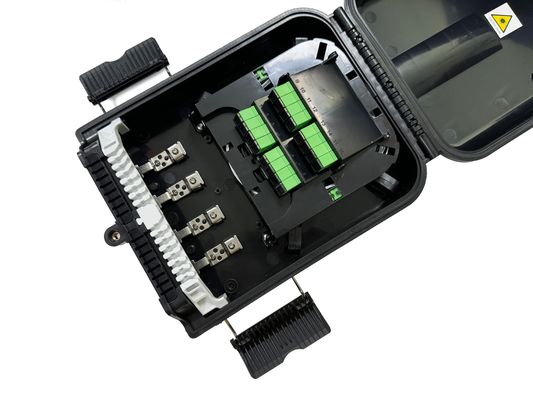

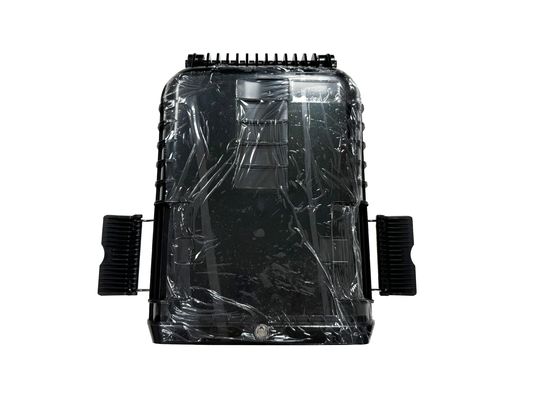

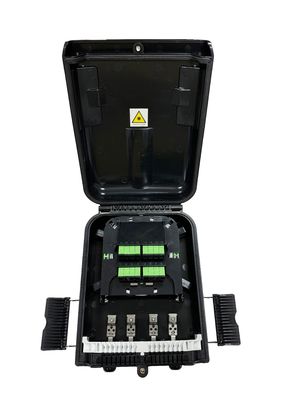

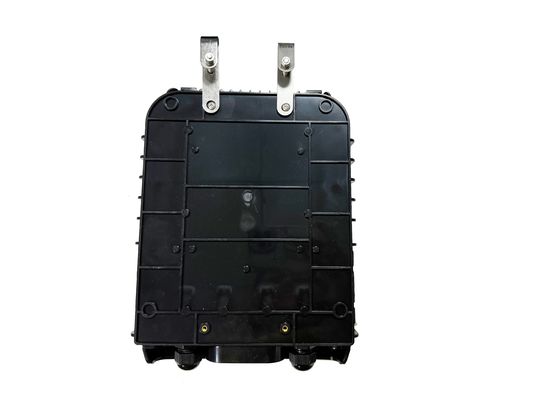

Hình ảnh thực tế
