| Tên thương hiệu: | YINGDA |
| Số mẫu: | MPO Cassette MPO đến LC |
| MOQ: | 100 bộ |
| giá bán: | 0.2USD-100USD |
| Thời gian giao hàng: | 7 ngày sau khi thanh toán |
| Điều khoản thanh toán: | Western Union,T/T |

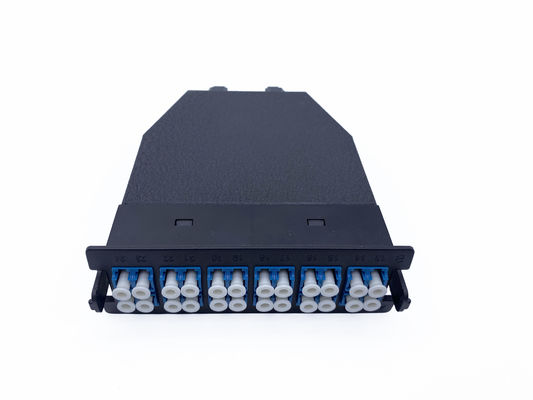

Các MPO Module Cassette chủ yếu được sử dụng để chia kết nối MPO 12 hoặc 24 sợi của đầu đầu tiên được lắp ráp sẵn thành kết nối đơn hoặc hai chiều tiêu chuẩn.Bằng cách sử dụng các dây đeo vá đơn giản hoặc képlex, đầu ra của các mô-đun có thể được kết nối trực tiếp với thiết bị, khung hoặc cuối khách hàng.
Thông số kỹ thuật của bộ kết nối MPO
| Mất chèn (dB) | Tiêu chuẩn SM | SM Elite | Tiêu chuẩn MM | MM Elite | ||
| Mất lợi nhuận (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | ||
| Độ bền (dB) | ≥ 60 | ≥ 60 | ||||
| Độ bền kéo (kgf) | 10 | |||||
| Nhiệt độ hoạt động (°C) | -20~+70 | |||||
| Độ dài sóng đo (nm) | 1310 | 850 | ||||
| Các thông số hình học | ||||||
| Điểm | Trục X | Trục Y | ||||
| Khoảng phút | Tối đa | Khoảng phút | Tối đa | |||
| Xanh cong (mm) | 500 | - | 50 | - | ||
| góc đánh bóng | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 | ||
| Điểm | Khoảng phút | Tối đa | ||||
| Chiều cao của sợi (nm) | 1000 | 3000 | ||||
| Lỗi chiều cao sợi tối đa (nm) | 600 | |||||
| Lỗi chiều cao sợi liền kề (nm) | - 300 | +300 | ||||
| Trình độ sai trung bình của sợi | - 300 | +300 | ||||
| Trung tâm hố (nm) | 300 |
|||||
12 MPO Cassette Đặc điểm
MPO LC Cassette Ứng dụng
MPO Cassette Dimension:

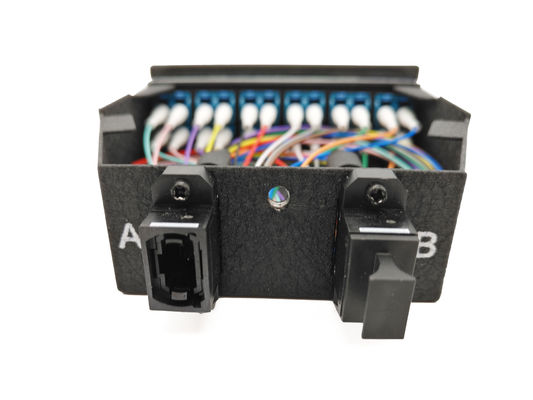

Công suất tối đa 24 lõi, 2pcs MPO 12core adapter và 12pcs LC Duplex adapter, Connector có thể là SM,OM3,OM4,OM5 sợi

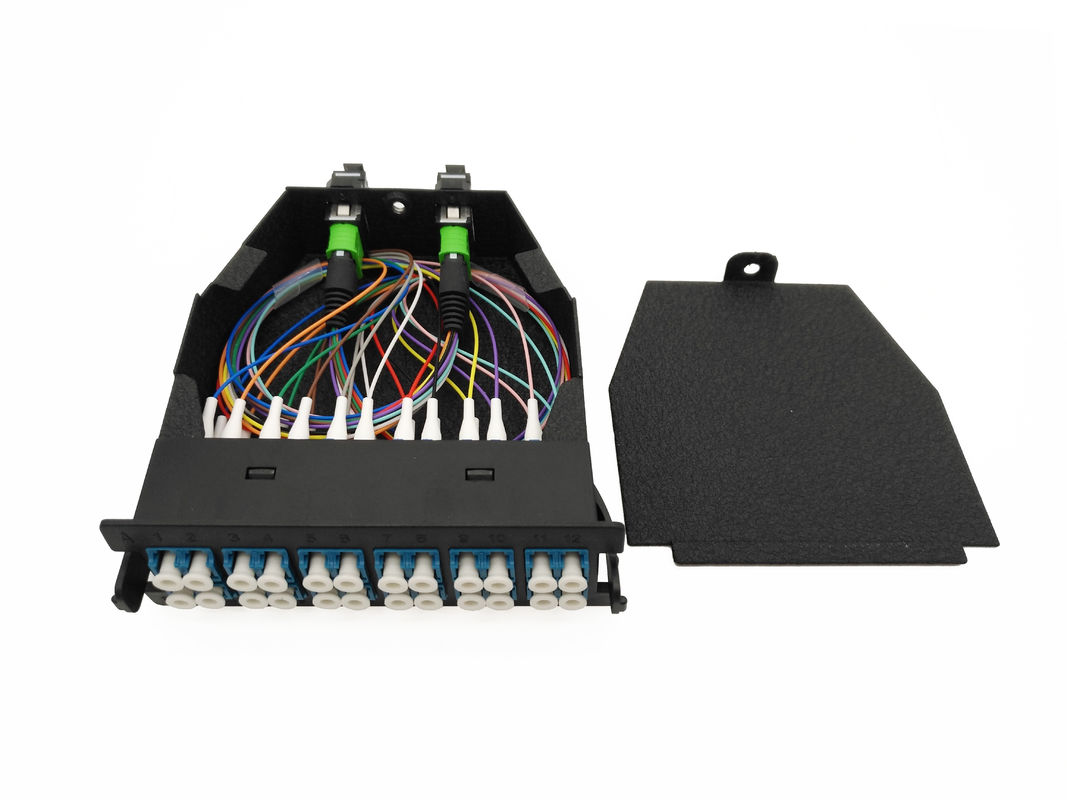

Được tải đầy đủ với bộ chuyển đổi MPO, MPO đến dây chuyền LC cáp vá 12fibers và bộ chuyển đổi LC duplex
Làm thế nào để chèn băng cassette vào tấm vá?
Nhấn xuống cả hai bên, và chèn vào bảng vá.
Hình ảnh thực tế hơn
Bao bì và vận chuyển
băng hình
băng hình
băng hình
băng hình
băng hình
băng hình
băng hình
|
