| MOQ: | 100pcs |
| giá bán: | 1.1USD-4.58USD |
| Bao bì tiêu chuẩn: | 1 cái/hộp, 10 cái/hộp chính |
| Delivery period: | 7 ngày |
| phương thức thanh toán: | T/T, Công Đoàn Phương Tây, MoneyGram |
| năng lực cung cấp: | 20000 CÁI mỗi tháng |

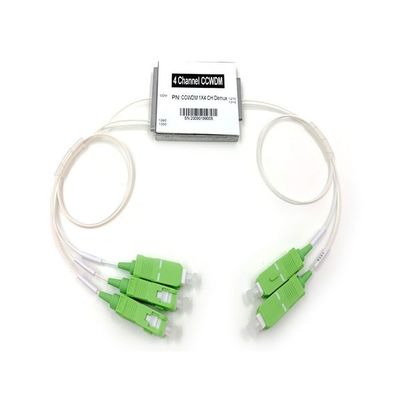

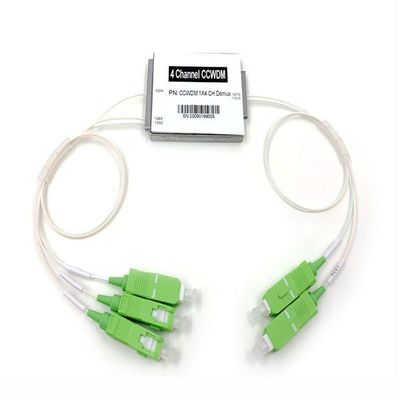

Bộ ghép kênh phân chia theo bước sóng Mini Compact WDM (CCWDM) 4CH được thiết kế cho mạng CWDM đa bước sóng. Nó dựa trên công nghệ Bộ lọc màng mỏng (TFF) và nền tảng công nghệ không gian tự do. Nó hoạt động ở 4 kênh, khoảng cách kênh 20nm, các bước sóng CWDM lưới ITU từ 1270nm đến 1610nm. Nó lý tưởng để hoạt động với các laser không làm mát, không tốn kém.
Với tối đa 4 kênh có độ tán xạ thấp, đây là sản phẩm chi phí thấp, dung lượng cao cho 40G/100G, CATV và mạng đô thị hoặc truy cập.
Yingda cung cấp một loạt các CCWDM Mini 4CH tùy chỉnh trong hộp kim loại để đáp ứng các yêu cầu khác nhau về Cấu hình Cổng (cổng 1310nm và nâng cấp), Bước sóng hoạt động, Loại sợi quang, Chiều dài sợi quang, Đầu nối đầu vào và Đầu nối đầu ra.
Tính năng
Suy hao chèn thấp
Cách ly cao
Độ ổn định và độ tin cậy cao
Ứng dụng
Hệ thống băng thông rộng
Ghép/Tách kênh quang học
Mạng truyền thông đô thị/truy cập
Thiết bị quang học
Thông số kỹ thuật
|
Thông số |
Đơn vị |
Giá trị kiểm tra |
||||
|
Suy hao chèn (23°C) |
dB |
1490 |
1510 |
1530 |
1550 |
|
|
Suy hao phụ thuộc phân cực |
dB |
0.08 |
0.06 |
0.08 |
0.06 |
|
|
Cách ly |
Kề nhau |
dB |
≥30 |
|||
|
|
Không kề nhau |
dB |
≥40 |
|||
|
Độ gợn kênh |
dB |
≤0.5 |
||||
|
Tính định hướng |
dB |
≥50 |
||||
|
Suy hao phản hồi |
dB |
≥45 |
||||
|
Nhiệt độ hoạt động |
°C |
-10 ~+70 |
||||
|
Nhiệt độ bảo quản |
°C |
-40 ~+85 |
||||
|
Xử lý công suất |
mW |
300 |
||||
|
Đầu nối |
- |
FC/APC |
||||
|
Loại sợi quang |
- |
G657A2 với ống lỏng 900um |
||||
|
Chiều dài sợi quang |
M |
0.5 |
||||
Thông số kỹ thuật hiệu suất
|
Thông số |
Giá trị |
Đơn vị |
|
|
Bước sóng hoạt động |
1260-1620 |
nm |
|
|
Kênh |
1490, 1510, 1530, 1550 |
nm |
|
|
Khoảng cách kênh |
20 |
nm |
|
|
Băng thông kênh(@ -0.5dBbăng thông) |
±6.5 |
nm |
|
|
Suy hao chèn |
≤1.7 |
dB |
|
|
Cách ly |
Kề nhau |
≥30 |
dB |
|
Không kề nhau |
≥40 |
dB |
|
|
Độ nhạy nhiệt độ suy hao chèn |
≤0.5 |
dB |
|
|
Sự thay đổi nhiệt độ bước sóng |
≤0.002 |
nm/°C |
|
|
Suy hao phụ thuộc phân cực |
≤0.2 |
dB |
|
|
Độ tán sắc chế độ phân cực |
≤0.2 |
PS |
|
|
Độ gợn |
≤0.5 |
dB |
|
|
Tính định hướng |
≥50 |
dB |
|
|
Suy hao phản hồi |
≥45 |
dB |
|
|
Xử lý công suất tối đa |
300 |
mW |
|
Nhiệt độ hoạt động |
-40 ~+85 |
°C |
|
Nhiệt độ bảo quản |
-40 ~+85 |
°C |
|
Loại sợi quang |
Ống lỏng 900um màu trắng, G657A1 |
|
|
Chiều dài sợi quang |
0.15+0.02 |
m |
|
Đầu nối |
FC/UPC |
|
|
Kích thước gói |
21*12.9*6.4 |
mm |
LƯU Ý:
Chỉ số này chỉ tương ứng với sản phẩm không có đầu nối. Chỉ số này có thể thay đổi mà không cần báo trước.
Dây chuyền sản xuất YINGDA:
