| MOQ: | 100 |
| giá bán: | 0.2USD-100USD |
| Bao bì tiêu chuẩn: | Hộp hộp |
| Delivery period: | 5-8 ngày làm việc |
| phương thức thanh toán: | T/T, Alipay, Paypal |
| năng lực cung cấp: | 1000 chiếc / ngày |

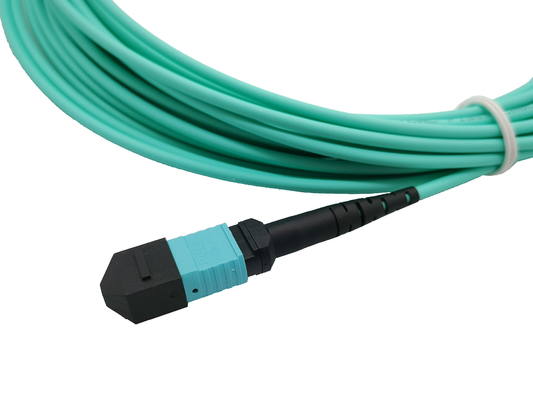

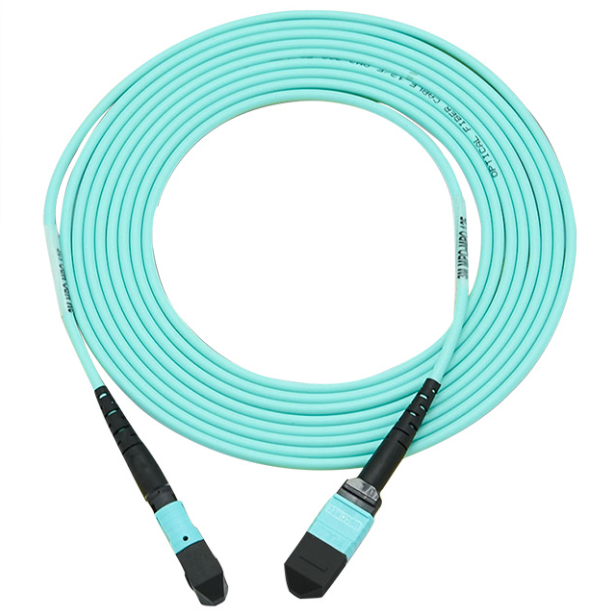

Cáp MPO 400G Dây vá MPO sang MPO Đầu cái OM3 16 Sợi Loại B 5M
Cáp vá MPO sang MPO 16 Sợi rất tốt để triển khai trung tâm dữ liệu hoặc cơ sở hạ tầng cáp quang nhanh chóng. Nó được sử dụng để kết nối giữa hộp băng MPO hoặc cáp vá sợi quang fan out giữa HAD và EDA. Cấu trúc cáp vá cắm và chạy hiệu quả cao làm giảm đáng kể chi phí lắp đặt ban đầu và bảo trì hàng ngày. Cáp trục MPO Yingda sử dụng cáp quang và các thành phần MPO đã chọn, với tổn thất chèn thấp, tổn thất phản hồi cao, đáp ứng đầy đủ yêu cầu của mạng dữ liệu tốc độ cao.

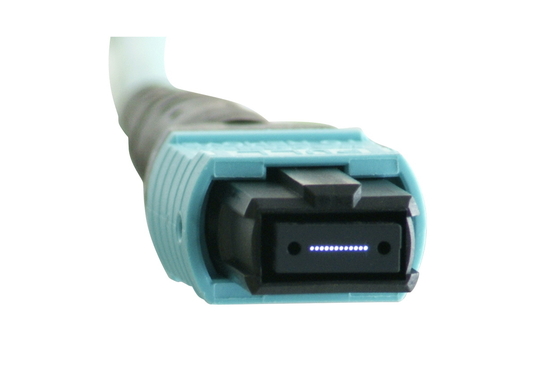

Thông số kỹ thuật đầu nối MTP MPO 16 Sợi
| Thông số quang học | ||||
| Tổn thất chèn (dB) | Tiêu chuẩn SM | SM Elite | Tiêu chuẩn MM | MM Elite |
| ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| Tổn thất phản hồi (dB) | ≥60 | ≥6020 | ||
| Độ bền (dB) | ≤0.2 500 lần giao phối | |||
| Độ bền kéo (kgf) | 10 | |||
| Nhiệt độ làm việc (℃) | -20 ~+70 | |||
| Bước sóng đo (nm) | 1310 | 850 | ||
| Thông số hình học | ||||
| Mục | Trục X | Trục Y | ||
| Tối thiểu | Tối đa | Tối thiểu | Tối đa | |
| Bán kính cong (mm) | 500 | – | 50 | – |
| Góc đánh bóng | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| Mục | Tối thiểu | Tối đa | ||
| Chiều cao sợi (nm) | 1000 | 3000 | ||
| Lỗi chiều cao sợi tối đa (nm) | 600 | |||
| Lỗi chiều cao sợi liền kề (nm) | -300 | +300 | ||
| Lỗi chiều cao sợi trung bình (nm) | -300 | +300 | ||
| Lõm trung tâm (nm) | 300 | |||
Tiêu chuẩn cáp vá sợi MPO 16 sợi:
Ø Đáp ứng Tiêu chuẩn IEC 61754-7& JIS C5982
Ø Hệ thống cáp có cấu trúc theo TIA-568-C
Tính năng cáp vá MPO 16 sợi
Ø Lắp đặt xương sống
Ø Lựa chọn một trong hai đầu có chân (loại đực) hoặc cả hai đầu không có chân (loại cái)
Ø Số lượng sợi có sẵn trong 12/24/36/48/72/96/144 sợi
Ø Cấu trúc cáp lõi tròn & mini để loại bỏ độ nhạy uốn và tiết kiệm không gian
Ø Có sẵn ở chế độ đơn G 652 D và G 657, sợi đa chế độ OM2, OM3, OM4
Ø Thiết kế mắt kéo tùy chọn để phù hợp với các môi trường lắp đặt khác nhaut
Quang học song song
– Tương thích với Diễn đàn kết nối mạng quang (OIF)
– Tương thích Infiniband
Infiniband
– Tương thích với Kênh sợi 10G
– 40G,100G, 400G, 800G
– QSFP
Ứng dụng cáp trục MPO 16F:
Ø Kết nối khung liên kết chuyển mạch quang
Ø Truy cập cạnh thẻ mật độ sợi cao
Ø Cáp trục mảng
Ø Hệ thống cáp trung tâm dữ liệu
3 Loại phân cực cáp trục MPO MTP
Cấu trúc cáp trục:
Xưởng sản xuất dây vá MPO của YINGDA
Đội sản xuất cáp MPO của YINGDA áp dụng nhiều thử nghiệm để kiểm soát chặt chẽ chất lượng cho khách hàng. Kiểm tra và kiểm tra phân cực 100% mặt cuối.
băng hình
băng hình
băng hình
băng hình
băng hình
băng hình
|
|
| MOQ: | 100 |
| giá bán: | 0.2USD-100USD |
| Bao bì tiêu chuẩn: | Hộp hộp |
| Delivery period: | 5-8 ngày làm việc |
| phương thức thanh toán: | T/T, Alipay, Paypal |
| năng lực cung cấp: | 1000 chiếc / ngày |
Cáp MPO 400G Dây vá MPO sang MPO Đầu cái OM3 16 Sợi Loại B 5M
Cáp vá MPO sang MPO 16 Sợi rất tốt để triển khai trung tâm dữ liệu hoặc cơ sở hạ tầng cáp quang nhanh chóng. Nó được sử dụng để kết nối giữa hộp băng MPO hoặc cáp vá sợi quang fan out giữa HAD và EDA. Cấu trúc cáp vá cắm và chạy hiệu quả cao làm giảm đáng kể chi phí lắp đặt ban đầu và bảo trì hàng ngày. Cáp trục MPO Yingda sử dụng cáp quang và các thành phần MPO đã chọn, với tổn thất chèn thấp, tổn thất phản hồi cao, đáp ứng đầy đủ yêu cầu của mạng dữ liệu tốc độ cao.
Thông số kỹ thuật đầu nối MTP MPO 16 Sợi
| Thông số quang học | ||||
| Tổn thất chèn (dB) | Tiêu chuẩn SM | SM Elite | Tiêu chuẩn MM | MM Elite |
| ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| Tổn thất phản hồi (dB) | ≥60 | ≥6020 | ||
| Độ bền (dB) | ≤0.2 500 lần giao phối | |||
| Độ bền kéo (kgf) | 10 | |||
| Nhiệt độ làm việc (℃) | -20 ~+70 | |||
| Bước sóng đo (nm) | 1310 | 850 | ||
| Thông số hình học | ||||
| Mục | Trục X | Trục Y | ||
| Tối thiểu | Tối đa | Tối thiểu | Tối đa | |
| Bán kính cong (mm) | 500 | – | 50 | – |
| Góc đánh bóng | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| Mục | Tối thiểu | Tối đa | ||
| Chiều cao sợi (nm) | 1000 | 3000 | ||
| Lỗi chiều cao sợi tối đa (nm) | 600 | |||
| Lỗi chiều cao sợi liền kề (nm) | -300 | +300 | ||
| Lỗi chiều cao sợi trung bình (nm) | -300 | +300 | ||
| Lõm trung tâm (nm) | 300 | |||
Tiêu chuẩn cáp vá sợi MPO 16 sợi:
Ø Đáp ứng Tiêu chuẩn IEC 61754-7& JIS C5982
Ø Hệ thống cáp có cấu trúc theo TIA-568-C
Tính năng cáp vá MPO 16 sợi
Ø Lắp đặt xương sống
Ø Lựa chọn một trong hai đầu có chân (loại đực) hoặc cả hai đầu không có chân (loại cái)
Ø Số lượng sợi có sẵn trong 12/24/36/48/72/96/144 sợi
Ø Cấu trúc cáp lõi tròn & mini để loại bỏ độ nhạy uốn và tiết kiệm không gian
Ø Có sẵn ở chế độ đơn G 652 D và G 657, sợi đa chế độ OM2, OM3, OM4
Ø Thiết kế mắt kéo tùy chọn để phù hợp với các môi trường lắp đặt khác nhaut
Quang học song song
– Tương thích với Diễn đàn kết nối mạng quang (OIF)
– Tương thích Infiniband
Infiniband
– Tương thích với Kênh sợi 10G
– 40G,100G, 400G, 800G
– QSFP
Ứng dụng cáp trục MPO 16F:
Ø Kết nối khung liên kết chuyển mạch quang
Ø Truy cập cạnh thẻ mật độ sợi cao
Ø Cáp trục mảng
Ø Hệ thống cáp trung tâm dữ liệu
3 Loại phân cực cáp trục MPO MTP
Cấu trúc cáp trục:
Xưởng sản xuất dây vá MPO của YINGDA
Đội sản xuất cáp MPO của YINGDA áp dụng nhiều thử nghiệm để kiểm soát chặt chẽ chất lượng cho khách hàng. Kiểm tra và kiểm tra phân cực 100% mặt cuối.
