| Tên thương hiệu: | YINGDA |
| Số mẫu: | MPO-LC 8cores Elite |
| MOQ: | 100 |
| giá bán: | 0.2USD-100USD |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | T/T, Alipay, Paypal |

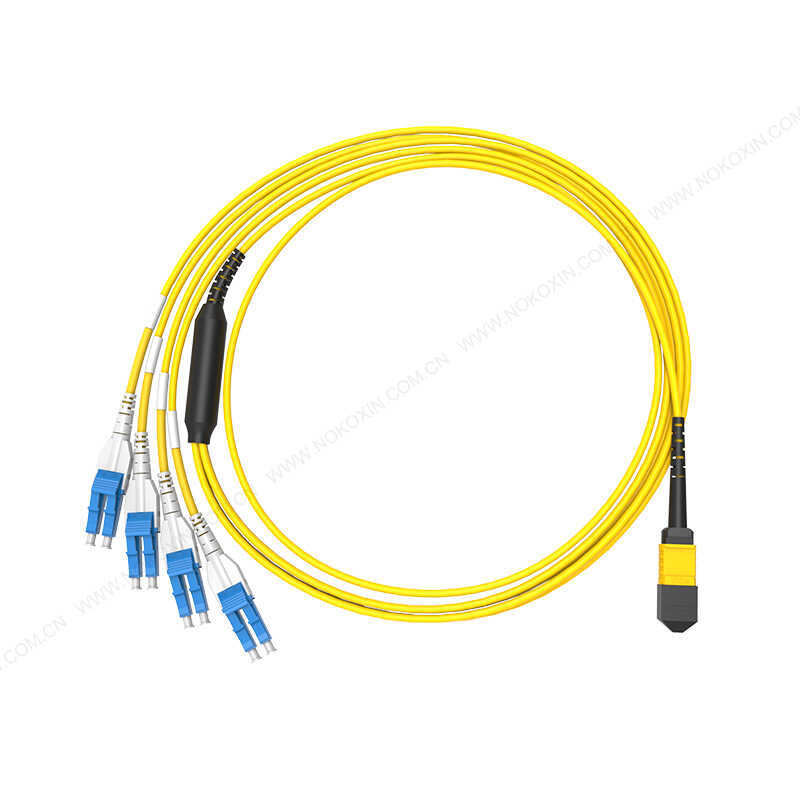

Mô tả cáp MPO
Bộ sợi dây MPO / MTP và bộ sợi dây cáp gốc đa lõi tạo điều kiện cho việc triển khai nhanh chóng dây cáp xương sống mật độ cao trong các trung tâm dữ liệu và môi trường sợi cao khác,Giảm thời gian và chi phí lắp đặt hoặc cấu hình lại mạng.
MTP / MPO được sử dụng để kết nối với nhau các băng cassette, bảng điều khiển hoặc quạt, nó được cung cấp trong các loại sợi trong các phiên bản 8, 12, 24 hoặc 48 lõi tiêu chuẩn bằng cách sử dụng cấu trúc cáp vi mô nhỏ gọn và chắc chắn.Các cáp nhỏ gọn tối ưu hóa sử dụng đường cáp và cải thiện lưu lượng không khí.
Các cáp MPO / MTP này được xây dựng với các thành phần chất lượng cao nhất. Các phiên bản ưu tú mất mát thấp được cung cấp, có tính năng chèn thấp cho các mạng tốc độ cao đòi hỏi, nơi ngân sách năng lượng rất quan trọng.
Tính năng
[Tốc độ cao và mật độ cao]cáp quang quang mpo này có chất lượng cao fiber multimode,mpo om5 cáp cung cấp một kết nối an toàn và đáng tin cậy,giảm mất tích chèn ((IL≤0.35dB) và tổn thất trở lại cao ((RL≥60dB), hỗ trợ 10G/40G/100gigabit
[ Ứng dụng cáp MPO Breakout] Khu dân cư, phòng công nghiệp, kết nối tín hiệu quang học tòa nhà thương mại, trung tâm dữ liệu lớn, hệ thống cáp dày đặc, hệ thống truyền thông sợi quang,mạng truyền hình cáp, mạng viễn thông LAN,Ứng dụng GPON/EPON,Mạng rộng,fttx
[Safety LSZH Jacket Multimode Fiber]cáp vá sợi của chúng tôi có vật liệu áo khoác halogen không khói ít khói lszh (tỷ lệ ma sátμ<0.2),cung cấp khả năng chống cháy và sản xuất khói và khói độc hại tối thiểu trong trường hợp cháyvà hoạt động đáng tin cậy trong phạm vi nhiệt độ từ -20 oC đến +70 oC
Cáp MPO của chúng tôi là một trong hàng ngàn bộ sưu tập cáp sợi quang có sẵn trong kho và sẵn sàng để vận chuyển.
Bộ kết nối MPO Các thông số quang học
|
Mất tích nhập (dB)
|
Tiêu chuẩn SM
|
SM Elite
|
Tiêu chuẩn MM
|
MM Elite
|
|
|
≤0.7
|
≤0.35
|
≤0.7
|
≤0.35
|
||
|
Mất lợi nhuận (dB)
|
≥ 60
|
≥ 20
|
|||
|
Độ bền (dB)
|
≤0.2, 500 lần giao phối
|
||||
|
Độ bền kéo ((kgf)
|
10
|
||||
|
Nhiệt độ hoạt động ((°C)
|
-20 ~ +70
|
||||
|
Độ dài sóng đo ((nm)
|
1310
|
850
|
|||
|
Tiêu chuẩn
|
IEC61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 ((FOCIS5), dây cáp có cấu trúc cho mỗi TIA-568-C, kênh sợi 10G, 40G và 100G IEEE 802.3vv
|
||||
|
Màu nhà
|
Máy kết nối màu xanh lá cây + giày đen
|
Máy kết nối màu vàng + giày đen
|
OM1&OM2: kết nối màu beige + giày đen
OM3&OM4:điện kết nối nước + giày đen
OM3&OM4: kết nối màu tím + giày đen
|
||
Các thông số hình học
| Điểm | Trục X | Trục Y | ||
| Khoảng phút | Tối đa | Khoảng phút | Tối đa | |
| Xanh cong (mm) | 500 | ️ | 50 | ️ |
| góc đánh bóng | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| Điểm | Khoảng phút | tối đa | ||
| Chiều cao của sợi (nm) | 1000 | 3000 | ||
| Lỗi chiều cao sợi tối đa (nm) | 600 | |||
| Lỗi chiều cao sợi liền kề (nm) | - 300 | +300 | ||
| Lỗi chiều cao sợi trung bình (nm) | - 300 | +300 | ||
| Trung tâm hố (nm) | 300 | |||
Bộ kết nối sợi LC/SC/FC
| Chế độ sợi | Chế độ đơn | Multimode | |
| Sơn kết nối | PC | APC | PC |
| Mất chèn (dB) | ≤0.3 | ||
| Mất lợi nhuận (dB) | ≥ 50 | ≥ 60 | ≥ 35 |
| Khả năng lặp lại (dB) | ≤0.2, 1000 lần giao phối | ||
| Nhiệt độ hoạt động ((°C) | -40 ~ +85 | ||
| Độ dài sóng đo (nm) | 1310 | 850 | |
Sơ đồ cấu trúc MPO
Nhiều loại dây dán MPO cho tùy chọn
Xưởng sản xuất dây đệm của YINGDA
Nhóm sản xuất cáp YINGDA MPO được áp dụng nhiều thử nghiệm để kiểm soát chất lượng nghiêm ngặt cho khách hàng.
băng hình
băng hình
băng hình
băng hình
băng hình
băng hình
băng hình
|
