| Tên thương hiệu: | YINGDA |
| Số mẫu: | FDB0216G |
| MOQ: | 100PCS |
| giá bán: | 1.0USD-18.6USD |
| Thời gian giao hàng: | 6days |
| Điều khoản thanh toán: | Western Union, MoneyGram, T/T |
PLC Splitter FTTH Drop Cable Fiber Optic Termination Panel Nhựa Đen
Mô hình: FDB0216G
Hộp đầu cuối sợi quang ngoài trời này được sử dụng rộng rãi trong mạng FTTH hoặc hệ thống phân phối cáp, nó có thể được gắn tường hoặc gắn cột.cũng có 16pcs FTTH thả cáp cổng 2 cáp import với tuyến cáp. Hộp là thiết kế clip, dễ dàng để mở và đóng.
Tính năng của cáp quang sợi FTTH
Kích thước hộp cáp sợi
Thông số kỹ thuật của hộp đầu cuối sợi
| Yêu cầu về môi trường | Dữ liệu kỹ thuật chính | ||
| Nhiệt độ hoạt động | -40°C~+75°C | Mất tích nhập | ≤0,2dB |
| Độ ẩm tương đối | ≤85% ((+30°C) | UPC trả lại mất mát | ≥50dB |
| Áp suất khí quyển | 70KPa ~ 106KPa | Mất lợi nhuận của APC | ≥ 60dB |
Mô hình và cấu hình
| Mô hình | Kích thước | Khả năng tối đa | Kích thước cài đặt | Cáp nhập | ||
| SC | LC | PLC | D*E (mm) | |||
| FDB0216G | 293*219*84mm | 16 | 32 | 32 ((LC) | 155*82 | Với/không có cảng nhanh |
Thông tin bao bì
| Mô hình | CTN qty | N.w/ctn | G.w./ctn | Ctn kích thước |
| FDB0216G | 10pcs | 13.5kg | 16.4kg | 51*33,5*68cm |
Cách cài đặt:
1Thiết bị gắn trên tường
Khoan 4 lỗ trên tường dựa trên kích thước trong bảng 1, đặt bu lông mở rộng Φ7.5 * 40, đặt hộp để phù hợp với các lỗ và sử dụng bu lông để buộc.
2Ứng dụng gắn cột
Đặt 1 bộ vòng dây dễ dàng vào cột điện thoại.
Thông tin đặt hàng
| Mô hình | Số lượng chất xơ | PLC chia | Loại bộ điều hợp | Adapter qty | Màu cơ thể | Cổng cáp |
| FDB0216G |
01=1 sợi 02=2sợi ... 16=16sợi |
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 |
SCA=SC/APC SCU=SC/UPC LCA=LC/APC LCU=LC/UPC |
01=1 phần trăm 02 = 2pcs 03 = 3pcs ... 16 = 16pcs |
B = Đen W=trắng G = xám |
A = tuyến dây chuyền B=cáp không cắt |

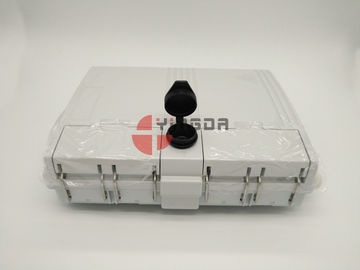

Nhiều hình ảnh của FDB0216 hộp kết nối sợi quang

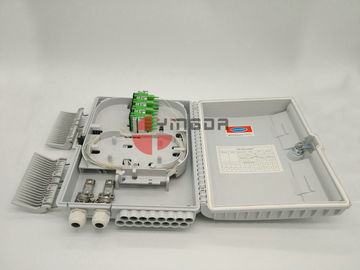

Nội bộ của hộp Tổng quan

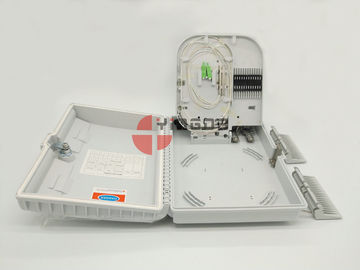

Bảng có thể được lật lên như hình ảnh, một bên là để lắp đặt bộ chuyển đổi, bên kia là để ghép sợi.

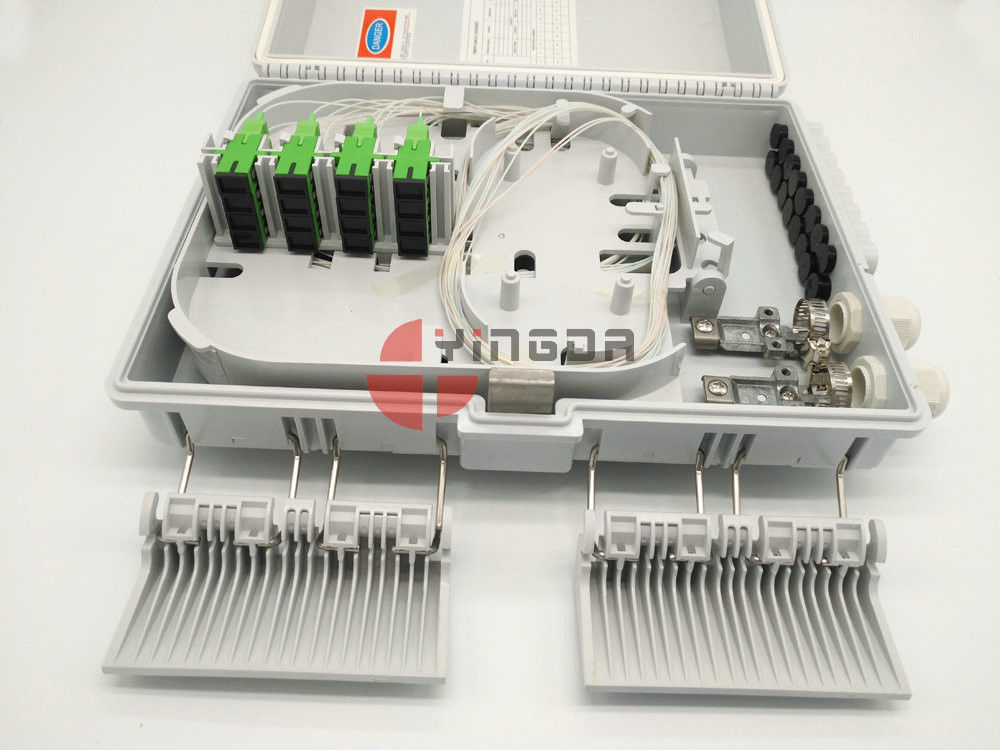

Lắp đặt adapter SC (tối đa 24pcs).
Splice sợi trên tấm, có rãnh để cố định ống thép của phân hạch PLC mô-đun nhỏ. Trên đáy của hộp, nó được thiết kế để đặt cáp sợi.
Có hai bộ phận kim loại để cố định các dây cáp chính đi qua đầu vào.
Mặt sau của hộp được thiết kế để gắn tường hoặc gắn cột trong nhà và ngoài trời.
Phụ kiện hộp chia sợi FTTH
YINGDA sản xuất tất cả các loại hộp sợi quang, như:
hộp kết thúc sợi quang, hộp phân phối sợi quang, hộp đầu cuối sợi quang,hộp ghép sợi quang,hộp chia sợi quang,hộp ghép sợi quang,hộp chia sợi,hộp phân phối sợi,hộp thermisation quang học, hộp kết thúc sợi tường, hộp phân phối sợi, hộp kết thúc sợi, hộp chia sợi quang, hộp ghép sợi quang.
Bất cứ câu hỏi nào, xin vui lòng hỏi chúng tôi, cảm ơn.
băng hình
băng hình
băng hình
băng hình
băng hình
băng hình
băng hình
|
