| Tên thương hiệu: | YINGDA |
| Số mẫu: | 1*8 optical splitter |
| MOQ: | 100 pcs |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8days after payment |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T, MoneyGram |

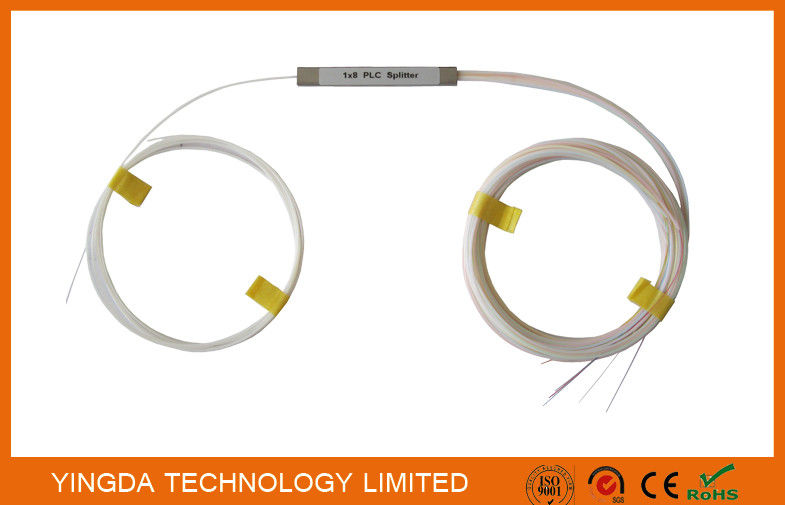

1:8 Fiber Pon Splitter Steel Tube Blockless Mini Module 900um,1x8 Phân tách quang học 1Meter
Máy phân tách sợi quang được sử dụng để chia ánh sáng sợi quang thành một số phần ở một tỷ lệ nhất định. Máy phân tách sợi quang là một thành phần thụ động quan trọng được sử dụng trong mạng PON FTTX.Có chủ yếu là hai loại phân tách quang FTTH thụ động: một là bộ chia loại hợp nhất truyền thống được gọi là bộ ghép FBT hoặc bộ chia quang FBT WDM, có giá cạnh tranh;người kia là bộ chia PLC dựa trên công nghệ PLC (Planar Lightwave Circuit), có kích thước nhỏ gọn và phù hợp với các ứng dụng mật độ.
Đặc điểm
· Đồng nhất tốt và giảm mất tích chèn
· Mất phụ thuộc phân cực thấp
· Cơ khí tuyệt vời
· Thăng bằng Telecordia GR-1221 và GR-1209
· Các thành phần thông qua chứng nhận TLC, phù hợp với YD1117-2001
Môi trường hoạt động: -40°C đến +85°C
· Tỷ lệ tuyệt chủng phân cực cao và đồng nhất tuyệt vời
Ứng dụng
· Sợi đến điểm (FTTX)
· Sợi trong nhà (FTTH)
· Mạng quang thụ động ((PON, GEPON)
· Mạng khu vực địa phương (LAN)
· Truyền hình cáp (CATV)
· Mạng viễn thông
· Thiết bị thử nghiệm
Thông số kỹ thuật
| Parameter | Cấu hình cổng | ||||||||
| 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | ||||
| Loại sợi | G.657A | ||||||||
| Độ dài sóng hoạt động ((nm) | 1260~1650 | ||||||||
| Mất tích nhập (dB) | Thông thường | 3.9 | 7.0 | 10.2 | 13.2 | 16.2 | 19.7 | ||
| Tối đa | 4.2 | 7.4 | 10.7 | 13.7 | 17.1 | 21.2 | |||
| Sự đồng nhất mất mát (dB) | Tối đa | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | ||
| Mất lợi nhuận (dB) | Khoảng phút | 50 | 50 | 50 | 50 | 50 | 50 | ||
| PDL (dB) | Tối đa | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||
| Định hướng (dB) | Khoảng phút | 55 | 55 | 55 | 55 | 55 | 55 | ||
| Tùy thuộc độ dài sóng Mất tiền (dB) |
Tối đa | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | ||
| Tùy thuộc vào nhiệt độ Mất ((-40 ~ + 85 °C) |
Tối đa | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | ||
| Nhiệt độ hoạt động (°C) | -40~+85 | ||||||||
| Nhiệt độ lưu trữ (°C) | -40~+85 | ||||||||
Lưu ý:
Trên đây là các thông số cho Blockless Fiber PLC Splitter với đầu nối.
Không có đầu nối, mất tích chèn sẽ thấp hơn 0,2dB.
Nhiều hình ảnh hơn

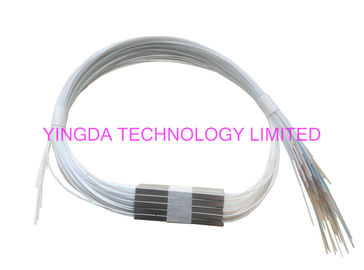

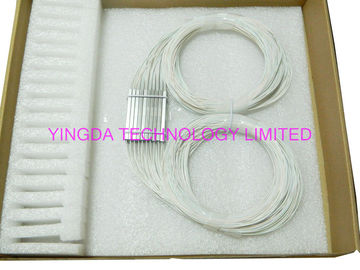

PLC splitter coulpler 1x8 không có kết nối đóng gói trong một hộp với bọt, hiệu suất tốt, và bảo vệ các sợi, tiết kiệm chi phí vận chuyển và khối lượng.

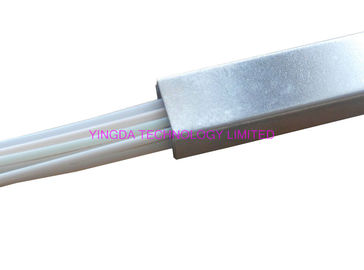

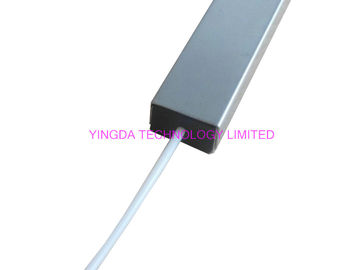

mỗi ống thép:60 * 7 * 4mm, 2row / 4fibers đầu ra, với hình nhẫn trên mỗi sợi, "input" trên pigtails đầu vào. và có thể dán nhãn: logo, số serial và tên sản phẩm theo yêu cầu của khách hàng.
Thông tin đặt hàng
| PLCS | - | - | - | - | - | - | - |
| Cấu trúc |
Sợi Loại |
Gói | Nhập | Sản lượng | Chiều dài | Bộ kết nối | |
| Cấu trúc | 0101 = 1x1, 0202 = 2x2, ..., 0164=1x64, 0264=2x64 | ||||||
| Loại sợi | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
| Kích thước gói | A1, A2,...A12, D, E, F, K, U, G, C, T, R, X | ||||||
| Loại đầu vào |
B = 250μm Sợi trần, L = 900μm ống lỏng, S=2.0mm, R=3.0mm, 0=Adapter |
||||||
| Loại đầu ra |
B=250μm Sợi trần, L=900μm ống lỏng, S=2,0mm, R=3,0mm, F = Splitter, 0 = Adapter |
||||||
| Chiều dài đuôi heo |
05=0.5m, 10=1.0m, 100=100m, 0=Adapter 15/10=1,5m đầu vào/1,0m đầu ra, X= Các sản phẩm khác |
||||||
| Loại kết nối |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=FC/UPC input/FC/APC output, 00 = Không có, X= Các sản phẩm khác |
||||||
