| Tên thương hiệu: | YINGDA |
| Số mẫu: | YDPLC-116-SASA-1010 |
| MOQ: | 200 bộ |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8days after payment |

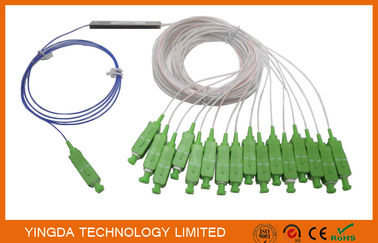

GPON FTTH Sợi quang Passive Mini Optical Splitter 1x16 900um Single mode SC APC kết nối
Bộ chia mạch sóng ánh sáng phẳng (PLC) là một loại thiết bị quản lý năng lượng quang họcNó được chế tạo bằng công nghệ dẫn sóng quang học silica.độ tin cậy cao, phạm vi bước sóng hoạt động rộng và đồng nhất kênh qua kênh tốt,và được sử dụng rộng rãi trong các mạng PON để nhận ra phân chia công suất tín hiệu quang học.cung cấp toàn bộ loạt các sản phẩm phân tách 1xN và 2xN được thiết kế riêng choTất cả các sản phẩm đáp ứng các yêu cầu cụ thể của GR-1209-CORE-2001 và GR-1221-CORE-Các yêu cầu năm 1999.
Thông số kỹ thuật cho máy chia sợi quang
Máy chia sợi quang1xN SPLITTER
| Điểm | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| Loại sợi | G.657.A | |||||||
| Độ dài sóng làm việc | 1260nm~1650nm | |||||||
| Mất nhập tiêu chuẩn ((dB) | ≤4.2 | ≤7.6 | ≤107 | ≤ 14.0 | ≤17.2 | ≤ 20.8 | ≤ 24.0 | |
| Mất sự chèn P-Grade ((dB) | ≤4.0 | ≤7.4 | ≤105 | ≤ 13.8 | ≤17.0 | ≤ 20.4 | ≤ 23.7 | |
| Đồng nhất (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| PDL ((dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
| Mất phụ thuộc độ dài sóng ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| Mất lợi nhuận ((dB) | ≥ 50 | |||||||
| Chỉ thị (dB) | ≥ 55 | |||||||
| Temp.Gange hoạt động | -40°C~+85°C | |||||||
| Lưu ý:Các thông số trên là cho Splitter với đầu nối. Nếu không có đầu nối, tổn thất chèn sẽ giảm 0,2dB. |
||||||||
Tính năng chia PLC sợi quang
Ø Mức mất tích chèn thấp, PDL thấp và độ tin cậy cao
Ø Mất lợi nhuận cao và khả năng lặp lại tốt
Ø Phạm vi sóng rộng
Ø Tương đồng kênh qua kênh tuyệt vời
Ứng dụng Splitter sợi quang
Ø Mạng LAN, WAN và Metro
Ø Dự án FTTH & triển khai FTTX
Ø Hệ thống CATV
Ø GPON, EPON
Ø Thiết bị thử nghiệm sợi quang
Ø Hệ thống truyền tải băng thông rộng cơ sở dữ liệu
Tất cả các kết nối, cáp, chip PLC được kiểm tra 100% trước khi trong nhà máy. và mỗi với hình nhẫn để xác định tốt hơn trên trang web xây dựng.
Máy chia nối cáp quangCỡ ống thép phân tách sợi quang:
| Điểm | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Chiều dài*chiều rộng*chiều cao ((mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Điểm | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| Chiều dài*chiều rộng*chiều cao ((mm) | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 | 100×20×6 | 100×40×6 |
1x16Pống thép phân tách PLC sợi quang
2x32 splitter Thông tin đơn đặt hàng máy chia sợi quang
| Cảng | Sợi | Mắt lợn đầu vào | Kết nối đầu vào | Mắt lợn đầu vào Chiều dài |
Output Pigtail | Sản lượng Bộ kết nối |
OutputPigtail Chiều dài |
|
| PLC | 102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132=1x32 164=1x64 128 = 1x128 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
1=G657A 2=G652D SP = Đặc biệt |
1=250um Sợi trần 2=900um Ống kín 3=900um ống lỏng 4=2,0mm cáp 5=3,0mm cáp SP = Đặc biệt |
NE= Không có SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP = Đặc biệt |
0=0,5m 1=1m 2=1,5m 3=2m 4=3m SP = Đặc biệt |
1=250um Sợi trần 2=900um Ống kín 3=900um ống lỏng 4=2,0mm cáp 5=3,0mm cáp SP = Đặc biệt |
NE= Không có SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP = Đặc biệt |
0=0,5m 1=1m 2=1,5m 3=2m 4=3m SP = Đặc biệt |
Thông tin về gói chia PLC sợi quang
Bộ chia PLC,Máy nối 2x2có thể được đóng gói trong các loại khác nhau, túi nhựa như dây dán sợi, hộp phồng, hộp bìa, hộp bìa chính.đề nghị sử dụng 100pcs trong một hộp để đảm bảo tốt và bảo vệ cao để sợi và ống thép, do chi phí vận chuyển hàng hóa ngày càng tăng.
