| Tên thương hiệu: | YINGDA |
| Số mẫu: | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| MOQ: | 500 chiếc |
| giá bán: | 0.19USD-0.72USD |
| Thời gian giao hàng: | 5 ngày làm việc sau khi nhận được khoản thanh toán của bạn |
| Điều khoản thanh toán: | T / T hoặc Western Union |

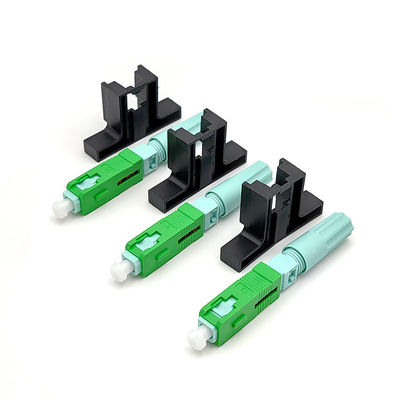

Đầu nối nhanh 5G FTTx 0,3dB trong nhà Đầu nối nhanh cáp quang Chế độ đơn
Lắp ráp trường cáp quang 5G FTTx 0.3dB LX58 SC APC trong nhà Đầu nối nhanh Cáp hình-8
Đầu nối nhanh cáp quang SC / APC được thiết kế cho FTTH là thế hệ đầu nối sợi quang mới được sử dụng trong lắp ráp.Nó có thể cung cấp Mở
Dòng chảy và Loại sản phẩm đúc sẵn, có đặc điểm kỹ thuật quang học và cơ học đáp ứng đầu nối sợi quang tiêu chuẩn.
Nó được thiết kế cho chất lượng cao và hiệu quả cao để lắp đặt, cấu trúc của vị trí uốn là một thiết kế độc đáo và không cần dán,
không đánh bóng bất kỳ vật tư tiêu hao nào.Áp dụng cấu trúc được cài đặt sẵn bằng sợi quang, và thuận tiện cho việc lắp đặt tại hiện trường.
Đặc trưng
1. Loại vít tròn SC / APC, tổng chiều dài 58mm
2. Áp dụng cho 2mm * 3mmchất xơthả cáp
3. Cấu trúc rãnh C bằng gốm không phải nhựa hoặc kim loại, hiệu suất bịt kín tốt, chống cháy
4. Suy hao chèn: trung bình ≤0,2dB, MAX≤0,4dB
5. Mất mát trở lại: ≥50dB UPC, ≥65db APC
6. Không cần sơn epoxy hoặc đánh bóng, có thể lắp đặt tại hiện trường, sợi nhúng tại nhà máy
Sự chỉ rõ
|
Kiểu |
Thông số |
|
Mất đoạn chèn |
≤ 0,3dB (1310nm & 1550nm) |
|
Trả lại mất mát |
UPC ≤ -45dB, APC ≤ -65dB, |
|
Sức mạnh sợi trần |
> 5N |
|
Sức mạnh ốp |
> 10N |
|
Căng thẳng |
> 50N |
|
Độ bền cơ học (500 lần) |
IL ≤ 0,2dB & RL ≤ 5dB |
|
Nhiệt độ hoạt động |
-5 ºC đến +70 ºC |
Thông tin chi tiết sản phẩm:

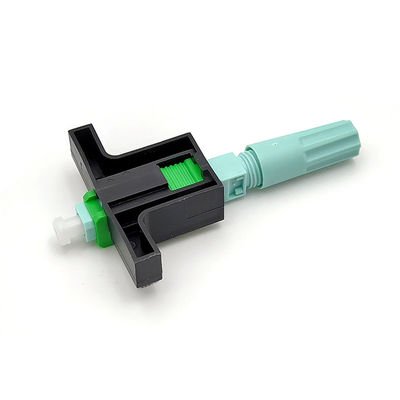

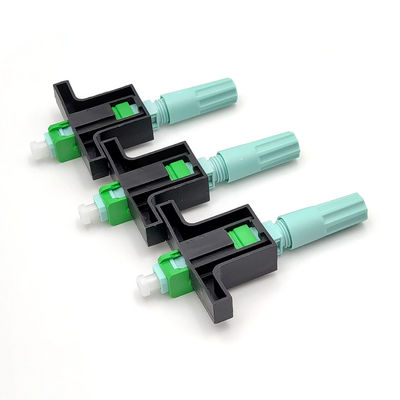

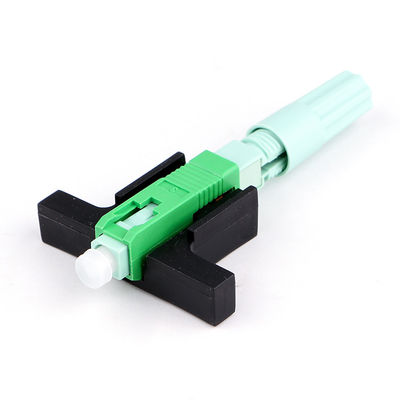

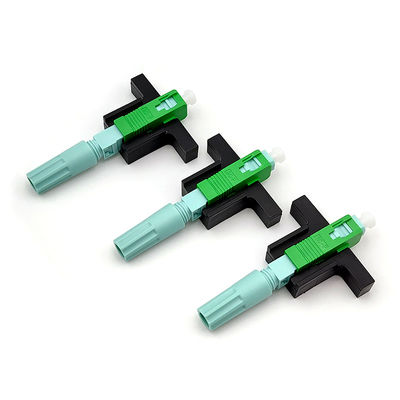

Mỗi chiếc đều có một công tắc màu đen để mở và đóng kết cấu sợi quang tại chỗ, phần khởi động là hình tròn có thể vặn mở các đầu nối.
Tất cả các đầu nối được làm bằng nhựa chất lượng cao, đảm bảo hiệu suất tốt ổn định và độ bền;
1 cái / túi nhựa, 100 cái / hộp bên trong, 10 cái hộp bên trong / hộp carton
Làm thế nào để sử dụng các kết nối nhanh?
Xử lý chất xơ
1. Chèn cáp thả vào thanh thoát cho đến khi ra ngoài 50-60mm và dải lớp cường độ cáp
2. Nhấn cáp đã tước vào kẹp, có 4 điểm để khóa sợi quang
3. Tách lớp phủ của cáp bằng cách đưa bộ tước sợi dọc vào để tước lớp phủ của sợi.Hoặc sử dụng căn chỉnh dải sợi Miller của kẹp sợi.
4. Kiểm tra sợi bằng cách uốn cong khoảng 60 ° theo hướng nếu ok
5. Làm sạch sợi bằng vải cồn bằng cách lau 0 ° và 90 ° một lần nữa
6. Đặt kẹp vào dụng cụ cố định chiều dài cho đến khi mũi tên lên, và nhấn đến cuối
7. Đặt phẳng trên rãnh của máy cắt sợi, căn chỉnh cho đến cuối, sau đó cắt sợi
8. Cuối cùng chiều dài sợi sẽ là: 19,4mm và 29,4 ± 0,1mm, xem hình ảnh
hội,, tổ hợp
Kiểm tra tủ đồ đen
Chèn sợi quang cùng với lối vào V cho đến khi sợi uốn cong, nhưng không cao hơn 1mm so với lối vào V
Giữ nguyên vỏ, lớp phủ và đồ gá bằng nhau, tháo công tắc.
Tháo ráp
Lắp ráp đồ gá phụ, lắp công tắc vào đầu bên phải
Mở khóa sợi quang
Sử dụng phần lồi độc quyền để mở nắp, mở khóa vỏ
Nâng 15 ° để kéo sợi ra
Các loại tương tự khác:
Ứng dụng
|
|
