| MOQ: | 500 chiếc |
| giá bán: | 0.19USD-0.72USD |
| Bao bì tiêu chuẩn: | 1 cái / túi nhựa, 10 cái / túi nhựa lớn hơn, sau đó 100 cái / hộp, 1000 cái / thùng |
| Delivery period: | 5 ngày làm việc sau khi nhận được khoản thanh toán của bạn |
| phương thức thanh toán: | T / T hoặc Western Union |
| năng lực cung cấp: | 500.000 chiếc mỗi tháng |

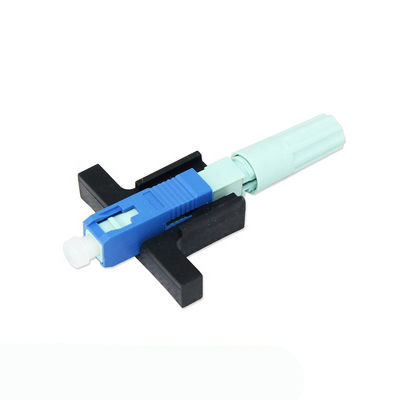

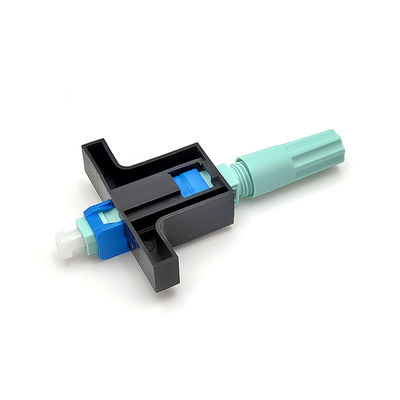

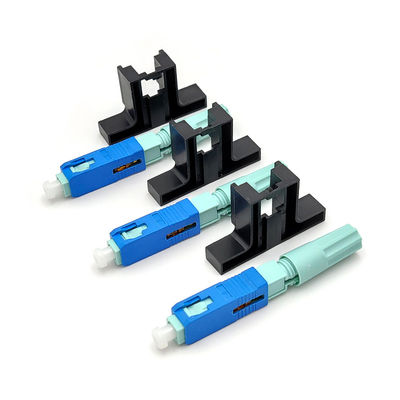

5G LX58 SC UPC FTTX Đầu nối có thể cài đặt tại trường Cáp quang phẳng Màu xanh lam
5G FTTx 0,3dB LX58 SC UPC Đầu nối có thể cài đặt cáp quang trường nhanh Hình-8 Cáp dẹt Màu xanh lam
Đầu nối lắp ráp hiện trường là một giải pháp phổ biến cho hệ thống dây dẫn quang bên trong các tòa nhà và tầng cho các ứng dụng LAN & CCTV và mở rộng FTTH, nó tự cung cấp trở thành đầu nối được lựa chọn bởi các đơn vị đương nhiệm, thành phố, tiện ích & nhà cung cấp dịch vụ thay thế.SC, LC hoặc FC ST có thể được chọn và phục vụ cho chế độ đơn từ 250um đến 900um và đường kính 2.0mm, 3.0mm.Ferrule có thể là PC hoặc APC.
Đặc điểm kỹ thuật cơ học
| MỤC | Tham số |
| MÔ HÌNH | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| Chiều dài | 58mm |
| Loại cáp | Cáp thả hình số 8 2.0 * 1.6MM, 2mm * 3mm |
| Cấu trúc C-Groove | Gốm sứ |
| Mất đoạn chèn | trung bình ≤0,2dB, MAX≤0,4dB |
| Trả lại mất mát | ≥50dB UPC, ≥65db APC |
| Mất đoạn chèn | ≤ 0,3dB (1310nm & 1550nm) |
| Trả lại mất mát | ≤ -45dB |
| Sức mạnh sợi trần | > 5N |
| Sức mạnh ốp | > 10N |
| căng thẳng | > 50N |
| Độ bền cơ học | IL ≤ 0,2dB & RL ≤ 5dB |
| Nhiệt độ hoạt động | 5 ºC đến +70 ºC |
| Thời gian lặp lại | > 50 lần |
| Chiều dài | 53mm |
| Tuân thủ tiêu chuẩn | IEC61754-4 |
| Tuổi thọ | 30 năm |
Thông tin gói:

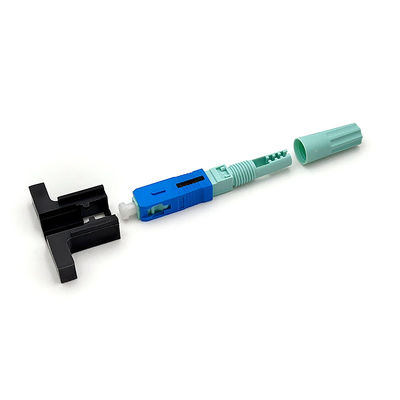

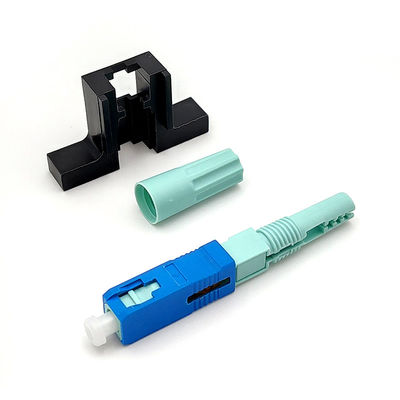

Cấu trúc đầu nối nhanh:
Ứng dụng
Làm thế nào để sử dụng các kết nối nhanh?
Xử lý chất xơ
1. Chèn cáp thả vào thanh thoát cho đến khi ra ngoài 50-60mm và dải lớp cường độ cáp
2. Nhấn cáp đã tước vào kẹp, có 4 điểm để khóa sợi quang
3. Tách lớp phủ của cáp bằng cách đưa bộ tước sợi dọc vào để tước lớp phủ của sợi.Hoặc sử dụng căn chỉnh dải sợi Miller của kẹp sợi.
4. Kiểm tra sợi bằng cách uốn cong khoảng 60 ° theo hướng nếu ok
5. Làm sạch sợi bằng vải cồn bằng cách lau 0 ° và 90 ° một lần nữa
6. Đặt kẹp vào dụng cụ cố định chiều dài cho đến khi mũi tên lên, và nhấn đến cuối
7. Đặt phẳng trên rãnh của máy cắt sợi, căn chỉnh cho đến cuối, sau đó cắt sợi
8. Cuối cùng chiều dài sợi sẽ là: 19,4mm và 29,4 ± 0,1mm, xem hình ảnh
hội,, tổ hợp
Kiểm tra tủ đồ đen
Chèn sợi quang cùng với lối vào V cho đến khi sợi uốn cong, nhưng không cao hơn 1mm so với lối vào V
Giữ nguyên vỏ, lớp phủ và đồ gá bằng nhau, tháo công tắc.
Tháo ráp
Lắp ráp đồ gá phụ, lắp công tắc vào đầu bên phải
Mở khóa sợi quang
Sử dụng phần lồi độc quyền để mở nắp, mở khóa vỏ
Nâng 15 ° để kéo sợi ra
Các loại tương tự khác:
