| Tên thương hiệu: | YINGDA |
| Số mẫu: | YDPC-F (LCU) -LCU-02A2-003 |
| MOQ: | 100 CÁI |
| giá bán: | 0.36USD-30USD |
| Điều khoản thanh toán: | L / C, T / T, Western Union |

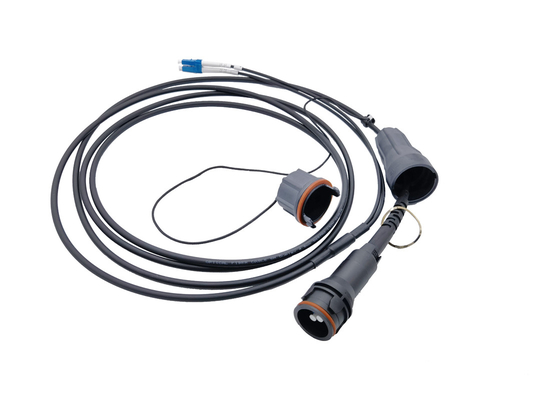

Chế độ đơn IP67 FTTA FTTH Dây vá LSZH 4.8mm G657A2
FTTA Chống thấm nước IP67 Trạm gốc FullAXS LC Cáp song công LSZH 4.8mm G657A2 RRH
Hệ thống đầu nối FullAXS mới được thiết kế để hoạt động với dung sai trục Z rất lớn, do đó có thể đáp ứng cho phạm vi rộng nhất của bộ thu phát trên thị trường.Tính năng độc đáo này sẽ cho phép người dùng cuối chọn hầu hết mọi bộ thu phát mà họ muốn.Trong khi đó, người dùng có thể tháo và thay thế các thiết bị thu phát một cách thuận tiện thông qua một khe hở trên vách ngăn giúp loại bỏ hoàn toàn việc phải mở toàn bộ hộp radio từ xa và phơi bên trong của nó trong các điều kiện thời tiết nguy hiểm.Đối với kết nối quang, hệ thống đầu nối bao gồm giao diện song công LC tiêu chuẩn công nghiệp để kết nối nhanh chóng với tất cả các bộ thu phát SFP song công LC.
Với sự phát triển của hệ thống ăng-ten phân tán (DAS), đầu nối Fullaxs-LC đã trở thành giao diện tiêu chuẩn cho trạm gốc không dây thế hệ mới liên kết với thiết bị FTTA thiết lập môi trường ngoài trời.
Đầu nối FullAXS có thể được thiết kế cho các ứng dụng truyền dẫn quang một chế độ hoặc đa chế độ.Sử dụng cụm cáp tự thiết lập chắc chắn thông qua vách ngăn được lắp trực tiếp vào bộ thu phát cáp quang được kết nối trực tiếp với WiMax và LTE trong ứng dụng FTTA.
Tham số trình kết nối
| Loại sợi | Chế độ đơn | Đa chế độ |
| Mất đoạn chèn | <0,3dB | <0,5dB |
| Trả lại mất mát | UPC> 50dB, APC> 60dB | > 30dB |
| 1sttư nối | LC song công | |
| 2ndtư nối | Khởi động đơn hai mặt LC | |
| Số lượng chất xơ | 2cores | |
| Đường kính cáp | 0,19 ”(đường kính 4,8mm ± 0,2mm) | |
| Vật liệu cáp | LSZH | |
| Màu cáp | Màu đen | |
| Màu sợi | Cam xanh |
|
TÍNH NĂNG, ĐẶC ĐIỂM
CÁC ỨNG DỤNG
Thông số kỹ thuật cơ
| Tham số | Tiêu chuẩn | Tham số | Tiêu chuẩn |
| Lực kéo 150N | IEC61300-2-4 | Nhiệt độ | 40 ° C - + 85 ° C |
| Rung động | GR3115 (3.26.3) | Chu kỳ | 50 chu kỳ giao phối |
| Sương muối | IEC 61300-2-26 | Lớp bảo vệ / Xếp hạng | IP67 |
| Rung động | IEC 61300-2-1 | Duy trì cơ học | Cáp duy trì 150 N |
| Sốc | IEC 61300-2-9 | Giao diện | Giao diện LC |
| Va chạm | IEC 61300-2-12 | Dấu chân bộ điều hợp | 36 mm x 36 mm |
| Nhiệt độ / Độ ẩm | IEC 61300-2-22 | Kết nối LC song công | MM hoặc SM |
| Kiểu khóa | Phong cách bayonet | Công cụ | Không cần công cụ |
Thông số cáp
| Số lượng chất xơ | 2 | |
| Sợi đệm chặt chẽ | Kích thước | 800 ± 50μm |
| Vật chất | LSZH | |
| Màu sắc | Xanh lam, cam | |
| Áo khoác ngoài | Kích thước | 4,8 ± 0,2mm |
| Vật chất | LSZH | |
| Màu sắc | Màu đen | |
Thông tin đặt hàng - YDPC-AB-FCFT-CL
| YDPC | - | Đầu nối A | - | Đầu nối B | - | Số lượng sợi = FC | Loại sợi = FT | - | Chiều dài cáp = CL |
|
YD = yingda PC = dây vá |
F (LCU) = FullAXS (LC / UPC) F (LCA) = FullAXS (LC / APC) F (MPO) = FullAXS (MPO) LCU = LC / UPC LCA = LC / APC MPO = MPO / MTP ... Xxx = NULL |
F (LCU) = FullAXS (LC / UPC) F (LCA) = FullAXS (LC / APC) F (MPO) = FullAXS (MPO) LCU = LC / UPC LCA = LC / APC MPO = MPO / MTP ... Xxx = NULL |
01 = 1 điểm 02 = 2 điểm 08 = 8 điểm 12 = 12 điểm ...
|
2D = G652D A1 = G657A1 A2 = G657A2 M1 = OM1 M2 = OM2 M3 = OM3 M4 = OM4 M5 = OM5 ... |
001 = 1 mét 002 = 2 mét ... 010 = 10 mét ... 120 = 120 mét ...
|
Ví dụ:
Cụm cáp song công FullAXS -LC / UPC 10 mét G657A1 LSZH màu đen
Phần số: YDPC-F (LCU) -LCU-02A1-010
từ khóa: dây vá fullaxs, fullaxs lc, fullaxs
