| Tên thương hiệu: | YINGDA |
| Số mẫu: | Bộ chia PLC 1: 9 |
| MOQ: | 500 PCS |
| giá bán: | 1.1USD-4.58USD |
| Thời gian giao hàng: | 5-8 ngày sau khi thanh toán |
| Điều khoản thanh toán: | Western Union, T / T, MoneyGram |

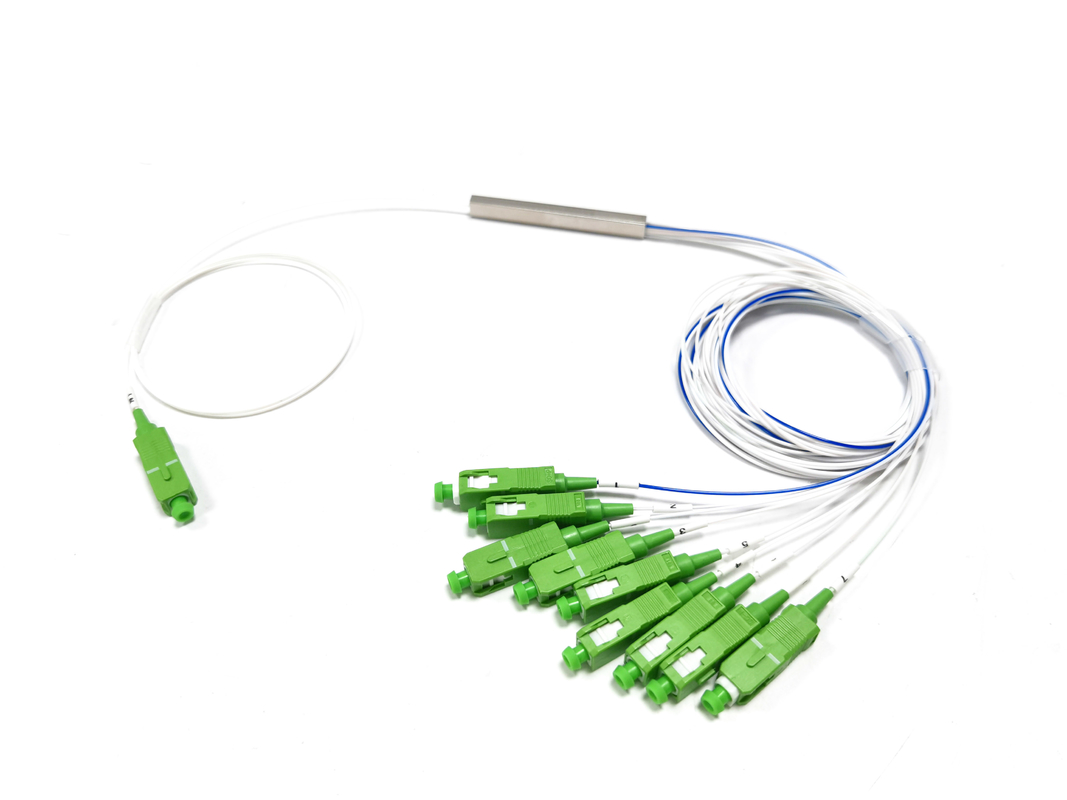

1:9 1x9 70/30 Không cân bằng Sợi quang PLC Splitter chế độ đơn SC APC G657A1 1Meter
Planar Lightwave Circuit (PLC) Splitter là một thiết bị quản lý năng lượng quang học, được sản xuất bằng công nghệ dẫn sóng quang học silicon,được sử dụng để phân phối tín hiệu quang từ Văn phòng Trung ương (CO) đến nhiều địa điểm. Intech full array PLC 1 * 9 splitter có đặc điểm kích thước nhỏ, độ tin cậy cao, phạm vi bước sóng hoạt động rộng và sự nhất quán tốt giữa các kênh.
Máy chia sợiĐặc điểm:
• Mất ít khi chèn và mất nhiều khi trả lại
• Hệ thống sàng lọc tự động PDL ((PDL cực thấp có sẵn)
• Độ tin cậy và ổn định cao
• Cây kết nối có thể lên đến lớp B
• 100% thử nghiệm 3D bởi Daisi và Sumix
• Kiểm tra chu kỳ nhiệt độ cao thấp
• Kiểm tra 100% trước khi giao hàng
• Giải pháp cáp FTTH có thể được thiết kế

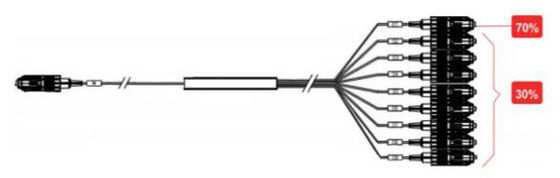

Máy chia sợi quang 1x9sơ đồ cấu trúc:
1x9 SplitterThông số kỹ thuật
| Tỷ lệ chia (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Độ dài sóng hoạt động (nm) | 1260-1650 | ||||
| Loại sợi | G657A hoặc tùy chỉnh | ||||
| ILmax ((dB) | kênh 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| kênh 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | Kênh 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| Mất lợi nhuận (dB) | ≥ 55 | ||||
| Định hướng (dB) | ≥ 55 | ||||
| PDL (tối đa) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Đồng nhất (tối đa) | 0.8 | 0.8 | 0.8 | 0.8 | |
| Mất phụ thuộc độ dài sóng (dB) | ≤0.3 | ||||
| TDL (tối đa) | 0.5 | ||||
| Nhiệt độ hoạt động | -40 ~ +85 | ||||
| Nhiệt độ lưu trữ | -40 ~ +85 | ||||
| Kích thước (mm) / LXWXH | Sợi trần | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| Hộp ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Lưu ý:
1. 1x9 splitter sợi được chỉ định mà không có đầu nối
2Thêm thêm 0.2dB mất tích bao gồm cả các đầu nối
Lượng đầu ra của splitter quang học có thể chia thành 70/30 80/20 60/40 hoặc 85/15% 4types, để phân biệt tỷ lệ chia, sử dụng màu khác nhau như màu xanh để đánh dấu,chip đặc biệt này 1x9 đảm bảo tỷ lệ phân chia không cân bằng không giống các loại, có thể đáp ứng các yêu cầu đặc biệt và ứng dụng quang học linh hoạt, và được sử dụng rộng rãi trong mạng 5G FTTR.
Màu sợi màu sắc, ống 900um lỏng có thể được tùy chỉnh, như màu xanh, cam, xanh lá cây, nâu, xám, trắng, đỏ, đen, vv, với các dấu số để phân biệt.
1x9 splitter không cân bằng sử dụng cùng một ống thép 60 * 7 * 4mm như 1x8 splitter, đầu vào 1, đầu ra 9 = 4 * 2 + 1pcs mảng sợi.
Tất cả các loại kết nối quang có thể được sử dụng, như SC FC LC ST hoặc không có kết nối
Phương pháp Ba Lan: UPC, APC
Input output chiều dài đuôi: 0.5meter, 1meter, 1.5meter, vv
Bộ kết nối FCMáy chia PLC
Máy chia quang cho PLCứng dụng

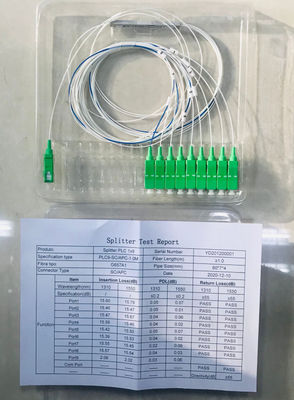

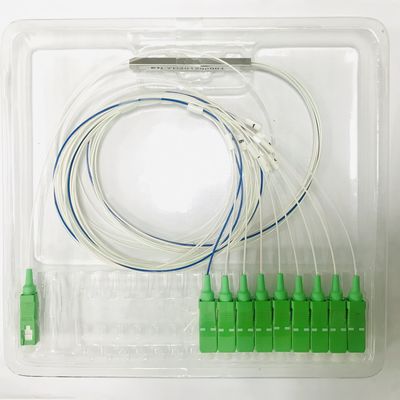

Nếu mua 1: 9 splitter quang loại không blockless chỉ, sẽ đóng gói trong hộp bong bóng với báo cáo thử nghiệm.
Được kết thúc trước với các đầu nối và lắp ráp trong hộp ngủ quang hoặc hộp phân phối được chấp nhận tại nhà máy trước khi giao hàng.
Mỗi hộp nhỏ chứa 12 PLC splitter, một hộp đầy đủ chứa 8 hộp.
Fiber PLC Splitter Bản đồ xưởng sản xuất:
Sản xuất của PLC Splitter được tuân thủ nghiêm ngặt kiểm tra chất lượng máy và yêu cầu của khách hàng. Nó có thể có màu hoặc màu trắng, và tay áo số và đầu nối có thể là SC / UPC, LC / APC, vv.
băng hình
băng hình
|
