| Tên thương hiệu: | YINGDA |
| Số mẫu: | GJYFJC8H |
| MOQ: | 10 km |
| giá bán: | Có thể đàm phán |

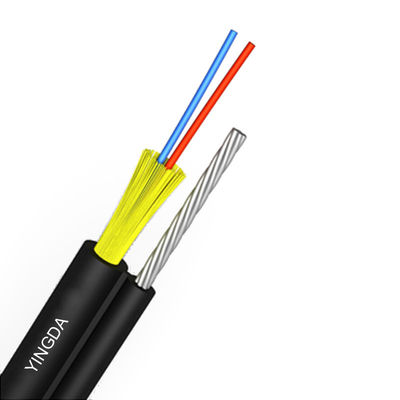

GJYFJC8H FTTH Hình-8 Cáp quang thả trên không tại nhà 2 lõi với dây dẫn 7 * 0,33mm
Cáp thả Hình 8 sẽ được kết nối trực tiếp đến tận nhà của người dùng cuối, băng thông, bước sóng và công nghệ truyền dẫn không bị hạn chế.Có 7 sợi thép để hỗ trợ lắp đặt trên không.Nó khá phổ biến cho mạng truy cập cáp quang ftth
Ứng dụng cáp quang
Tính năng cáp FTTH

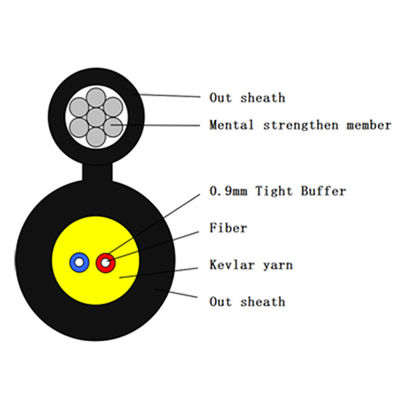

Thả cápKết cấu
| Mặt hàng | Sự miêu tả | |
| Số lượng sợi | 2 lõi | |
| Chất xơ | kiểu | Bộ đệm chặt chẽ G657A |
| đường kính | 250µm | |
| Thành viên sức mạnh | vật liệu | Sợi Kevlar |
| Tự giải quyết Dây truyền tin |
vật liệu | Dây thép |
| đường kính | Dây thép 1,2mm (7 * 0,33mm) | |
| Vỏ ngoài | vật liệu | LSZH |
| đường kính | 1,8 ± 0,2mm | |
| Kích thước cáp (Chiều cao * chiều rộng) | 3,5 mm × 6,5 mm | |
| Trọng lượng cáp | 26kg±1kg | |
| Phạm vi nhiệt độ lắp đặt (oC) | -20+60 | |
| Nhiệt độ vận hành và vận chuyển (oC) | -40+70 | |
| Bán kính uốn tối thiểu (mm) | Dài hạn | 15D |
| uốn tối thiểu Bán kính(mm) |
Thời gian ngắn | 30D |
| Tối thiểu cho phép Độ bền kéo (N) |
Dài hạn | 500 |
| Tối thiểu cho phép Độ bền kéo (N) |
Thời gian ngắn | 700 |
| Tải trọng nghiền (N/100mm) | Dài hạn | 500 |
| Tải trọng nghiền (N/100mm) | thời gian ngắn | 1000 |
| Nhận dạng màu sợi tiêu chuẩn | ||
| KHÔNG. | 1 | 2 |
| Màu sắc | Màu xanh da trời | Quả cam |
Đặc điểm kỹ thuật sợi quang
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5/125 |
MM OM3-300 |
|
| Tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| suy giảm | dB/km | ≤ | ≤ | ≤ | 3.0/1.0 | 3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | Ps/(nm*km) | ---- | 18 | ---- | ---- | phân tán |
| 1625nm | Ps/(nm*km) | ---- | 22 | ---- | ---- | ||
| Băng thông | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | Băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | ≧1302, 1322 |
---- | ---- | ≧ 1295, 1320 |
|
| Độ dốc phân tán bằng không | bước sóng | .00,092 | .00,091 | ---- | ---- | ---- | |
| Sợi riêng lẻ tối đa PMD | .20,2 | .20,2 | ---- | ---- | .10,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
.10,12 | .00,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi λc | bước sóng | ≧ 1180, 1330 |
≧1180, 1330 |
---- | ---- | ---- | |
| Cắt cáp bước sóng λcc |
bước sóng | 1260 | 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ừm | 9,2+/- 0,4 | 9,2+/- 0,4 | ---- | ---- | ---- |
| 1550nm | ừm | 10,4+/- 0,8 | 10,4+/- 0,8 | ---- | ---- | ---- | |
| Số Khẩu độ(NA) |
---- | ---- | 0,200+/ -0,015 |
0,275+/- 0. 015 |
0,200+/-0 0,015 |
||
| Bước (trung bình của hai chiều đo đạc) |
dB | .00,05 | .00,05 | .10,10 | .10,10 | .10,10 | |
| Những bất thường về chất xơ chiều dài và điểm |
dB | .00,05 | .00,05 | .10,10 | .10,10 | .10,10 | |
| DiSliên tục | |||||||
| Phân tán ngược lại sự khác biệt hệ số |
dB/km | .00,05 | 0,03 | .00,08 | .10,10 | .00,08 | |
| Độ suy giảm đồng đều | dB/km | .00,01 | .00,01 | ||||
| Đường kính lõi | ừm | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | |||
| Đường kính ốp | ừm | 125,0+/- 0,1 | 125,0+/- 0,1 | 125,0+/- 0,1 | 125,0+/- 0,1 | 125,0+/- 0,1 | |
| Tấm ốp không tròn | % | .1.0 | .1.0 | .1.0 | .1.0 | .1.0 | |
| Đường kính lớp phủ | ừm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ / chaffinch lỗi đồng tâm |
ừm | .12,0 | .12,0 | .12,0 | .12,0 | .12,0 | |
| Lớp phủ không tròn | % | .6.0 | .6.0 | .6.0 | .6.0 | .6.0 | |
| Lỗi đồng tâm lõi/vỏ | ừm | .60,6 | .60,6 | 1,5 | 1,5 | 1,5 | |
| Độ cong (bán kính) | ừm | 44 | 44 | ---- | ---- | ---- | |
Pack Thông tin
| Vật liệu đóng gói: Trống gỗ |
| Chiều dài đóng gói: tiêu chuẩn 2 km, 1 km, 3 km, 4 km có thể có sẵn |
| In lụa: tùy chỉnh |
băng hình
băng hình
|
|
