| Tên thương hiệu: | YINGDA |
| Số mẫu: | GYXTC8Y |
| MOQ: | 2KM |
| giá bán: | Có thể đàm phán |

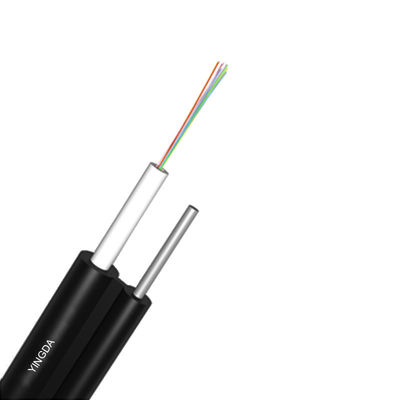

Hình 8 Đường dây truyền tin bằng thép tự nâng GYXTC8Y
Các sợi được đặt trong một ống lỏng được làm bằng nhựa mô-đun cao.và phù hợp để sử dụng ngoài trời, và sau đó với một vỏ bên ngoài PE để bảo vệ nó khỏi vỡ hoặc kéo xấu. có thêm 1 dây sứ giả thép để hỗ trợ cáp quang để lắp đặt để gắn trên không,để duy trì độ bền kéo đủ tốt.
Ứng dụng cáp thả sợi
Đặc điểm

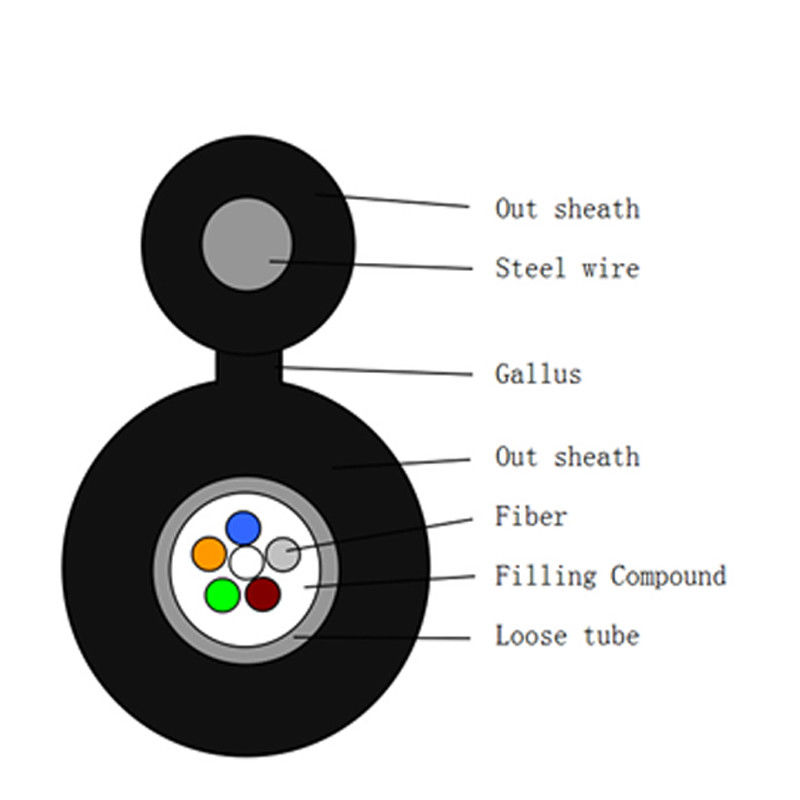

Cấu trúc cáp
| Loại cáp | GYXTC8Y | |
| Số lượng sợi | 2~12 lõi | |
| Rào cản độ ẩm | Hệ thống chặn nước | |
| Thành viên sức mạnh trung tâm | vật liệu | FRP |
| đường kính | 1.4mm | |
| Thành viên sức mạnh tinh thần | vật liệu | Sợi thép kẽm |
| đường kính | 1.2 mm | |
| ống lỏng | vật liệu | PBT |
| đường kính | F2.0mm | |
| Lấp dây cáp | vật liệu | Hợp chất lấp dây cáp |
| Vỏ bên ngoài | vật liệu | PE |
| đường kính | 1.70±0.2mm | |
Mã màu sợi
| Số lượng chất xơ mỗi ống 8 lõi |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua |
Đặc điểm cơ học của cáp
| lõi | Chiều kính cáp | trọng lượng |
| 2 lõi đến 24 lõi | 3.2 * 6.5mm | 55 ±5 kg/km |
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D |
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D |
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 |
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 |
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 600 |
| Trọng lượng nghiền nát (N/100mm) | Thời gian ngắn | 1500 |
| Hoạt động nhiệt độ (°C) |
-40+70 | |
| Cài đặt nhiệt độ ((°C) |
-15+60 | |
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Điều kiện | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| Sự suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Phân tán | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Dải băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng phân tán bằng không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa sợi riêng lẻ | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cắt dây cáp bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | ||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | |||
| Chiều kính lõi | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | ||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- |
Thông tin về gói
| 1Vật liệu đóng gói: |
| 2.Packing chiều dài: 2km, 3km, 4km hoặc tùy chỉnh. |
| 3. tùy chỉnh: logo, số bộ phận, chiều dài, vật liệu, màu sợi, vv |
