| Tên thương hiệu: | YINGDA |
| Số mẫu: | GYFXTY |
| MOQ: | 2KM |
| giá bán: | Có thể đàm phán |

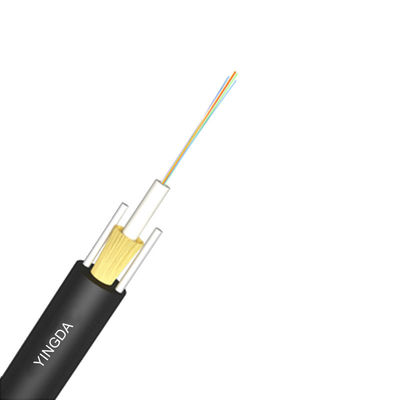

Các sợi được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống được đổ đầy hợp chất làm đầy chịu nước.Bên ngoài ống rời PBT có sợi aramid (kevlar) làm bộ phận chịu lực và hai bộ phận chịu lực FRP song song được đặt ở hai bên.Cáp được hoàn thiện bằng vỏ bọc bằng polyetylen (PE).
Ứng dụng
Đặc trưng

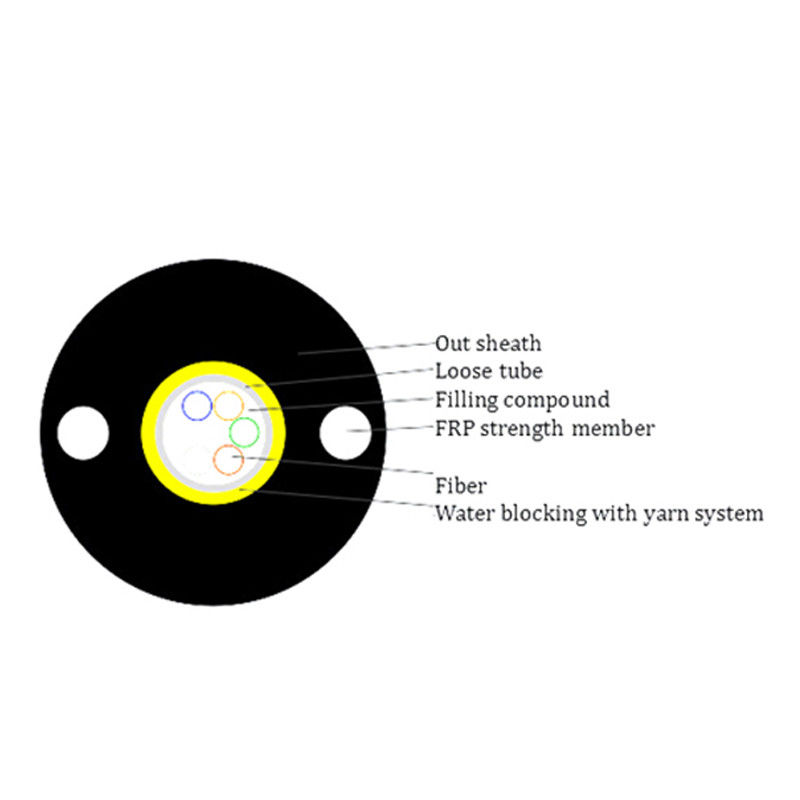

Cấu trúc cáp
| Loại cáp | GYFXTY | |
| Số lượng sợi | 2 ~ 24 lõi | |
| Rào cản độ ẩm | Băng chặn nước | |
| Ống lỏng | vật liệu | PBT |
| đường kính | Ф2.2(bên ngoài/bên trong) | |
| Làm đầy ống | Hợp chất làm đầy ống | |
| Thành viên sức mạnh | vật liệu | FRP |
| đường kính | 2 chiếc | |
| Vỏ ngoài | vật liệu | Thể dục |
| đường kính | 1,8 ± 0,2mm | |
Màu sợi
| Số lượng chất xơ trên mỗi ống 8 lõi | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh da trời | Quả cam | Màu xanh lá | Màu nâu | Xám | Trắng | |
| 7 | số 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Đen | Màu vàng | màu tím | Hồng | Thủy | |
| Màu 13~24 sẽ được đánh dấu bằng chất đánh dấu màu đen. Đối với màu đen không cần đánh dấu màu đen, thay vào đó sẽ sử dụng màu tự nhiên. | ||||||
Đặc tính cơ cáp
| cốt lõi | Đường kính cáp | cân nặng |
| 2~24 | 7,2mm | 45±2kg/km |
| Bán kính uốn tối thiểu (mm) | Dài hạn | 10D |
| uốn tối thiểu Bán kính(mm) | Thời gian ngắn | 20D |
| Tối thiểu cho phép Độ bền kéo (N) | Dài hạn | 500 |
| Tối thiểu cho phép Độ bền kéo (N) | Thời gian ngắn | 1200 |
| Tải trọng nghiền (N/100mm) | Dài hạn | 300 |
| Tải trọng nghiền (N/100mm) | Thời gian ngắn | 1000 |
| Hoạt động nhiệt độ (°C) | -40+70 | |
| Cài đặt nhiệt độ(°C) | -20+60 | |
Đặc tính sợi
| Phong cách sợi | Đơn vị | SM G652 | SM G652D | MM 50/125 | MM 62,5/125 | MM OM3-300 | |
| Tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| suy giảm | dB/km | ≤ | ≤ | ≤ | 3.0/1.0 | 3.0/1.0 | |
| 0,36/0,23 | 0,34/0,22 | 3.0/1.0 | ---- | ---- | |||
| phân tán | 1550nm | Ps/(nm*km) | ---- | 18 | ---- | ---- | sự phân tán |
| 1625nm | Ps/(nm*km) | ---- | 22 | ---- | ---- | ||
| băng thông | 850nm | MHZ.KM | ---- | ---- | ≧400 | ≧160 | băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ≧800 | ≧500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | ≧1302, 1322 | ---- | ---- | ≧ 1295, 1320 | |
| Độ dốc phân tán bằng không | bước sóng | .00,092 | .00,091 | ---- | ---- | ---- | |
| Sợi riêng lẻ tối đa PMD | .20,2 | .20,2 | ---- | ---- | .10,11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) | .10,12 | .00,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi λc | bước sóng | ≧ 1180, 1330 | ≧1180, 1330 | ---- | ---- | ---- | |
| Cắt cáp bước sóng λcc | bước sóng | 1260 | 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | ừm | 9,2+/- 0,4 | 9,2+/- 0,4 | ---- | ---- | ---- |
| 1550nm | ừm | 10,4+/- 0,8 | 10,4+/- 0,8 | ---- | ---- | ---- | |
| Số Khẩu độ(NA) | ---- | ---- | 0,200+/ -0,015 | 0,275+/- 0. 015 | 0,200+/-0 0,015 | ||
| Bước (trung bình của hai chiều đo đạc) | dB | .00,05 | .00,05 | .10,10 | .10,10 | .10,10 | |
| Những bất thường về chất xơ chiều dài và điểm | dB | .00,05 | .00,05 | .10,10 | .10,10 | .10,10 | |
| Gián đoạn | ||||||
| Tán xạ ngược khác biệt hệ số | dB/km | .00,05 | 0,03 | .00,08 | .10,10 | .00,08 |
| Độ suy giảm đồng đều | dB/km | .00,01 | .00,01 | |||
| Dimat lõi | ừm | 50+/-1.0 | 62,5+/-2,5 | 50+/-1.0 | ||
| Đường kính ốp | ừm | 125,0+/- 0,1 | 125,0+/- 0,1 | 125,0+/- 0,1 | 125,0+/- 0,1 | 125,0+/- 0,1 |
| Tấm ốp không tròn | % | .1.0 | .1.0 | .1.0 | .1.0 | .1.0 |
| Đường kính lớp phủ | ừm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Lớp phủ / chaffinch lỗi đồng tâm | ừm | .12,0 | .12,0 | .12,0 | .12,0 | .12,0 |
| Lớp phủ không tròn | % | .6.0 | .6.0 | .6.0 | .6.0 | .6.0 |
| Lỗi đồng tâm lõi/vỏ | ừm | .60,6 | .60,6 | 1,5 | 1,5 | 1,5 |
| Curl (bán kính) | ừm | 44 | 44 | ---- | ---- | ---- |
Bưu kiện
| 1. Vật liệu đóng gói: Trống gỗ |
| 2. Chiều dài đóng gói: chiều dài tiêu chuẩn của cáp là 2 km.Chiều dài cáp khác cũng có sẵn nếu khách hàng yêu cầu |
