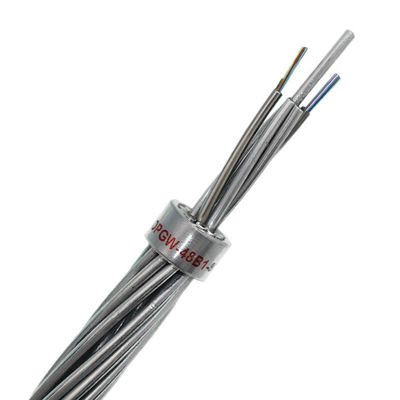

Cáp quang tổng hợp trên cao OPGW 48/96 lõi Chế độ đơn

Cáp quang tổng hợp trên cao OPGW 48Core 96 lõi

Cáp quang tổng hợp sợi quang OPGW là dây nối đất trên không có chứa các sợi quang, được đặt trong dây nối đất của đường dây truyền tải điện cao thế trên không để tạo thành mạng truyền thông cáp quang trên đường dây truyền tải.Nó có chức năng kép là dây nối đất trên không và thông tin quang, chủ yếu được sử dụng cho các đường dây thông tin liên lạc của hệ thống truyền tải điện áp trên không 110KV, 220KV, 500KV, 750KV;Nó cũng có thể được sử dụng để thay thế dây nối đất hiện có của hệ thống truyền tải điện áp cao trên không cũ, thêm đường truyền quang, truyền dòng điện ngắn mạch và chống sét.

Do được bọc dây kim loại nên cáp quang OPGW hoạt động đáng tin cậy, ổn định và chắc chắn.Do kết hợp giữa dây nối đất trên không và cáp quang nên so với các phương pháp cáp quang khác không những rút ngắn thời gian thi công mà còn tiết kiệm chi phí xây dựng.Đồng thời, cáp quang OPGW có thể được tùy chỉnh với các cấu trúc đặc biệt theo nhu cầu của người dùng.

Tính năng cáp OPGW

• Áp dụng công nghệ sản xuất thép không gỉ tiên tiến, các đường ống chứa đầy hợp chất chặn nước;
• Dòng điện ngắn mạch ít gây nhiễu lẫn nhau giữa lưới điện và mạng lưới thông tin liên lạc;
• Chiều dài vượt quá của sợi quang và bước xoắn của lõi cáp đảm bảo rằng cáp quang không phải chịu lực trong quá trình căng thẳng hoạt động tối đa;
• Cấu trúc nhỏ gọn có độ bền kéo cao;
• Tương tự như các thông số kỹ thuật của dây nối đất thường được sử dụng, rất thuận tiện khi lắp đặt và có thể thay thế trực tiếp dây nối đất ban đầu;
• Thường dùng cho đường dây có điện áp cao trên 110kV, có nhịp lớn (trên 250M);
• Dễ bảo trì, dễ giải quyết các vấn đề về giao cắt đường và có thể đáp ứng nhu cầu giao cắt đường lớn;
• Lớp ngoài của cáp quang là kết cấu thép mạ nhôm, không ảnh hưởng đến sự ăn mòn và suy thoái điện áp cao;
• Trong quá trình thi công cáp quang, việc mất điện là cần thiết, dẫn đến tổn thất đáng kể.Cáp quang OPGW được sử dụng thường được sử dụng cho các đường dây mới;
• Dòng điện ngắn mạch càng lớn thì càng cần sử dụng dây dẫn tốt làm áo giáp, độ bền kéo tương ứng sẽ giảm.Tuy nhiên, khi độ bền kéo không đổi, để tăng khả năng chịu dòng ngắn mạch, cách duy nhất là tăng diện tích mặt cắt ngang kim loại, dẫn đến tăng đường kính cáp và trọng lượng cáp cũng như độ bền của tháp đường dây. cần được tăng lên tương ứng.

Thông số kỹ thuật cáp quang

Ưu điểm của OPGW

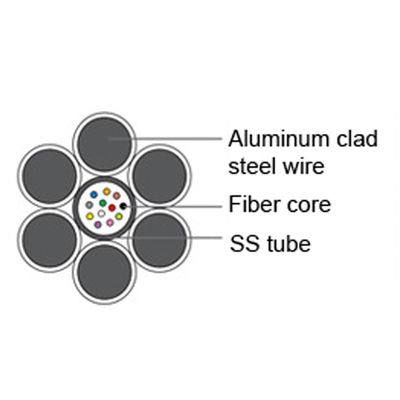

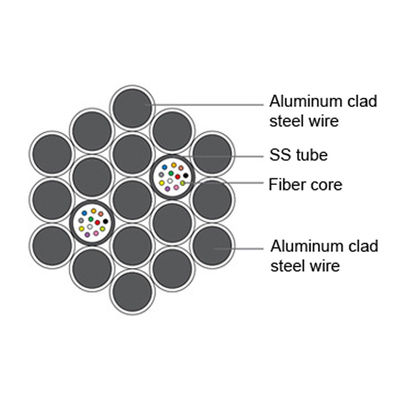

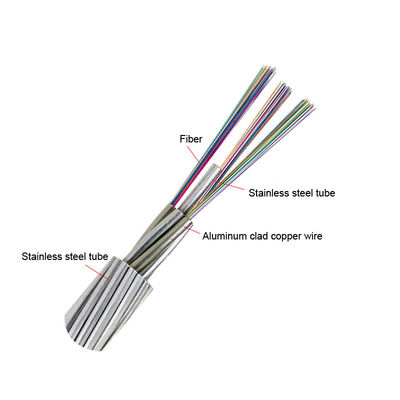

1. Đường ống thép không gỉ: 2. Lõi sợi bảo vệ bằng đồng tráng nhôm,

Điện trở không dẫn điện vượt trội, có tính chất cơ học tốt khi chịu lực căng

hiệu suất chống ăn mòn, và không dễ bị lão hóa và nén

3. Dây nối đất tổng hợp và dây quang 4. Sợi dán nhập khẩu làm giảm lực ma sát

cáp làm dây chống sét để truyền trên sợi quang và kéo dài tuổi thọ của nó

đường dây để tránh lỗi liên lạc

5. Lõi sợi loại A, tổn hao thấp, tốc độ nhanh, 6. Kiểm tra nghiêm ngặt, OTDR phát hiện chính xác độ suy giảm

và đường truyền ổn định của từng tuyến cáp quang.
