| Tên thương hiệu: | YINGDA |
| Số mẫu: | ADSS |
| MOQ: | 2km |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 10 NGÀY SAU KHI THANH TOÁN |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T |

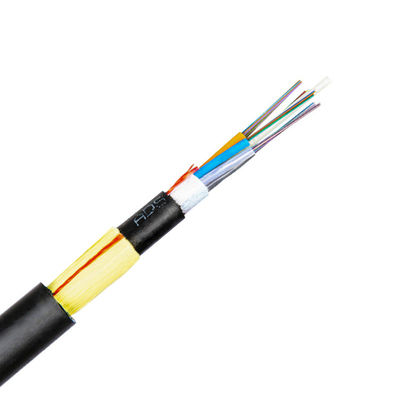

72 lõi Tất cả cáp quang điện tự hỗ trợ điện môi ADSS PE AT Black Outdoor

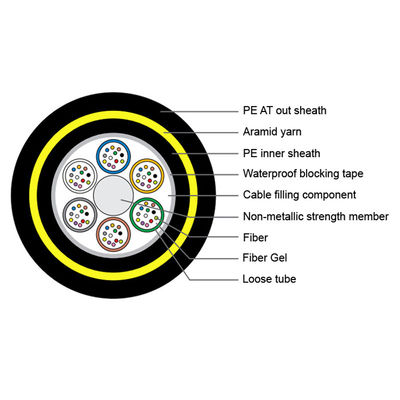

Cáp quang ADSS sử dụng cấu trúc xoắn lớp lỏng, bọc sợi 250um thành một ống lỏng làm bằng vật liệu mô đun cao và ống lỏng chứa đầy hợp chất chống thấm nước.Ống bọc lỏng và ống bọc đuôi dây chứa đầy là FRP được gia cố ở giữa bằng phi kim loại được xoắn thành lõi cáp nhỏ gọn, và các khoảng trống của lõi cáp được lấp đầy bằng thuốc mỡ chặn nước.Đùn vỏ bọc bên trong bằng polyetylen PE ra ngoài lõi cáp, sau đó xoắn sợi aramid đóng vai trò gia cố và cuối cùng đùn vỏ bọc bằng polyetylen PE hoặc vỏ bọc AT chống dấu vết điện.
Thông số kỹ thuật của cáp ADSS 72Cores
| Loại cáp | QUẢNG CÁO | |||||||||
| Số lượng sợi | 12-144cores (nếu khác, vui lòng liên hệ với nhóm bán hàng!) | |||||||||
| Khoảng cách (m) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| Tính diện tích mặt cắt ngang (mm2) | 116,14 | 118,17 | 121,13 | 123,22 | 127,9 | 128,72 | 132,68 | 134,73 | 151,57 | 156,15 |
| Số lượng sợi/ống | 6 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| Đường kính cáp (mm) | 11.8 | 11.9 | 12.2 | 12,58 | 12.7 | 13 | 13,8 | 14.1 | 14,5 | 16.1 |
| Độ bền kéo định mức RTS(KN) | 9 | 13 | 18 | 22 | 27,55 | 34,2 | 38,95 | 44,65 | 51,3 | 57,6 |
| Lực căng tối đa cho phép EDS (KN) | 3.6 | 5.2 | 7.2 | 8,8 | 11.02 | 13,68 | 38,95 | 44,65 | 51,3 | 57,6 |
| Mô đun đàn hồi (KN/mm2) | 7,8 | 9,63 | 12,92 | 14:85 | 17,97 | 20,81 | 22,69 | 24,79 | 26,43 | 28,41 |
| Hệ số giãn nở nhiệt (1/oC*10-6) | 10,41 | 7,85 | 4,71 | 3,71 | 2,55 | 1.8 | 1,41 | 1.04 | 0,79 | 0,53 |
| Trọng lượng cáp (kg/km) | 120,6 | 124,4 | 130,4 | 136,6 | 140,9 | .146,1 | .165,2 | .171,1 | .173,2 | 179,1 |
| Bán kính uốn tối thiểu cho phép (mm) | Vận hành: 15D, đặt: 25D | |||||||||
| Chiều dài trống tối đa (m) | 6000 | |||||||||
| Ghi chú;dữ liệu trên chỉ mang tính tham khảo | ||||||||||
Tính năng cáp ADSS
băng hình
băng hình
|
|
| Tên thương hiệu: | YINGDA |
| Số mẫu: | ADSS |
| MOQ: | 2km |
| giá bán: | Có thể đàm phán |

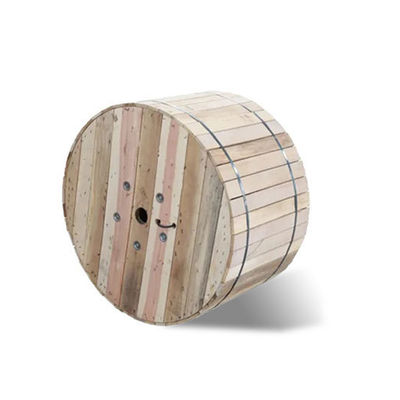

| Chi tiết bao bì: | 2km/cuộn |
