| Tên thương hiệu: | YINGDA |
| Số mẫu: | ADSS |
| MOQ: | 2km |
| giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 10 NGÀY SAU KHI THANH TOÁN |
| Điều khoản thanh toán: | Công Đoàn Phương Tây, T/T |

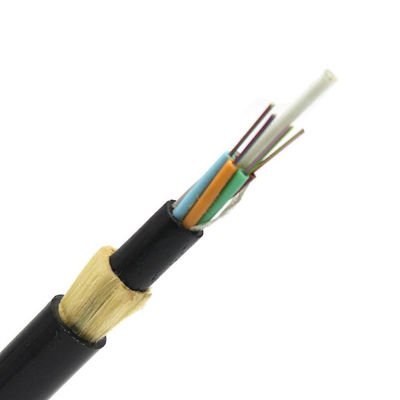

48 lõi Tất cả cáp quang điện tự hỗ trợ điện môi ADSS Khoảng cách 100M

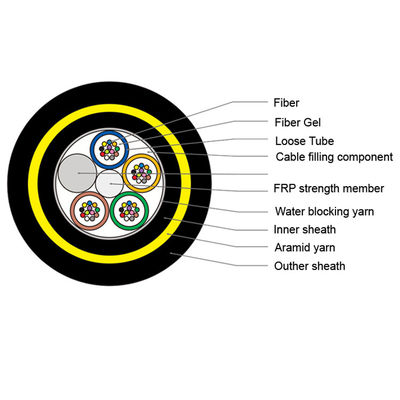

Cáp quang ADSS sử dụng cấu trúc xoắn lớp lỏng, bọc sợi 250um thành một ống lỏng làm bằng vật liệu mô đun cao và ống lỏng chứa đầy hợp chất chống thấm nước.Ống bọc lỏng và ống bọc đuôi dây chứa đầy là FRP được gia cố ở giữa bằng phi kim loại được xoắn thành lõi cáp nhỏ gọn, và các khoảng trống của lõi cáp được lấp đầy bằng thuốc mỡ chặn nước.Đùn vỏ bọc bên trong bằng polyetylen PE ra ngoài lõi cáp, sau đó xoắn sợi aramid đóng vai trò gia cố và cuối cùng đùn vỏ bọc bằng polyetylen PE hoặc vỏ bọc AT chống dấu vết điện.
Thông số kỹ thuật của cáp ADSS 72Cores
| Loại cáp | QUẢNG CÁO | |||||||||
| Số lượng sợi | 12-144cores (nếu khác, vui lòng liên hệ với nhóm bán hàng!) | |||||||||
| Khoảng cách (m) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| Tính diện tích mặt cắt ngang (mm2) | 116,14 | 118,17 | 121,13 | 123,22 | 127,9 | 128,72 | 132,68 | 134,73 | 151,57 | 156,15 |
| Số lượng sợi/ống | 6 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| Đường kính cáp (mm) | 11.8 | 11.9 | 12.2 | 12,58 | 12.7 | 13 | 13,8 | 14.1 | 14,5 | 16.1 |
| Độ bền kéo định mức RTS(KN) | 9 | 13 | 18 | 22 | 27,55 | 34,2 | 38,95 | 44,65 | 51,3 | 57,6 |
| Lực căng tối đa cho phép EDS (KN) | 3.6 | 5.2 | 7.2 | 8,8 | 11.02 | 13,68 | 38,95 | 44,65 | 51,3 | 57,6 |
| Mô đun đàn hồi (KN/mm2) | 7,8 | 9,63 | 12,92 | 14:85 | 17,97 | 20,81 | 22,69 | 24,79 | 26,43 | 28,41 |
| Hệ số giãn nở nhiệt (1/oC*10-6) | 10,41 | 7,85 | 4,71 | 3,71 | 2,55 | 1.8 | 1,41 | 1.04 | 0,79 | 0,53 |
| Trọng lượng cáp (kg/km) | 120,6 | 124,4 | 130,4 | 136,6 | 140,9 | .146,1 | .165,2 | .171,1 | .173,2 | 179,1 |
| Bán kính uốn tối thiểu cho phép (mm) | Vận hành: 15D, đặt: 25D | |||||||||
| Chiều dài trống tối đa (m) | 6000 | |||||||||
| Ghi chú;dữ liệu trên chỉ mang tính tham khảo | ||||||||||
Tính năng cáp ADSS
Ưu điểm của cáp YINGDA ADSS so với các loại khác:
1 In rõ ràng
In laser, nội dung có thể được tùy chỉnh, chủ yếu bao gồm các thông tin như thông số kỹ thuật cáp quang, kiểu máy, năm, nhà khai thác, đồng hồ đo, v.v., với bản in rõ ràng và đủ số mét.
2. Thuốc mỡ đặc biệt bảo vệ lõi sợi
Thuốc mỡ có thể ngăn chặn hiệu quả việc ngâm trong nước và làm hỏng sợi quang do ma sát trong quá trình sản xuất cáp quang, từ đó kéo dài tuổi thọ của chúng.
3. Gia cố FRP
Có khả năng chống uốn cong, độ bền cao và độ bền kéo, giúp dễ dàng lắp đặt cáp quang trên khoảng cách xa ngoài trời
4. Sợi aramid nhập khẩu mới
Sợi aramid nhập khẩu hoàn toàn mới có độ bền tốt và mô đun kéo cao, thích hợp cho việc lắp đặt đường ống đường dài
5. Vỏ bọc PE
Vỏ bọc vật liệu PE/AT (vật liệu PE có thể được chọn dưới 35KV), có bề mặt nhẵn, chống cháy, độ bền cao, chống lão hóa, dễ bong tróc và tuổi thọ cao.
6. Cáp quang G652D tiêu chuẩn viễn thông
Độ suy giảm thấp, ổn định, Naiwan, tính linh hoạt tốt và trọng lượng nhẹ.Sau 5 quy trình thử nghiệm, đảm bảo chất lượng 100% trước khi xuất xưởng, mang đến cho khách hàng sự đảm bảo chất lượng cao.
Dịch vụ OEM & ODM có sẵn, quy trình sẽ như sau:
băng hình
băng hình
|
|
| Tên thương hiệu: | YINGDA |
| Số mẫu: | ADSS |
| MOQ: | 2km |
| giá bán: | Có thể đàm phán |

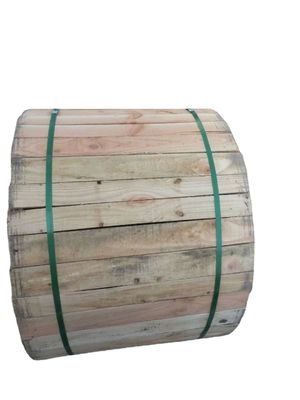

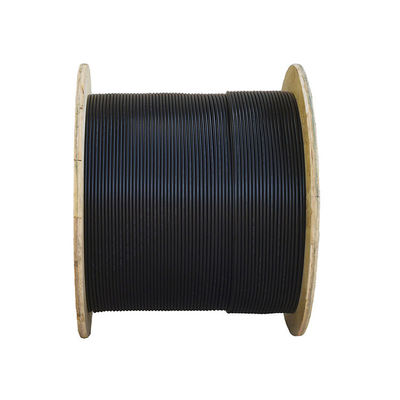

| Chi tiết bao bì: | 2km/cuộn |
