| MOQ: | 1000pcs |
| giá bán: | 0.19USD-0.72USD |
| Bao bì tiêu chuẩn: | 10pc / gói |
| Delivery period: | 3-5Days |
| phương thức thanh toán: | T/T, Western Union |
| năng lực cung cấp: | 1000k mỗi tháng |
Fast Connector còn được gọi là bộ kết nối Field Assembly, đầu nối lắp đặt Field, đầu nối lắp ráp nhanh chóng. Nó được thiết kế để kết thúc trường đơn giản và nhanh chóng của các sợi đơn, mà không cần đánh bóng hoặc epoxy. Thiết kế độc đáo là một tấm kim loại được đánh bóng trước và một mối nối cơ khí bên trong thân nối. Việc lắp ráp chỉ đòi hỏi các công cụ chuẩn bị chuẩn: thiết bị tẩy sợi, khăn lau và máy xơ sợi. Không cần nguồn điện.
Bộ kết nối Fast Connector của chúng tôi hiện có sẵn trong các biến thể của FC, SC và LC, phục vụ cho sợi quang đơn mode 250um tới 900um và có sẵn với các ống nối PC hoặc APC.
Đặc tính
tiền đúc đã được đánh bóng từ nhà máy kết hợp với chất xơ được loại bỏ.
Sự kết hợp cơ chính xác đảm bảo tổn thất thấp với một gel dự trữ.
Loại đầu nối: SC
Ứng dụng sợi: Singlemode
Loại sợi: Simplex
Số lượng sợi: 1
Đường kính cáp tối đa (mm): 2X3mm
Connector Ferrule: Gạch
Đặc điểm kỹ thuật
| Mục | Tham số |
| Chế độ đơn | |
| Mất chèn | Tối đa0.5dB, Average≤0.3dB |
| Return Loss | APC≥50dB; UPC≥45dB |
| Độ bền (1000 Mating) | 0.2dB Tối đa. |
| Nhiệt độ hoạt động | -40 ° C ~ 75 ° C |
| Nhiệt độ lưu trữ | -40 ° C ~ 85 ° C |
Ghi chú: Trụ trung tâm SM <1um; MM <1.4um Dung sai đường kính bên trong của buồng + 1 / -0um Độ chịu lực đường kính ngoài ± 0.5 um.

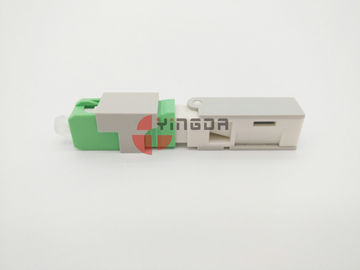

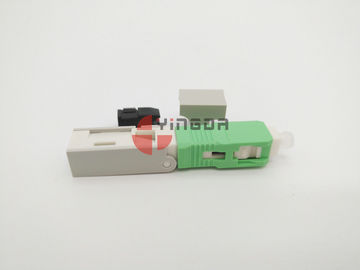

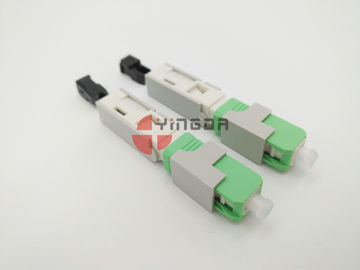

Thông tin chi tiết sản phẩm
Khởi động, chèn cáp từ bên này lật bìa của khởi động
nhìn phía trước xem, lặp lại sử dụng lỗ
Yêu cầu cơ khí
| MỤC | SC / UPC | SC / APC |
| Mất chèn | trung bình0,25dB; kiểm tra với đầu nối tiêu chuẩn và adapter ≤ 0.5dB; kiểm tra với bất kỳ kết nối và adapter≤0.7dB | |
| Trả lại tổn thất | ≥45dB | ≥55dB |
| Loại cáp | 3.0 * 2.0mm thả cáp, §3.0 / §2.0 sợi cáp đơn hoặc loại khác | |
| Đường kính sợi | Sợi xơ ngắn 0.125mm; Xơ bao phủ 0,25mm, ống xơ chặt chẽ 0.9mm | |
| Chế độ sợi quang | Singlemode 1310 / 1550nm | |
Hiệu suất hoạt động
| Mục | Điều kiện kiểm tra | Kết quả | ||
| Thay đổi mất chèn | Trở lại sự thay đổi mất mát | Ngoại hình thay đổi | ||
| Kiểm tra nhiệt độ cao | + 85 ℃, 96h không theo dõi hiệu suất quang học trực tuyến | ≤0.3dB | <0.5dB | Không có thiệt hại cơ học, như biến dạng, nứt, thư giãn và các hiện tượng khác; không biến dạng, phồng rộp |
| Thử nghiệm nhiệt độ thấp | -40 ℃, 96h không trực tuyến giám sát hiệu suất quang học | ≤0.3dB | <0.5dB | |
| Kiểm tra chu kỳ nhiệt độ | -40 ℃ ~ 85 ℃, 21 chu kỳ, 168 giờ không trực tuyến giám sát hiệu suất quang học | ≤0.3dB | <0.5dB | |
| Kiểm tra nhiệt độ và độ ẩm liên tục | + 75 ℃, độ ẩm tương đối 95%, giám sát không trực tuyến 96 h | ≤0.3dB | <0.5dB | |
| Thử nghiệm ngâm | Nhiệt độ phòng, nước máy, 168h | ≤0.3dB | <0.5dB |
băng hình
băng hình
|
|
| MOQ: | 1000pcs |
| giá bán: | 0.19USD-0.72USD |
| Bao bì tiêu chuẩn: | 10pc / gói |
| Delivery period: | 3-5Days |
| phương thức thanh toán: | T/T, Western Union |
| năng lực cung cấp: | 1000k mỗi tháng |
Fast Connector còn được gọi là bộ kết nối Field Assembly, đầu nối lắp đặt Field, đầu nối lắp ráp nhanh chóng. Nó được thiết kế để kết thúc trường đơn giản và nhanh chóng của các sợi đơn, mà không cần đánh bóng hoặc epoxy. Thiết kế độc đáo là một tấm kim loại được đánh bóng trước và một mối nối cơ khí bên trong thân nối. Việc lắp ráp chỉ đòi hỏi các công cụ chuẩn bị chuẩn: thiết bị tẩy sợi, khăn lau và máy xơ sợi. Không cần nguồn điện.
Bộ kết nối Fast Connector của chúng tôi hiện có sẵn trong các biến thể của FC, SC và LC, phục vụ cho sợi quang đơn mode 250um tới 900um và có sẵn với các ống nối PC hoặc APC.
Đặc tính
tiền đúc đã được đánh bóng từ nhà máy kết hợp với chất xơ được loại bỏ.
Sự kết hợp cơ chính xác đảm bảo tổn thất thấp với một gel dự trữ.
Loại đầu nối: SC
Ứng dụng sợi: Singlemode
Loại sợi: Simplex
Số lượng sợi: 1
Đường kính cáp tối đa (mm): 2X3mm
Connector Ferrule: Gạch
Đặc điểm kỹ thuật
| Mục | Tham số |
| Chế độ đơn | |
| Mất chèn | Tối đa0.5dB, Average≤0.3dB |
| Return Loss | APC≥50dB; UPC≥45dB |
| Độ bền (1000 Mating) | 0.2dB Tối đa. |
| Nhiệt độ hoạt động | -40 ° C ~ 75 ° C |
| Nhiệt độ lưu trữ | -40 ° C ~ 85 ° C |
Ghi chú: Trụ trung tâm SM <1um; MM <1.4um Dung sai đường kính bên trong của buồng + 1 / -0um Độ chịu lực đường kính ngoài ± 0.5 um.
Thông tin chi tiết sản phẩm
Khởi động, chèn cáp từ bên này lật bìa của khởi động
nhìn phía trước xem, lặp lại sử dụng lỗ
Yêu cầu cơ khí
| MỤC | SC / UPC | SC / APC |
| Mất chèn | trung bình0,25dB; kiểm tra với đầu nối tiêu chuẩn và adapter ≤ 0.5dB; kiểm tra với bất kỳ kết nối và adapter≤0.7dB | |
| Trả lại tổn thất | ≥45dB | ≥55dB |
| Loại cáp | 3.0 * 2.0mm thả cáp, §3.0 / §2.0 sợi cáp đơn hoặc loại khác | |
| Đường kính sợi | Sợi xơ ngắn 0.125mm; Xơ bao phủ 0,25mm, ống xơ chặt chẽ 0.9mm | |
| Chế độ sợi quang | Singlemode 1310 / 1550nm | |
Hiệu suất hoạt động
| Mục | Điều kiện kiểm tra | Kết quả | ||
| Thay đổi mất chèn | Trở lại sự thay đổi mất mát | Ngoại hình thay đổi | ||
| Kiểm tra nhiệt độ cao | + 85 ℃, 96h không theo dõi hiệu suất quang học trực tuyến | ≤0.3dB | <0.5dB | Không có thiệt hại cơ học, như biến dạng, nứt, thư giãn và các hiện tượng khác; không biến dạng, phồng rộp |
| Thử nghiệm nhiệt độ thấp | -40 ℃, 96h không trực tuyến giám sát hiệu suất quang học | ≤0.3dB | <0.5dB | |
| Kiểm tra chu kỳ nhiệt độ | -40 ℃ ~ 85 ℃, 21 chu kỳ, 168 giờ không trực tuyến giám sát hiệu suất quang học | ≤0.3dB | <0.5dB | |
| Kiểm tra nhiệt độ và độ ẩm liên tục | + 75 ℃, độ ẩm tương đối 95%, giám sát không trực tuyến 96 h | ≤0.3dB | <0.5dB | |
| Thử nghiệm ngâm | Nhiệt độ phòng, nước máy, 168h | ≤0.3dB | <0.5dB |
