| Tên thương hiệu: | yingda |
| Số mẫu: | YDFIC-SC |
| MOQ: | 1000pcs |
| giá bán: | 0.19USD-0.72USD |
| Thời gian giao hàng: | 3-5Days |
| Điều khoản thanh toán: | T/T, Western Union |
Kết nối FAST sợi quang, được đánh bóng trước, chế độ duy nhất 9/125um, kết nối cài đặt trường SC
Các kết nối nhanh có thể lắp đặt trên thực địa là các kết nối được đánh bóng trước tại nhà máy hoàn toàn loại bỏ sự cần thiết phải đánh bóng bằng tay trên thực địa.Công nghệ ghép cơ khí đã được chứng minh đảm bảo sự sắp xếp sợi chính xác, một cột sợi được chia trước và một loại gel phù hợp với chỉ số độc quyền kết hợp để cung cấp một kết thúc mất mát thấp ngay lập tức cho các sợi quang đơn chế độ hoặc đa chế độ.
Các đầu nối nhanh tương thích với sợi quang 250μm và 900μm, cũng như dây 900μm, 2mm và 3mm.và mỗi đầu nối được mã hóa màu theo các yêu cầu tiêu chuẩn công nghiệp để giúp xác định trong và sau khi lắp đặtMột clip nêm được lắp đặt tại nhà máy (bao gồm với mỗi đầu nối) được tháo ra và loại bỏ khi hoàn thành việc kết thúc.
Tính năng kết nối nhanh bằng sợi
Ứng dụng kết nối nhanh SC/APC
Thông số kỹ thuật đầu tiên của đầu nối
| Điểm | Parameter |
| Một chế độ | |
| Mất tích nhập | Max≤0.5dB, trung bình≤0.3dB |
| Lợi nhuận mất mát | APC≥50dB;UPC≥45dB |
| Độ bền (1000 lần giao phối) | 0.2dB tối đa. |
| Nhiệt độ hoạt động | -40°C~+75°C |

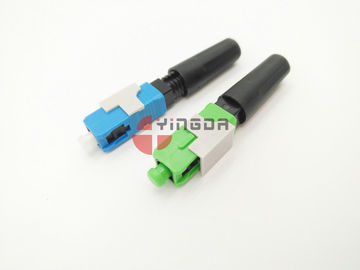

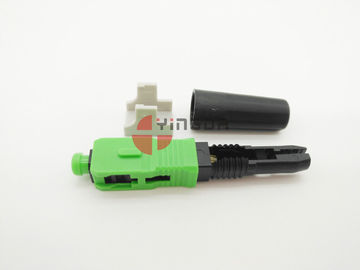

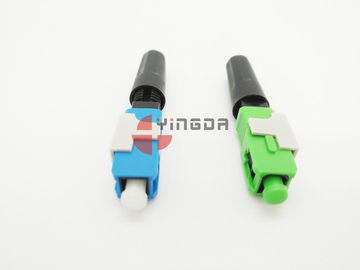

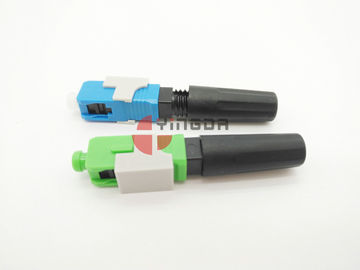

Bộ kết nối nhanh SC/APC

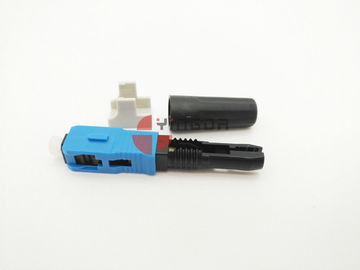

Bộ kết nối nhanh SC/UPC
Yêu cầu về hiệu suất cơ khí
| Tên thử nghiệm | Điều kiện thử nghiệm | Kết quả | ||
| Thay đổi mất tích chèn | Sự thay đổi về tổn thất trả lại | Thay đổi ngoại hình | ||
| Lặp lại lắp ráp | Lặp lại: 5 lần | ≤0,3dB | < 0,5 dB | Có thể được lắp ráp lại và thử nghiệm, bề mặt chân không nên bị trầy xước rõ ràng, nếu sự thay đổi mất tích chèn lớn hơn 0,3dB, đủ điều kiện; phần còn lại không phải bị hư hỏng cơ học, biến dạng, nứt,thư giãn và các bất thường khác |
| Sức kéo | 0.125mm sợi trắng 4N, 0.25mm sợi 4N, giám sát hiệu suất quang không trực tuyến; loại sợi quang 0,9mm 10N, cáp quang 20N, giám sát hiệu suất quang trực tuyến; cáp 30N,không theo dõi hiệu suất quang trực tuyến; Thời gian: 2 phút | ≤0,3dB | < 0,5 dB | |
| Thử nghiệm thả | Chiều cao: khoảng cách từ đầu mẫu 1,5m; lần: 10 lần | ≤0,3dB | < 0,5 dB | |
| Vibration (sự rung động) | Tần số: 10 ~ 50Hz; quét: 45 lần mỗi phút: biên độ: 0,75mm biên độ đơn; thời gian: ba hướng, mỗi hai giờ | ≤0,3dB | < 0,5 dB | |
| Khả năng lặp lại | Lặp đôi: 10 lần | ≤0,3dB | < 0,5 dB | |
| Độ bền cơ khí | Lặp đôi: 500 lần | ≤0,3dB | < 0,5 dB | |
| Trả lời | Trọng lượng: loại cáp 15N; tốc độ: 10 lần / phút; thời gian: 200 lần | ≤0,3dB | < 0,5 dB | |
|
|
