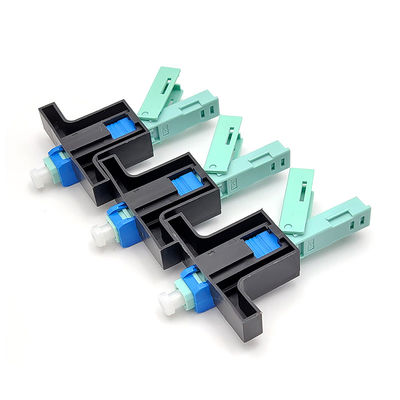

Đầu nối có thể lắp đặt tại trường nhựa SC UPC 5G 4G Chế độ đơn Chế độ đa chế độ

Đầu nối có thể lắp đặt tại trường nhựa SC UPC 5G 4G Chế độ đơn Chế độ đa chế độ

Cáp thả FTTH 2x3mm Cáp quang SC UPC Trường lắp ráp Đầu nối Termiantion nhanh 5G Chế độ đơn 5G

Đầu nối nhanh SC / APC là đầu nối được đánh bóng trước tại nhà máy, có thể lắp đặt tại hiện trường, loại bỏ hoàn toàn nhu cầu đánh bóng bằng tay tại hiện trường.Công nghệ mối nối cơ học đã được chứng minh đảm bảo sự liên kết sợi chính xác, gốc sợi được cắt sẵn tại nhà máy và gel so khớp chỉ số độc quyền kết hợp để cung cấp kết thúc suy hao thấp ngay lập tức cho sợi quang một chế độ hoặc đa chế độ.

Sự chỉ rõ

Thông tin gói:

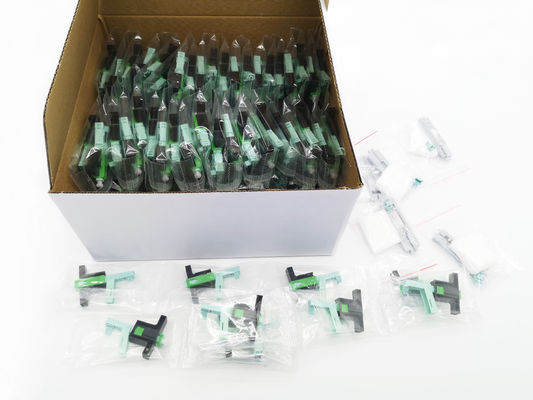

1 cái / túi nhựa, 100 cái / hộp bên trong, 10 cái hộp bên trong / hộp carton

Thông tin chi tiết sản phẩm:

Đầu nối nhanh này sử dụng cấu trúc rãnh C bằng gốm không phải bằng nhựa hoặc kim loại, Suy hao chèn: trung bình ≤0.2dB, MAX≤0.4dB, Suy hao trở lại: ≥50dB.

Không cần sơn epoxy hoặc sợi đánh bóng, có thể lắp đặt tại hiện trường, tại nhà máy

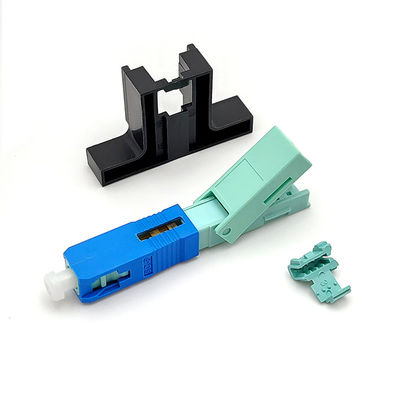

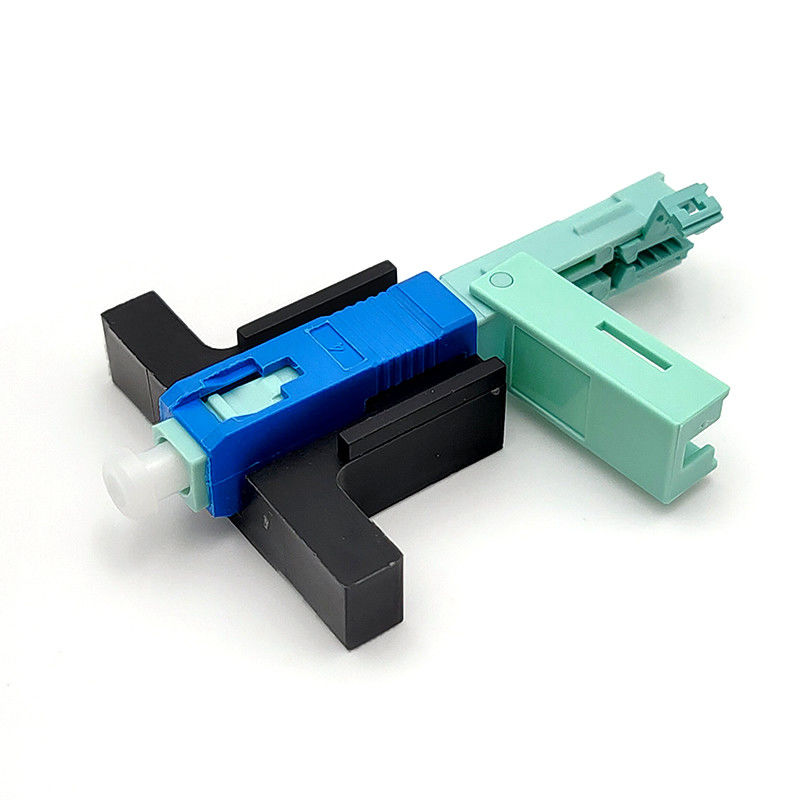

Đầu nối này là SC / UPC, loại nắp, tổng chiều dài 53mm, sẽ có hướng dẫn sử dụng bằng tiếng Anh cùng với lô hàng.

Áp dụng cho cáp thả phẳng 2mm * 3mm hoặc 2.0 * 1.6mm, có gá cố định.để giữ cáp lúc khởi động cho cả hai loại cáp.

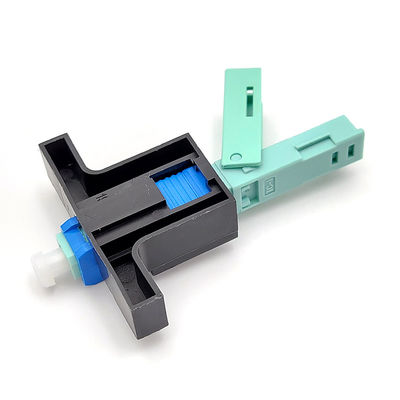

Boot được thiết kế kiểu lật lên và xuống, có một công cụ mở lại màu đen để sử dụng nhiều lần.

Đó là hiệu suất niêm phong tốt, chống cháy và nhựa chất lượng cao.Tất cả các sản phẩm có cốt thép phẳng UPC và có nắp đậy bụi trước khi giao hàng và mỗi sản phẩm đều có gói riêng.

Làm thế nào để sử dụng các kết nối nhanh?

Xử lý chất xơ

1. Chèn cáp thả vào thanh thoát cho đến khi ra ngoài 50-60mm và dải lớp cường độ cáp

2. Nhấn cáp đã tước vào kẹp, có 4 điểm để khóa sợi quang

3. Tách lớp phủ của cáp bằng cách đưa bộ tước sợi dọc vào để tước lớp phủ của sợi.Hoặc sử dụng căn chỉnh dải sợi Miller của kẹp sợi.

4. Kiểm tra sợi bằng cách uốn cong khoảng 60 ° theo hướng nếu ok

5. Làm sạch sợi bằng vải cồn bằng cách lau 0 ° và 90 ° một lần nữa

6. Đặt kẹp vào dụng cụ cố định chiều dài cho đến khi mũi tên lên, và nhấn đến cuối

7. Đặt phẳng trên rãnh của máy cắt sợi, căn chỉnh cho đến cuối, sau đó cắt sợi

8. Cuối cùng chiều dài sợi sẽ là: 19,4mm và 29,4 ± 0,1mm, xem hình ảnh

hội,, tổ hợp

Kiểm tra tủ đồ đen

Chèn sợi quang cùng với lối vào V cho đến khi sợi uốn cong, nhưng không cao hơn 1mm so với lối vào V

Giữ nguyên vỏ, lớp phủ và đồ gá bằng nhau, tháo công tắc.

Tháo ráp

Lắp ráp đồ gá phụ, lắp công tắc vào đầu bên phải

Mở khóa sợi quang

Sử dụng phần lồi độc quyền để mở nắp, mở khóa vỏ

Nâng 15 ° để kéo sợi ra

Các loại tương tự khác:

Ứng dụng

• Môi trường tiền đề
• Kết nối tại bàn làm việc cho môi trường mạng LAN
• Patch panel
• Kết thúc thiết bị trực tiếp
• Ứng dụng cáp quang đến thuê bao / gia đình (FTTH)
• Yêu cầu sửa chữa / thay thế
• Kiểm tra thiết bị dẫn

2. Áp dụng cho 2mm * 3mm hoặc 2.0 * 1.6mmbằng phẳngthả cáp

3. Cấu trúc rãnh C bằng gốm không phải nhựa hoặc kim loại, hiệu suất bịt kín tốt, chống cháy

4. Suy hao chèn: trung bình ≤0,2dB, MAX≤0,4dB

5. Mất mát trở lại: ≥50dB

6. Không cần sơn epoxy hoặc đánh bóng, có thể lắp đặt tại hiện trường, sợi nhúng tại nhà máy
